[交流] 急需ansys高手帮忙解疑答惑(ansys谐响应分析中的问题)

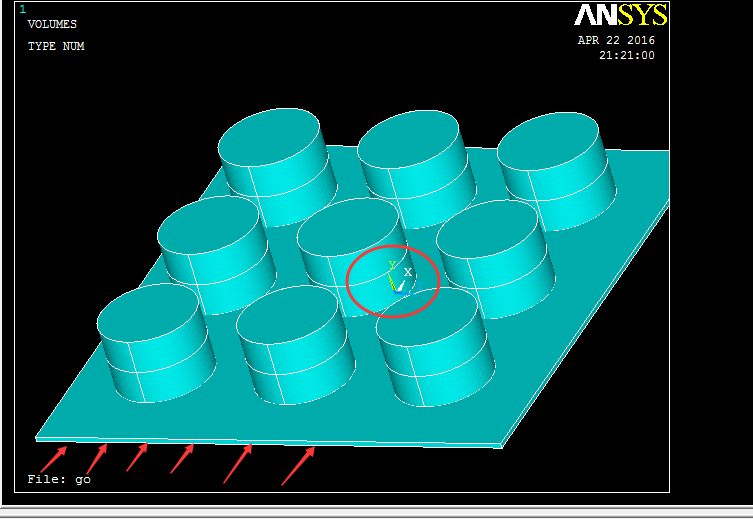

如下图1所示:建立的模型,正方形板的规格是10 x10mm,2个圆柱的半径为1mm,我在SolidWorks中把3个组件装配在一起(各组件定义了重合的约束),然后导进ansys里面进行分析,如图中所示,最上层的部件是刚块,材料参数为密度7840kg/m3, 弹性模量2.16E11,中间层是橡胶,底下层是铝板(参数略)。在给橡胶赋参数的时候,定义了阻尼为0.03.

在进行前处理的时候,选择的单元类型是solid 185单元,没定义实常数(不知道怎么去定义),在给模型分别赋予材料参数之后,便对3个部件进行了网格划分,橡胶和刚块选择的单元长度为0.3 ,选择的是四面体进行的自由网格划分,铝板选择的单元长度为0.8,选择的是六面体,利用扫略的方式进行网格划分,图2.
分析类型选择:选择的是模态分析,同时约束了模型铝板前边的面(小面积区域,自由度完全约束),设置系统提取6阶模态。然后求解进行分析,系统提示solved。成功。
分析类型选择:谐响应分析,约束前面的边的自由度(所有自由度),然后在前面边的所有节点上(力的方向沿X方向)施加0—1000 HZ的单位简谐压力,substep选择50,后提取系统的6阶模态进行谐响应分析,结果输出选择的是:打印每个子步的输出结果,在求解的过程中,系统就出现怪现象:直接闪退!(好几次这样子)
我想达到的目的是施加载荷的另一面的某个节点上拾取响应,然后得到响应的位移频率响应图。觉得好难啊。。。。都快急死了。
想问一下:1,在实际工况中,橡胶和刚块以及橡胶和铝板直接的约束该怎么建立? 我看的资料是人家直接忽略阻尼,也有的资料设置了阻尼,那么我在分析的时候该怎么去考虑其间的约束呢?
小弟初接触谐响应分析,一个人捣鼓这个东西实在孤掌难鸣,导师又催的急,所以希望大家集思广益,帮帮忙……真心感谢。

急需ansys高手帮忙解疑答惑(ansys谐响应分析中的问题)


急需ansys高手帮忙解疑答惑(ansys谐响应分析中的问题)-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

理工小蔡

新虫 (初入文坛)

不好意思,图1是最底下的图片(刚上传的时候顺序弄错了)。。。
2楼2016-04-22 21:36:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

啄木鸟一世

禁虫 (正式写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
本帖内容被屏蔽

3楼2018-07-14 17:16:49
