应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 复合材料 » 制备成型 » 急求解决磁性壳聚糖交联微球制备过程中加甲醛之后逐渐变成凝胶状态的情况
91/1返回列表
查看: 1783  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

vera桑忆

木虫 (小有名气)

[求助] 急求解决磁性壳聚糖交联微球制备过程中加甲醛之后逐渐变成凝胶状态的情况

各位大神，请帮帮忙！
本人用乳化交联制备磁性壳聚糖微球，但是在加入15ml甲醛之后就出现凝胶状态了，导致后续的交联没办法进行了。
具体的操作步骤是：4g壳聚糖+80ml,2%冰乙酸剧烈搅拌3h，然后依次加入0.2g磁性四氧化三铁微粒,2%的PEG溶液，液体石蜡，span-80，剧烈搅拌1h后加入30ml甲醛。本来加入甲醛交联1h之后应该经过沉降分离洗涤，与环氧氯丙烷进行交联的，但是现在因为加入甲醛变成凝胶状态，后续交联没办法进行。而且就算我用10%NaOH/无水乙醇混合溶液沉降分离，本该可以用磁铁磁性分离的微球现在都飘在上层，不知道这到底是怎么一回事啊，跪求各种各种指教！非常感谢！

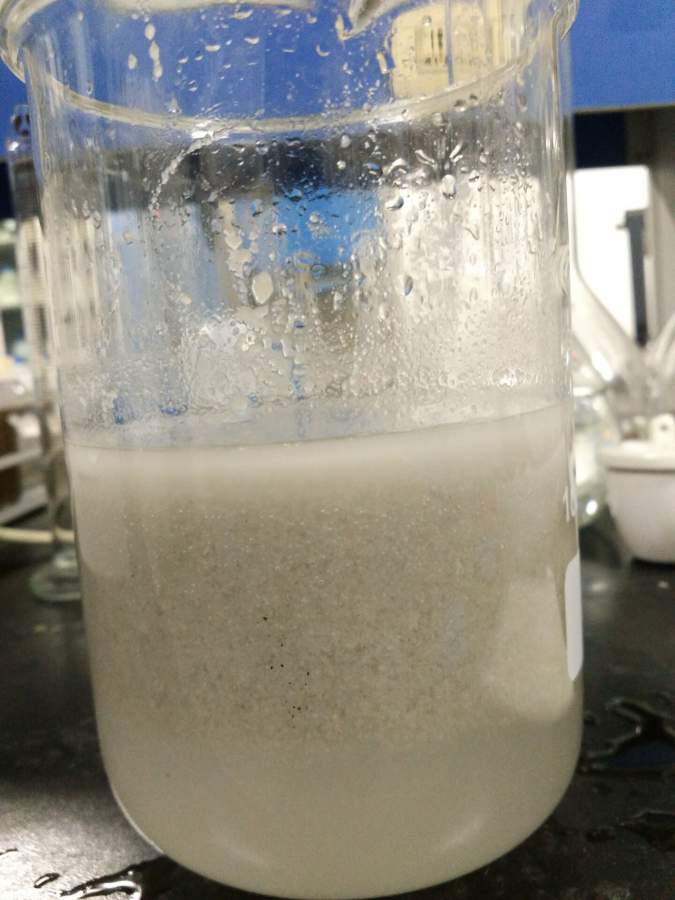

急求解决磁性壳聚糖交联微球制备过程中加甲醛之后逐渐变成凝胶状态的情况


急求解决磁性壳聚糖交联微球制备过程中加甲醛之后逐渐变成凝胶状态的情况-1
回复此楼

» 猜你喜欢
1楼 2016-04-22 20:37:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ZHONG-WANG

金虫 (小有名气)
甲醛能同时起到交联的效果，类似于戊二醛

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-04-25 09:35:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vera桑忆

木虫 (小有名气)
引用回帖:
2楼: Originally posted by ZHONG-WANG at 2016-04-25 09:35:30
甲醛能同时起到交联的效果，类似于戊二醛

我知道甲醛能起到交联的作用，主要是用来保护壳聚糖上面的氨基的。但是我不明白，为什么每次加甲醛的时候就会变成这种状态，请问亲有做过这方面的研究吗，可以指教一二吗？谢谢了！
赞一下 回复此楼
3楼2016-04-25 15:22:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ZHONG-WANG

金虫 (小有名气)
我没做过氨基保护的，只做过交联，你要用来保护氨基的话，尝试下做成囊泡形式，乳化后分散可能会好点

发自小木虫IOS客户端
赞一下(1人) 回复此楼
4楼2016-04-25 16:52:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vera桑忆

木虫 (小有名气)
引用回帖:
4楼: Originally posted by ZHONG-WANG at 2016-04-25 16:52:41
我没做过氨基保护的，只做过交联，你要用来保护氨基的话，尝试下做成囊泡形式，乳化后分散可能会好点

我自己再想想别的办法，虽然你说的这种我不是很懂但还是非常感谢啦O(∩_∩)O

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-04-25 17:55:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yali198811

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by vera桑忆 at 2016-04-25 17:55:22
我自己再想想别的办法，虽然你说的这种我不是很懂但还是非常感谢啦O(∩_∩)O
...

楼主您好，我现在也遇到您这个问题了，不知道您后来怎么解决的呢
赞一下 回复此楼
6楼2016-05-03 21:01:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vera桑忆

木虫 (小有名气)
引用回帖:
6楼: Originally posted by yali198811 at 2016-05-03 21:01:31
楼主您好，我现在也遇到您这个问题了，不知道您后来怎么解决的呢...

我调整了一下油水相的比例，水相80ml，油相150ml，你看一下你的是不是也是油水相比例问题，如果比例低于1，貌似就会成我那样了-_-||

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-05-04 19:52:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

扎马尾的菇凉

新虫 (初入文坛)
我也是做这个，跟你遇到一样的问题，我是90ml的水相，100ml的油相，加5ml的甲醛，有时候又能不形成凝胶，有事后加了甲醛马上就形成凝胶了，愁死了，都不知道是怎么回事，帮我是用磁力搅拌的，你现在这个问题解决了吗
赞一下 回复此楼
8楼2016-12-13 13:50:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yali198811

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by vera桑忆 at 2016-05-04 19:52:14
我调整了一下油水相的比例，水相80ml，油相150ml，你看一下你的是不是也是油水相比例问题，如果比例低于1，貌似就会成我那样了-_-||
...

楼主，您好，现在在合成微球的过程中还是有些问题，想跟您请教，能不能留个QQ或者邮箱呢？谢谢您
赞一下 回复此楼
9楼2017-02-16 16:11:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 vera桑忆 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 298-一志愿中国农业大学-求调剂 +10 手机用户 2026-03-17 11/550 2026-03-23 16:30 by lingjue
[考研] 接收2026硕士调剂(学硕+专硕) +4 allen-yin 2026-03-23 6/300 2026-03-23 15:04 by 汪！？！
[考研] 工科材料085601 279求调剂 +8 困于星晨 2026-03-17 10/500 2026-03-23 13:05 by 醉在风里
[考研] 306求0703调剂一志愿华中师范 +6 纸鱼ly 2026-03-21 6/300 2026-03-23 12:08 by Iveryant
[考研] 石河子大学（211、双一流）硕博研究生长期招生公告 +3 李子目 2026-03-22 3/150 2026-03-22 21:01 by 怎么释怀
[考研] 307求调剂 +11 冷笙123 2026-03-17 11/550 2026-03-22 20:16 by edmund7
[考研] 306求调剂 +5 来好运来来来 2026-03-22 5/250 2026-03-22 16:17 by BruceLiu320
[考研] 材料与化工（0856）304求B区调剂 +3 邱gl 2026-03-20 7/350 2026-03-21 19:05 by 15709483992
[考研] 一志愿重庆大学085700资源与环境总分308求调剂 +7 墨墨漠 2026-03-20 7/350 2026-03-21 16:36 by barlinike
[考研] 求调剂 +3 白QF 2026-03-21 3/150 2026-03-21 13:12 by zhukairuo
[考研] 330求调剂0854 +3 assdll 2026-03-21 3/150 2026-03-21 13:01 by 搏击518
[考研] 332求调剂 +3 凤凰院丁真 2026-03-20 3/150 2026-03-21 10:27 by luoyongfeng
[考研] 华东师范大学-071000生物学-293分-求调剂 +3 研究生何瑶明 2026-03-18 3/150 2026-03-21 01:30 by JourneyLucky
[考研] 317求调剂 +5 申子申申 2026-03-19 9/450 2026-03-20 22:26 by JourneyLucky
[考研] 一志愿吉林大学材料学硕321求调剂 +11 Ymlll 2026-03-18 15/750 2026-03-20 19:40 by 丁丁*
[考研] 086500 325 求调剂 +3 领带小熊 2026-03-19 3/150 2026-03-20 18:38 by 尽舜尧1
[考博] 申博26年 +3 八6八68 2026-03-19 3/150 2026-03-19 19:43 by nxgogo
[考研] 0703化学调剂 +4 18889395102 2026-03-18 4/200 2026-03-19 16:13 by 30660438
[考研] 本科郑州大学物理学院，一志愿华科070200学硕，346求调剂 +4 我不是一根葱 2026-03-18 4/200 2026-03-19 09:11 by 浮云166
[考研] [导师推荐]西南科技大学国防/材料导师推荐 +3 尖角小荷 2026-03-16 6/300 2026-03-16 23:21 by 尖角小荷
信息提示
关闭
请填处理意见
关闭
