[求助] 求解答，电路问题，在线等，谢谢各位大神了 已有4人参与

求解答，电路问题，在线等，谢谢各位大神了

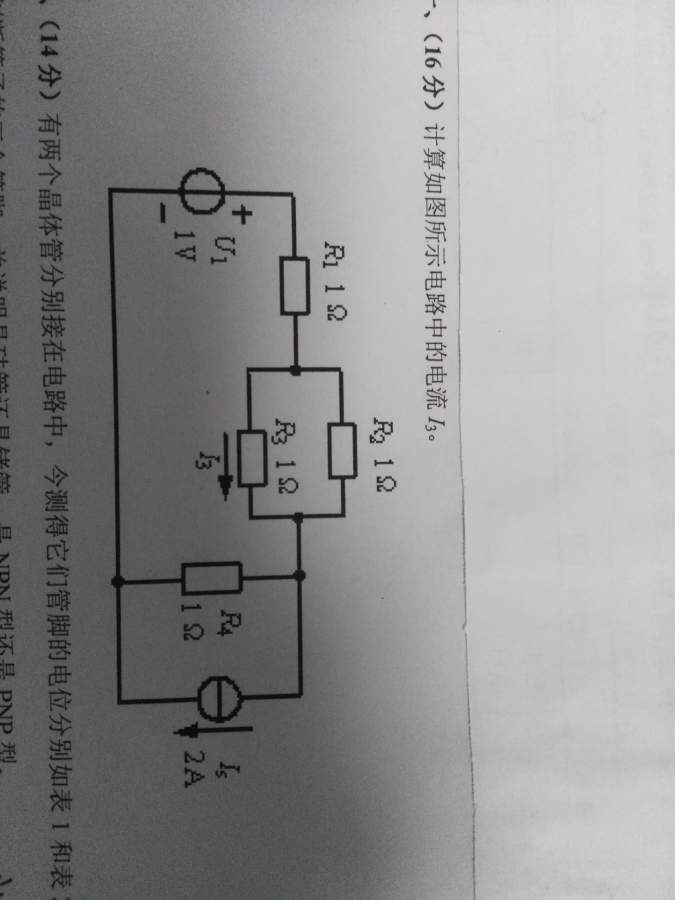

如图

求解答，电路问题，在线等，谢谢各位大神了
回复此楼

» 猜你喜欢
1楼 2016-04-22 18:10:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ra2ghgzh

木虫 (正式写手)

学痴
可能是因为大家颈椎都比较正常吧

发自小木虫Android客户端
赞一下(1人) 回复此楼
我永远当不了老板
3楼2016-04-22 19:30:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

office007

铁杆木虫 (著名写手)
没人会吗？

发自小木虫Android客户端
回复此楼
2楼2016-04-22 18:34:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
office007: 金币+5, ★有帮助 2016-06-30 18:56:39
电流源与电阻并联，等效于电压源于电阻串联。 所以，总电压为3，总电阻为3，并联分流后，为0.5A。
赞一下 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
4楼2016-04-22 20:00:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

娃娃虫8956

新虫 (正式写手)
用戴维南定理，把r3先断开

发自小木虫IOS客户端
赞一下 回复此楼
谢谢大家的帮助！
5楼2016-04-24 07:05:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xujiayu

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
office007: 金币+5, ★有帮助 2016-06-30 18:57:07
电压源等效为电压源后电压为2V，所以总电压为3V,总电阻为2.5欧姆，分流得电流为0.6A。
好久没做这种题了，不知道对不对啊
赞一下 回复此楼
6楼2016-04-25 15:03:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wo2cast

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
office007: 金币+5, ★有帮助 2016-06-30 18:57:15
6楼正解，4楼总电阻失误。
赞一下 回复此楼
'“万事开头难”“之后呢？”“之后你就习惯了”
7楼2016-04-26 00:30:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wo2cast

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
office007: 金币+5, ★有帮助 2016-06-30 18:57:29

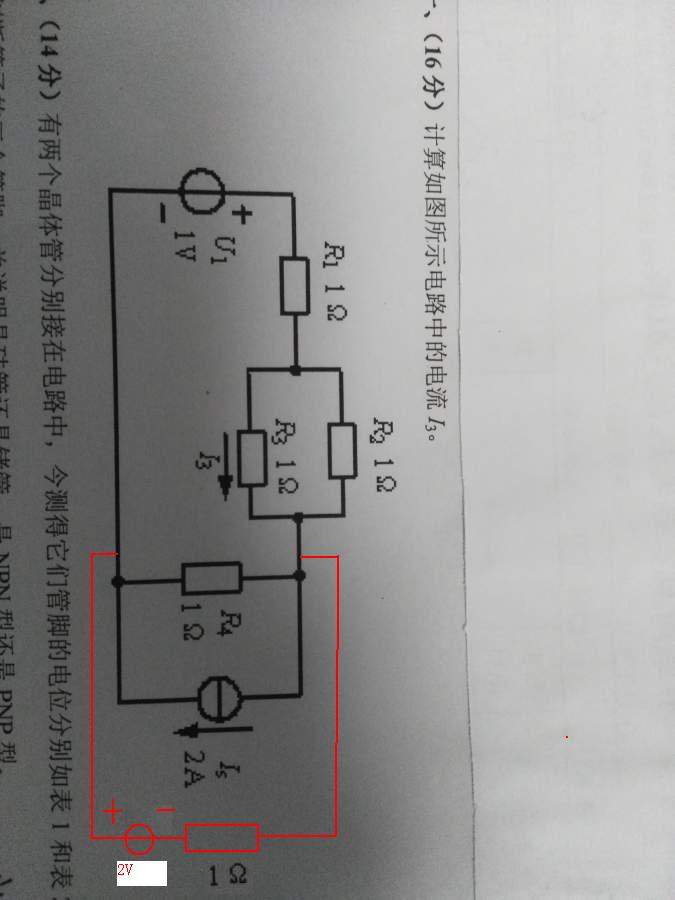

电流源和电阻并联   可以等效成   电压源和电阻串联，因此等效一下成这个样子
求解答，电路问题，在线等，谢谢各位大神了-1
赞一下 回复此楼
'“万事开头难”“之后呢？”“之后你就习惯了”
8楼2016-04-26 00:42:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

szh3h

木虫 (小有名气)
六楼正解，3v，总电阻2.5欧姆，电流i3是0.6A

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-04-26 02:00:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lovejiaon

新虫 (小有名气)
六楼正解，3v，总电阻2.5欧姆，电流i3是0.6A

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-04-26 19:57:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
