[求助] abaqus建模求助 已有1人参与

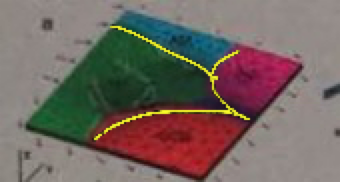

新手求问大家，在用abaqus建模时，如图所示，黄色边界是怎么加上去的？如果黄线的函数已知。这个软件不是只能画规则形体的吗？表示好难理解，谢谢各位大神了

abaqus建模求助


@wuming524 发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-04-21 23:19:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunllex

新虫 (正式写手)
引用回帖:
6楼: Originally posted by Young_东方朔 at 2016-04-24 09:51:25
也就是说曲线是三维曲线？是一个平面内么？如果是那就比较简单。。。只需要先沿着那个倾角partition一下，然后再生成的面里面进行face partition；
但是如果不是的话，，就比较麻烦了，得用脚本文件来生成...

哎，前两天才接触的abaqus。完全的无知状态。可以加你请教？谢谢你了

发自小木虫IOS客户端
赞一下 回复此楼
7楼2016-04-24 09:55:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 8 个回答

Young_东方朔

铁杆木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
这个不规则曲线不是太好画，楼主可以考虑建立一个以黄线为内容的sketch，然后进行Partition Face/cell的时候草图选择前面建立好的sketch。。。
这建立这个sketch，可以考虑以spline或者是直线段来近似
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

sunllex
2楼2016-04-22 16:31:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunllex

新虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by Young_东方朔 at 2016-04-22 16:31:07
这个不规则曲线不是太好画，楼主可以考虑建立一个以黄线为内容的sketch，然后进行Partition Face/cell的时候草图选择前面建立好的sketch。。。
这建立这个sketch，可以考虑以spline或者是直线段来近似

如果是三维的，用spline画，可以指定一个倾角吗？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2016-04-22 23:08:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feihengxiao

新虫 (初入文坛)
只要知道黄线上的坐标，可以通过脚本实现

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-04-23 10:23:53
