[求助] castep优化后的castep optimization convergence图表分析

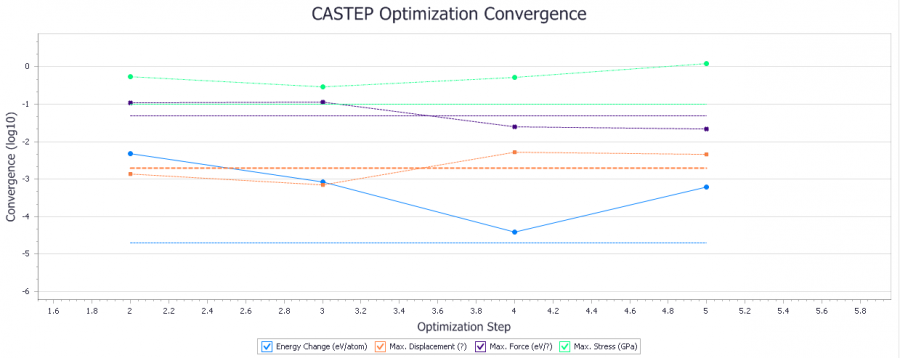

各位大神帮帮忙。刚刚做完一个锐钛矿的TiO2模型几何分析，得到的castep optimization convergence图表不知道怎么分析，他的纵坐标是什么意思？除了知道是否收敛以外，还能得到什么东西？

castep优化后的castep optimization convergence图表分析
回复此楼

» 收录本帖的淘帖专辑推荐

计算模拟

» 猜你喜欢
1楼 2016-04-21 09:53:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陶爱牛

新虫 (初入文坛)
这个结构没有收敛
赞一下 回复此楼
众人皆爱猫狗，我独爱牛！
2楼2016-04-21 10:00:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wengli

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 陶爱牛 at 2016-04-21 10:00:55
这个结构没有收敛

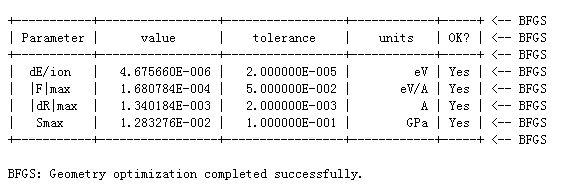

不是说只要后面文件里面能找到4个yes就可以认为是收敛的吗？
castep优化后的castep optimization convergence图表分析-1
赞一下 回复此楼
3楼2016-04-21 10:25:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卡开发发

专家顾问 (著名写手)

Ab Initio Amateur
引用回帖:
3楼: Originally posted by wengli at 2016-04-21 10:25:45
不是说只要后面文件里面能找到4个yes就可以认为是收敛的吗？

...

结果没更新，到analysis->energy evolution更新一下就好了。
赞一下 回复此楼
不一定挂在论坛，计算问题问题欢迎留言。
4楼2016-04-22 06:14:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陶爱牛

新虫 (初入文坛)
恩，按照你的精度是收敛了，图可能没有显示全
赞一下 回复此楼
众人皆爱猫狗，我独爱牛！
5楼2016-04-22 09:32:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wengli

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 卡开发发 at 2016-04-22 06:14:27
结果没更新，到analysis->energy evolution更新一下就好了。...

那左边纵坐标就只是表示它的收敛性吗？比如说它的收敛性值取-1时怎么理解呢？是什么意思啊？
赞一下 回复此楼
6楼2016-04-22 11:38:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卡开发发

专家顾问 (著名写手)

Ab Initio Amateur
引用回帖:
6楼: Originally posted by wengli at 2016-04-22 11:38:01
那左边纵坐标就只是表示它的收敛性吗？比如说它的收敛性值取-1时怎么理解呢？是什么意思啊？...

纵坐标就是收敛的标准的log，比如能量一般收敛到1e-5，对应就是-5那根线。平的没有点的线是标准，有点的线是你计算的线，不同颜色的线全都低于各自的标准线的时候结果就算收敛了。
赞一下(1人) 回复此楼
不一定挂在论坛，计算问题问题欢迎留言。
7楼2016-04-22 11:50:52
