[求助] ANSYS 热分析中外界环境温度随时间变化温度场转到应力场不对称 已有1人参与

本人，最近在做混凝土温度场和温度应力的内容，就是把混凝土放到水中进行冻融，取四分之一模型进行计算。温度场能够求出来，但是温度场转到应力场的时候，在混凝土的两个外表面的温度不是对称的，现在不知道是什么问题，想跟大家请教一下，麻烦各位了
下面是我的命令流
/PREP7
ETCHG,TTS
MP,EX,1,3E10
MP,ALPX,1,10E-6
MP,ALPY,1,10E-6
MP,ALPZ,1,10E-6
MP,NUXY,1,0.2                                      ！混凝土的参数

MP,EX,2,2.18E9
MP,ALPX,2,0.0002
MP,NUXY,0.2
MP,PRXY,2,0.3                                      ！水的参数

ALLSEL,ALL
ASEL,S,AREA,,13
NSLA,S,1
D,ALL,UZ,0                                         ！混凝土底面位置设置z方向位移为0
ASEL,S,AREA,,15
NSLA,S,1
DSYM,SYMM,Y,                                   ！面15是四分之一模型的对称面，设置对称约束，
ALLSEL,ALL
ASEL,S,AREA,,5
NSLA,S,1
DSYM,SYMM,X                                   ！面5是四分之一模型的另一个对称面，设置的对称约束
ALLSEL,ALL

*DIM,SHIJIAN,,5                                  ！从外界读取时间
/INPUT,JIANSHI,TXT
/SOLU
ANTYPE,TRANS
*DO,I,1,5,1
TIME,SHIJIAN(I,1,1)*60
TIMINT,ON
AUTOTS,ON
NSUBST,1,1
NLGEOM,ON
NROPT,FULL
ALLSEL,ALL
ESEL,S,MAT,,2
EKILL,ALL                                      ！将水单元杀死，会不会对应力有影响
ALLSEL,ALL
ESEL,S,LIVE
NSLE,S
LDREAD,TEMP,I,,SHIJIAN(I,1,1),,SHIYAN2,Rth
ALLSEL,ALL
OUTRES,ALL
SOLVE
*ENDDO
FINISH

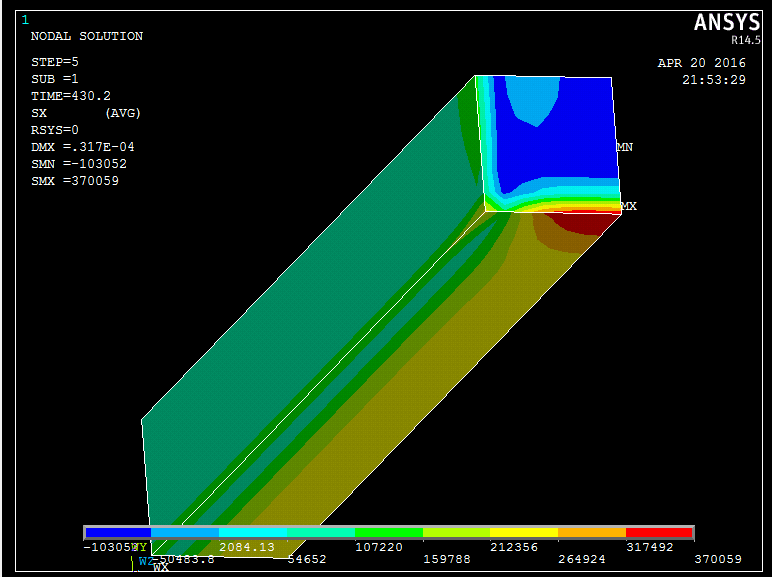

这图片混凝土两个外表面不是对称的，这个是什么原因造成的，麻烦各位大神了，被这个整蒙了

ANSYS 热分析中外界环境温度随时间变化温度场转到应力场不对称
混凝土的X方向的应力分布.png@wuming524
回复此楼

» 猜你喜欢
1楼 2016-04-20 22:01:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keykangkang

金虫 (小有名气)
请问你是1维温度厂吗

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-04-20 23:56:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

德群

新虫 (小有名气)
三维的

发自小木虫Android客户端
回复此楼
3楼2016-04-21 00:06:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
德群: 金币+8, ★★★★★最佳答案 2016-05-23 20:03:38
你显示的应力场也是在同一个 1/4 模型中的吗？那么它只是 1/4 模型的情况，自身不一定对称的啊。如果你把结果扩展到整个模型，才会是对称的。
  要想在 1/4 模型中应力场也是对称的，必须满足条件：
    温度场在 1/4 模型中应力场也是对称的；在 1/4 模型中结构的网格和约束条件是对称的，如有其它载荷，在 1/4 模型中也必须是对称的，缺一不可。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

德群
4楼2016-04-21 07:23:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

德群

新虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by shgao20 at 2016-04-21 07:23:39
你显示的应力场也是在同一个 1/4 模型中的吗？那么它只是 1/4 模型的情况，自身不一定对称的啊。如果你把结果扩展到整个模型，才会是对称的。
  要想在 1/4 模型中应力场也是对称的，必须满足条件：
    温度场在 ...

大神，麻烦您帮我看一下。我做的是四分之一模型，他外部受力是完全一致的，我不知道我这个网格是不是对称的。 还有我给这四分之一模型加的约束是，不知道是不是对称的，麻烦大神稍微看一下，谢谢！！！
ASEL,S,AREA,,15           ！对称面
DA,ALL,SYMM
ALLSEL,ALL
ASEL,S,AREA,,5              ！对称面
ASEL,S,AREA,,13             ！底面上固定z方向位移
DA,ALL,UZ,0

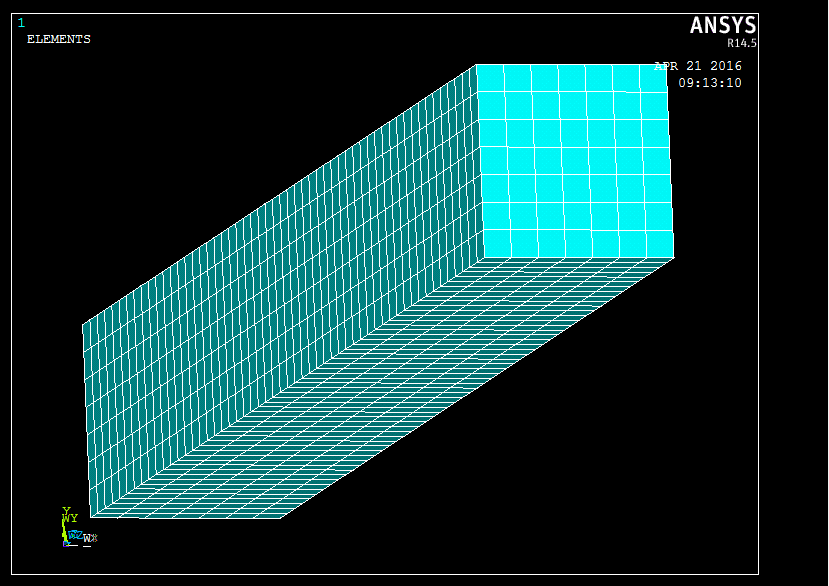

ANSYS 热分析中外界环境温度随时间变化温度场转到应力场不对称-1

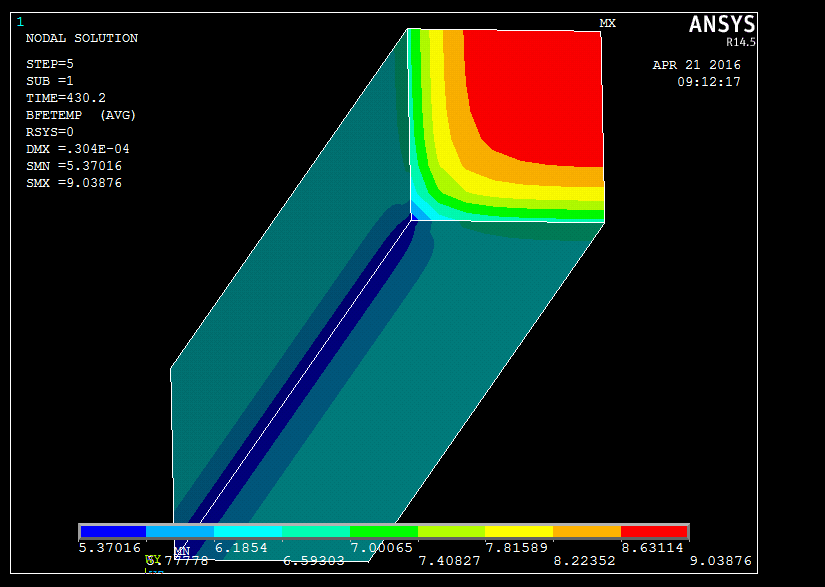

ANSYS 热分析中外界环境温度随时间变化温度场转到应力场不对称-2
赞一下 回复此楼
5楼2016-04-21 09:19:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

网格是对称的。
  如果只是如图的温度载荷，那么载荷也是对称的。
  但是你只对一个面 (面 15) 施加了对称边界条件，而 1/4 模型应该有两个对称面的，另一个对称面 - 面 5，也需要施加对称边界条件，但是你没有施加，所以你的约束条件不是对称的。
赞一下 回复此楼
6楼2016-04-22 07:20:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
