应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 失效分析 » 求对钛合金高温拉伸断口形貌一变化的分析
北京石油化工学院2026年研究生招生接收调剂公告
181/2返回列表12下一页
查看: 2420  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

梧桐雨10449

木虫 (小有名气)

[求助] 求对钛合金高温拉伸断口形貌一变化的分析 已有3人参与

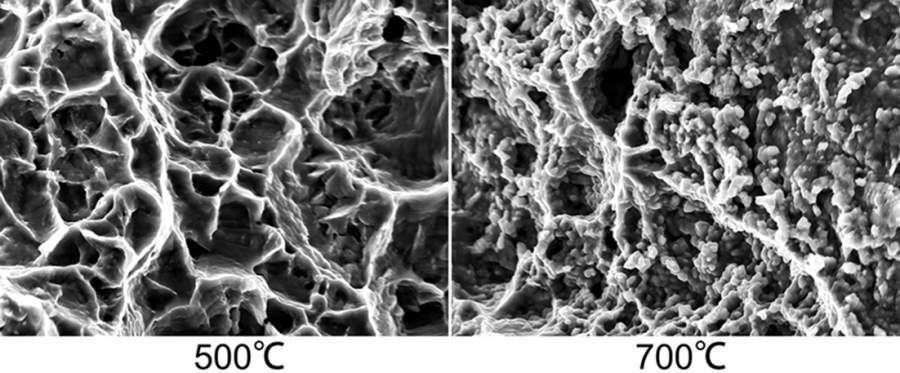

图为TC4(Ti-6Al-4v)钛合金在500℃和700℃的高温拉伸断口形貌，在500℃时断口中的韧窝为普通的形貌特征，然而在700℃测试试样的断口出现了大量颗粒状的形貌特征。求问对700℃时断口中颗粒形貌特征产生的原因。

求对钛合金高温拉伸断口形貌一变化的分析
回复此楼

» 猜你喜欢
1楼 2016-04-20 19:36:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
估计是氧化的原因，不知楼主的高温拉伸有无气氛保护，加热速率和拉伸应变速率是多少？可以对断口的颗粒进行能谱分析。
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

梧桐雨10449
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
6楼2016-04-21 03:45:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

evil.god

木虫 (正式写手)
钛合金出现明显氧化的温度在600℃左右，这也是限制钛合金应用温度不能超过600温度的主要因素之一。TC4实际应用在400℃以下，但是要研究超塑性或做超塑性成形，总是要超过600℃的。700℃拉伸断口总要考虑氧化因素了
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

梧桐雨10449
从事钛合金的相变、显微组织调控、变形机理、强韧化及应用等研究
3楼2016-04-20 21:23:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

engle028

至尊木虫 (知名作家)

脚踏实地

【答案】应助回帖

感谢参与，应助指数 +1
那楼主就打个能谱确认一下是不是颗粒物都是氧化物，不过我倾向与认为是高温氧化，应该不是一种断裂机制。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

梧桐雨10449
加油，期待一切美好
5楼2016-04-20 22:15:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

梧桐雨10449

木虫 (小有名气)
是因为氧化造成的么？
赞一下 回复此楼
2楼2016-04-20 19:51:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梧桐雨10449

木虫 (小有名气)
送红花一朵
引用回帖:
3楼: Originally posted by evil.god at 2016-04-20 21:23:08
钛合金出现明显氧化的温度在600℃左右，这也是限制钛合金应用温度不能超过600温度的主要因素之一。TC4实际应用在400℃以下，但是要研究超塑性或做超塑性成形，总是要超过600℃的。700℃拉伸断口总要考虑氧化因素了

说的很专业。现在不确定的是断口中的颗粒形貌是由于高温下严重氧化造成的还是由于较高温度下断裂机制(譬如在700℃就是以颗粒的形式断裂的)的改变引起的。
赞一下 回复此楼
4楼2016-04-20 21:44:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梧桐雨10449

木虫 (小有名气)
送红花一朵
引用回帖:
5楼: Originally posted by engle028 at 2016-04-20 22:15:21
那楼主就打个能谱确认一下是不是颗粒物都是氧化物，不过我倾向与认为是高温氧化，应该不是一种断裂机制。

谢谢，准备打能谱试试！

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-04-21 09:46:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tiger_zhang

铁杆木虫 (著名写手)
引用回帖:
7楼: Originally posted by 梧桐雨10449 at 2016-04-21 09:46:49
谢谢，准备打能谱试试！
...

打能谱是确定不了氧化物的

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-04-21 13:19:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梧桐雨10449

木虫 (小有名气)
送红花一朵
引用回帖:
6楼: Originally posted by zbhwel at 2016-04-21 03:45:10
估计是氧化的原因，不知楼主的高温拉伸有无气氛保护，加热速率和拉伸应变速率是多少？可以对断口的颗粒进行能谱分析。

无气氛保护进行的高温拉伸，应变速率0.03，现在主要的思路就是敖钊氧化来分析的
赞一下 回复此楼
9楼2016-04-21 14:00:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梧桐雨10449

木虫 (小有名气)
引用回帖:
8楼: Originally posted by tiger_zhang at 2016-04-21 13:19:05
打能谱是确定不了氧化物的
...

主要是通过对比不同温度下断口组织中的氧含量差异，不用具体确定是那种氧化物
赞一下 回复此楼
10楼2016-04-21 14:01:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 梧桐雨10449 的主题更新
181/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 295求调剂 +5 1428151015 2026-03-27 6/300 2026-03-28 04:04 by fmesaito
[考研] 学硕274求调剂 +5 Li李鱼 2026-03-26 5/250 2026-03-27 20:51 by 热情沙漠
[考研] 考研调剂 +4 Sanmu-124 2026-03-26 4/200 2026-03-27 17:49 by kiokin
[考研] 348求调剂 +4 小懒虫不懒了 2026-03-27 5/250 2026-03-27 12:47 by 果果妈咪
[考研] 321求调剂 +4 璞玉~~ 2026-03-25 4/200 2026-03-27 11:41 by sanrepian
[考研] 304求调剂 +3 曼殊2266 2026-03-27 3/150 2026-03-27 10:17 by guoweigw
[考研] 一志愿武汉理工，总分321，英一数二，求老师收留。 +5 nnnnnnn5 2026-03-25 5/250 2026-03-27 04:42 by wxiongid
[考研] 342求调剂 +3 加油a李zs 2026-03-26 3/150 2026-03-27 00:29 by wxiongid
[考研] 294分080500材料科学与工程求调剂 +4 柳溪边 2026-03-26 4/200 2026-03-26 21:14 by XPU李庆
[考研] 调剂 +4 柚柚yoyo 2026-03-26 4/200 2026-03-26 20:43 by fmesaito
[考研] 279求调剂 +6 红衣隐官 2026-03-21 6/300 2026-03-26 18:32 by 不吃魚的貓
[考研] 机械学硕310分，数一英一，一志愿211本科双非找调剂信息 +3 @357 2026-03-25 3/150 2026-03-26 16:34 by by.MENG
[考研] 一志愿天津大学339材料与化工求调剂 +3 江往卖鱼 2026-03-26 3/150 2026-03-26 09:42 by 王小欠i
[考研] 0854AI CV方向招收调剂 +4 章小鱼567 2026-03-23 4/200 2026-03-25 17:04 by CoderLoser
[考研] 318求调剂 +3 plum李子 2026-03-23 3/150 2026-03-25 09:42 by 雾散后相遇lc
[考研] 340求调剂 +5 话梅糖111 2026-03-24 5/250 2026-03-25 06:53 by ilovexiaobin
[考研] 生物学学硕求调剂 +7 小羊睡着了? 2026-03-23 10/500 2026-03-25 02:24 by 清风拂扬。 m
[考研] 求调剂 +7 十三加油 2026-03-21 7/350 2026-03-23 23:48 by 热情沙漠
[考研] 293求调剂 +3 涛涛Wjt 2026-03-22 5/250 2026-03-22 22:21 by jiangpengfei
[考研] 求调剂 +4 要好好无聊 2026-03-21 4/200 2026-03-21 18:57 by 学员8dgXkO
信息提示
关闭
请填处理意见
关闭
