[交流] 旋涂的多层高分子薄膜，用原子力显微镜（AFM）扫了一遍，但想看一下膜层的厚度

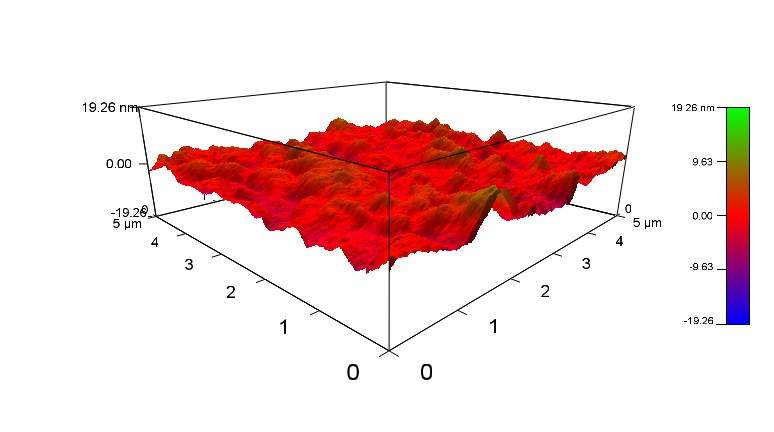

旋涂的多层高分子薄膜，用原子力显微镜（AFM）扫了一遍，看到了下面的图，但是想看一下膜层的厚度，从这个图可以看得出来吗？还是要用其他的方法呢？

旋涂的多层高分子薄膜，用原子力显微镜（AFM）扫了一遍，但想看一下膜层的厚度
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-04-19 20:28:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

dustpuppet

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by 我是益虫 at 2016-04-20 09:06:39
其实我就是想测膜厚来着，但是测出来是这样的效果。破边是什么意思嘞？要把膜切开吗？...

没错，就是破开。 或者把镀了膜的基底掰断，测量截面，这样才能看到基底在哪，膜在哪。
赞一下(2人) 回复此楼
我只谈技术
4楼2016-04-20 10:11:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dustpuppet

木虫 (正式写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我是益虫: 金币+5 2016-04-20 09:03:56
这个图你只能看出膜表面的粗糙度吧。要计算膜厚，你首先要能够知道基底在哪里吧。 没有相对基地，测出来的就是膜的平整度。

测量膜厚，要么破边，要么就是部分镀膜。 有钱任性的土豪也可以直接用探针刮开有机膜的，然后在测量。
赞一下(1人) 回复此楼
我只谈技术
2楼2016-04-19 23:08:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljjiccas

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by 我是益虫 at 2016-04-20 10:16:31
你的意思是做成断面，就像看sem断面一样来扫描吗？
...

不是，你只需要用锋利的刀片把样品划破就可以了
赞一下(1人) 回复此楼
6楼2016-04-20 11:16:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wtm_AE

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
15楼: Originally posted by 我是益虫 at 2016-04-26 09:24:20
我是做的多层薄膜，一刀切下去之后，因为不知道切到那里了，所以不知道扫出来的是几种薄膜的，或者说一层都有可能没有切到底，所以还要想想其他的办法
...

多层膜的膜厚测试，用到光谱椭偏仪测试最佳
赞一下(1人) 回复此楼
QQ：1723046531
16楼2016-04-26 11:30:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

我是益虫

金虫 (正式写手)
引用回帖:
2楼: Originally posted by dustpuppet at 2016-04-19 23:08:00
这个图你只能看出膜表面的粗糙度吧。要计算膜厚，你首先要能够知道基底在哪里吧。 没有相对基地，测出来的就是膜的平整度。

测量膜厚，要么破边，要么就是部分镀膜。 有钱任性的土豪也可以直接用探针刮开有机膜 ...

其实我就是想测膜厚来着，但是测出来是这样的效果。破边是什么意思嘞？要把膜切开吗？
赞一下 回复此楼
3楼2016-04-20 09:06:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是益虫

金虫 (正式写手)
引用回帖:
4楼: Originally posted by dustpuppet at 2016-04-20 10:11:15
没错，就是破开。 或者把镀了膜的基底掰断，测量截面，这样才能看到基底在哪，膜在哪。...

你的意思是做成断面，就像看sem断面一样来扫描吗？

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-04-20 10:16:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是益虫

金虫 (正式写手)
引用回帖:
6楼: Originally posted by ljjiccas at 2016-04-20 11:16:22
不是，你只需要用锋利的刀片把样品划破就可以了...

我用的那台原子力显微镜最大扫描范围是90×90μm，这样切开一条痕迹的话，怎么能扫到厚度信息呢？

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-04-20 11:22:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjslsd

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
问一下国内哪里可以测 AFM和 PFM.

发自小木虫Android客户端
赞一下 回复此楼
1111
8楼2016-04-21 20:54:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

b20130153

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问原子力显微镜AFM主要是用来表征什么的

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-04-21 23:42:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是益虫

金虫 (正式写手)
引用回帖:
9楼: Originally posted by b20130153 at 2016-04-21 23:42:24
请问原子力显微镜AFM主要是用来表征什么的

看表面形貌的

发自小木虫Android客户端
回复此楼
10楼2016-04-22 12:04:58
