[求助] 请大神解决 已有1人参与

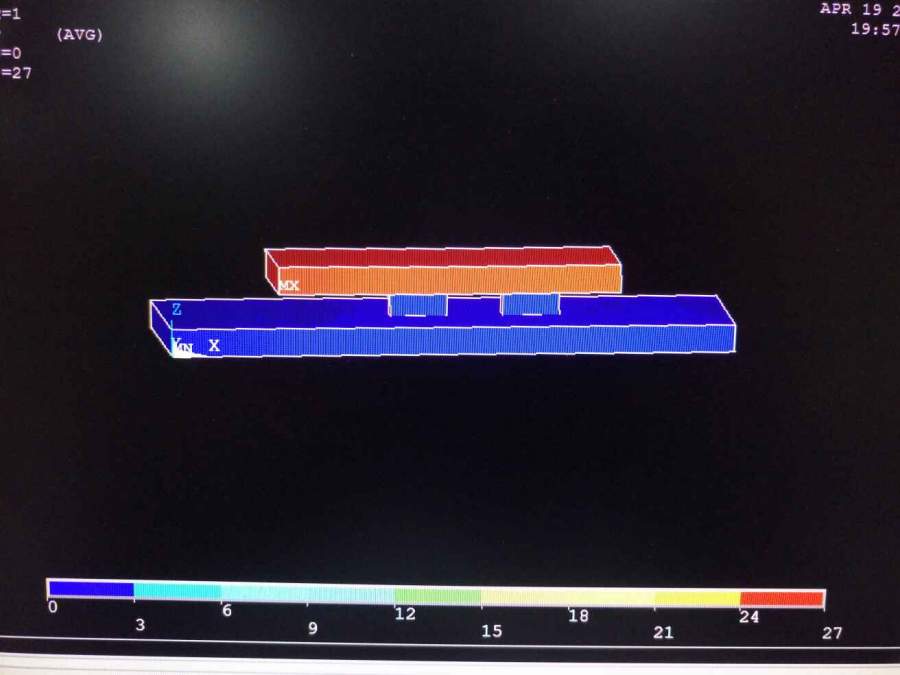

通过点画体，给最上方质量块加热源，分析热分布图，出现热量不能向下传播，还提示出错，请大神看看哪里出错了

请大神解决

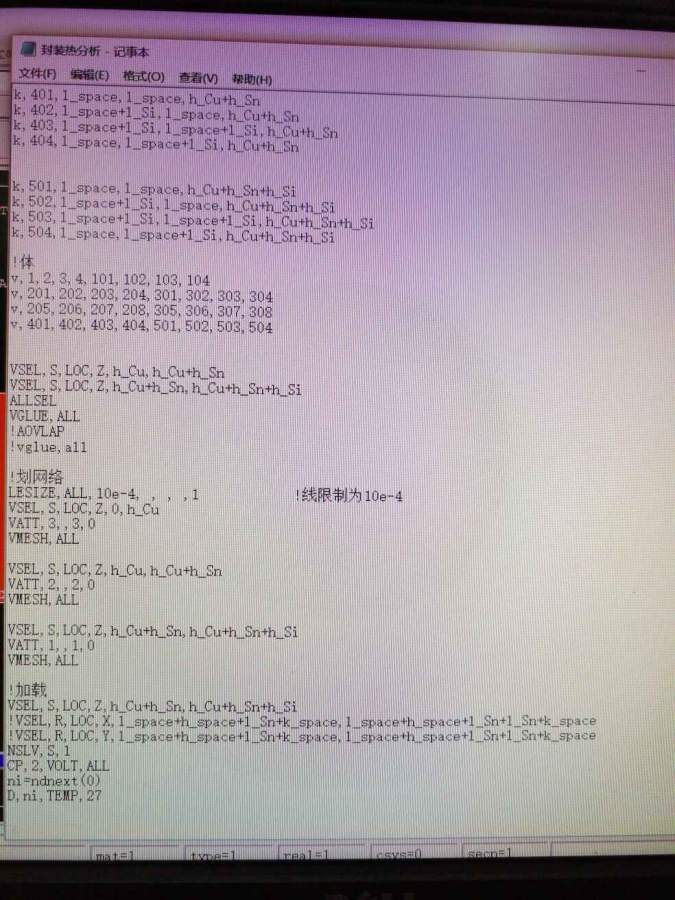

请大神解决-1

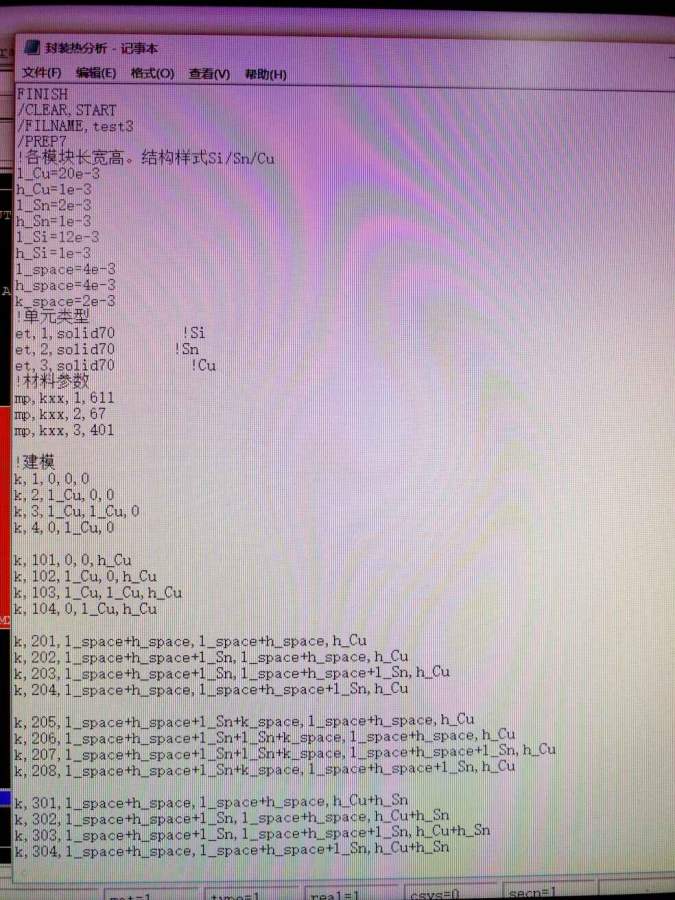

请大神解决-2


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-04-19 20:13:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiushixiayv

新虫 (初入文坛)
请大神解决-3

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-04-19 20:14:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

米歇尔NEU

金虫 (正式写手)
密度，比热等都没有

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-04-19 20:25:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiushixiayv

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 米歇尔NEU at 2016-04-19 20:25:14
密度，比热等都没有

那要怎么改

发自小木虫Android客户端
回复此楼
4楼2016-04-19 20:59:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiushixiayv

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by qiushixiayv at 2016-04-19 20:59:41
那要怎么改
...

改了，还是不行

发自小木虫Android客户端
回复此楼
5楼2016-04-19 21:08:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
1  你是做什么分析？如果是稳态分析，可以不输入密度和比热；如果做瞬态分析，则需要比热和密度。

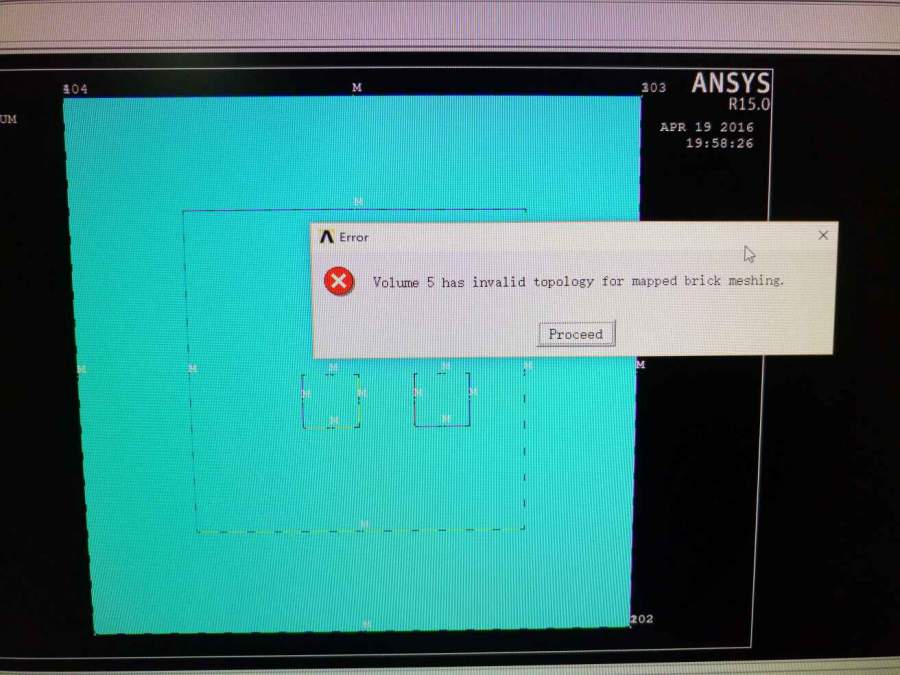

  2  出现的错误是体积 5 不能划分网格，需要对体积 5 进行分析，或对其划分自由网格。
  3  估计你的几个实体的网格是各自独立的，没有形成一个完整的有限元模型，所以不能互相传热。
  4  可以清除原来的网格，对所有体积先执行 Vglue 操作，然后划分自由网格，这样应该会生成一个完整的有限元模型，就能够传热了。
赞一下 回复此楼
6楼2016-04-20 07:21:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiushixiayv

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by shgao20 at 2016-04-20 07:21:27
1  你是做什么分析？如果是稳态分析，可以不输入密度和比热；如果做瞬态分析，则需要比热和密度。
  2  出现的错误是体积 5 不能划分网格，需要对体积 5 进行分析，或对其划分自由网格。
  3  估计你的几个实体的 ...

有VGLUE命令，可是不管用，自由网格？怎么画

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-04-20 10:47:15
