[求助]
用workbench仿真一个简单的钢板受力模型 已有1人参与
|

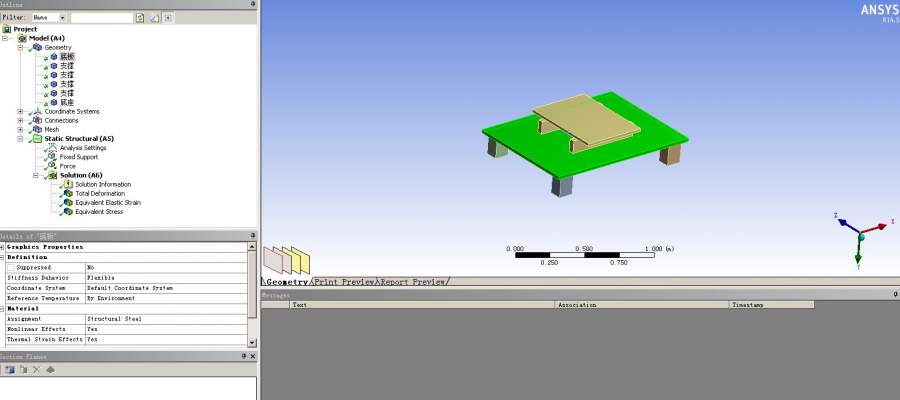

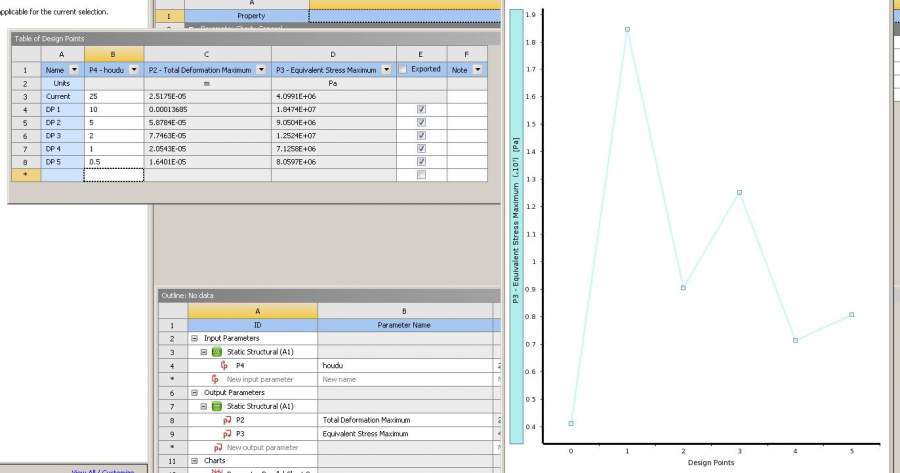

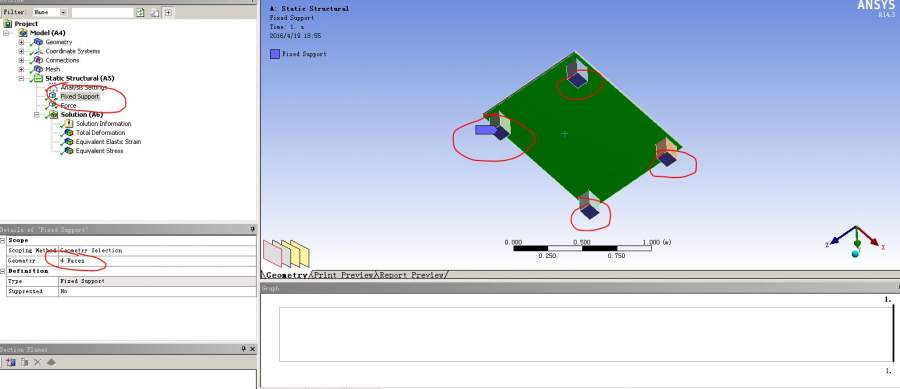

如题，一个钢板四个角支撑，钢板上面放一个π（pai）型支架，在支架的上端面设置向下的力5880N，四个支撑的地面固定，所有模型的材料都默认为结构钢。改变钢板的厚度看形变和应力的变化发现一个很奇怪的问题：随着我将参数houdu（如图，也就是钢板的厚度）调小（从25mm减小到1mm），钢板的应力和形变的变化趋势不是单调增大的，而是忽大忽小。这是为什么？在我看来，板子越薄的话，在承重相同的情况下就越容易弯曲折断，也就是说板子越薄，形变和应力应该会越来越大才对，但和仿真结果不符合 求学过力学或做过相关设计的朋友释疑，感激不尽！ 受力面.JPG  4固定面.JPG  简化模型.JPG  jieguo.JPG |
回复此楼
霜小妹二
木虫 (正式写手)
哈哈
- 应助: 154 (高中生)
- 金币: 1806.7
- 红花: 25
- 帖子: 531
- 在线: 66小时
- 虫号: 3237838
- 注册: 2014-05-27
- 专业: 机械动力学
2楼2016-04-19 22:12:37
3楼2016-04-19 23:23:03
