[求助] 已知液体流量Q和流速v，求液体通过挡板后，作用在活塞上的力 已有1人参与

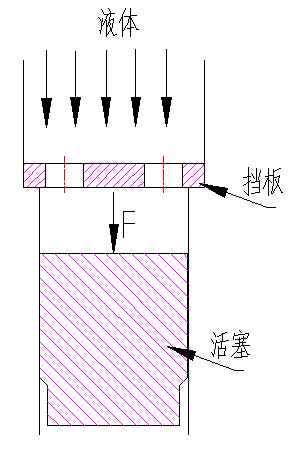

已知液体的流量Q和流速v，求液体通过挡板后，作用在活塞上的力F。（活塞上有孔时可以求压降乘以活塞面积，但这种情况下用哪个压力乘以面积呢?）。请各位帮帮忙，先谢谢哈

已知液体流量Q和流速v，求液体通过挡板后，作用在活塞上的力


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-04-19 14:29:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangkai9456

银虫 (小有名气)
这个问题不对头啊，好像多大都可以啊

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

fenfen603
2楼2016-04-19 15:13:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fenfen603

银虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by zhangkai9456 at 2016-04-19 15:13:08
这个问题不对头啊，好像多大都可以啊

图纸是简化后的图纸，我主要是想求液体经过挡板后作用在活塞上的力。（活塞中间开通孔，可以用压降乘以面积）。图中活塞其实也开有通孔的，但我想求的是在通孔被挡住后，作用在活塞上的力。该怎么求呢，谢谢你哈

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-04-19 16:48:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fenfen603

银虫 (小有名气)
是用伯努利方程求出作用在活塞上的力静压力来算吗?

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-04-19 20:58:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fenfen603

银虫 (小有名气)
是按液动力计算公式来算?

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-04-20 21:25:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
fenfen603: 金币+15, ★★★★★最佳答案 2016-04-22 22:54:14
还需要知道挡板上面的压强p1才行,再假设下面的压强为p2，挡板上通道的直径为D1，大活塞的直径为D2，液体的流量为Q，液体通过小孔的压力损失系数为ξ；若不计重力势能和时，由伯努利方程可知：
p1+1/2*ρ*[Q/(π/4*D1^2)]=p2+1/2*ρ*[Q/(π/4*D2^2)]+ξ*1/2*ρ*[Q/(π/4*D2^2)]
p2=p1+1/2*ρ*[Q/(π/4*D1^2)]-1/2*(1+ξ)*ρ*[Q/(π/4*D2^2)]
   =p1-2/π*Q/ρ*[(1+ξ)/D2^2-1/D1^2]
活塞受到的压力F=p2*π/4*D1^2
这里的流体流动阻力系数ξ与挡板的材质、结构有关，可在相关的液压设备设计手册上查到。
赞一下 回复此楼
6楼2016-04-22 16:32:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
6楼: Originally posted by peterflyer at 2016-04-22 16:32:20
还需要知道挡板上面的压强p1才行,再假设下面的压强为p2，挡板上通道的直径为D1，大活塞的直径为D2，液体的流量为Q，液体通过小孔的压力损失系数为ξ；若不计重力势能和时，由伯努利方程可知：
p1+1/2*ρ*=p2+1/2*ρ ...

纠错：v=Q/(π/4*D^2)，式中的各个动压头都应该是1/2*ρ*v^2的形式，但都错写成1/2*ρ*v的形式了。特此纠正。并因自己粗心犯错向楼主说声对不起。
赞一下 回复此楼
7楼2016-04-23 08:43:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fenfen603

银虫 (小有名气)
引用回帖:
7楼: Originally posted by peterflyer at 2016-04-23 08:43:14
纠错：v=Q/(π/4*D^2)，式中的各个动压头都应该是1/2*ρ*v^2的形式，但都错写成1/2*ρ*v的形式了。特此纠正。并因自己粗心犯错向楼主说声对不起。...

没事儿的哈，谢谢你哈，谢谢你帮助了我这么多

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-04-23 09:35:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

会飞的孤狼

新虫 (小有名气)
楼主问题解决了吗？求赐教

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-11-09 17:57:10
