[求助]
Fluent模拟差压流量计计量过程，压降偏小 已有2人参与
|

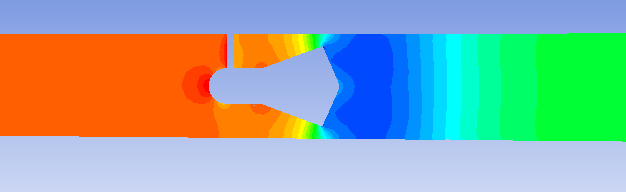

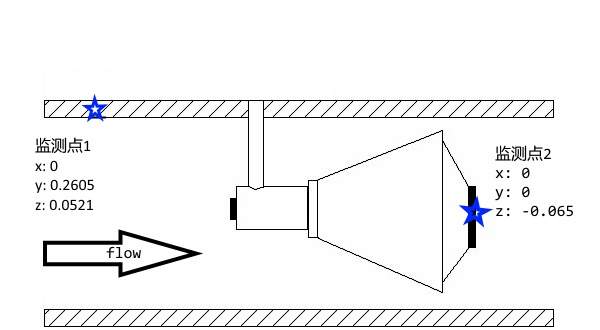

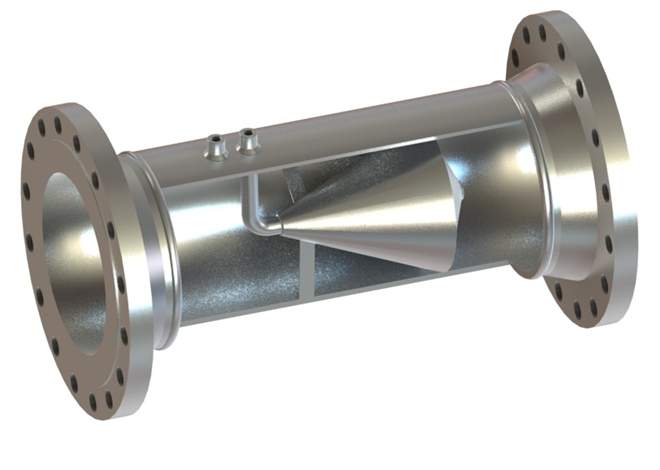

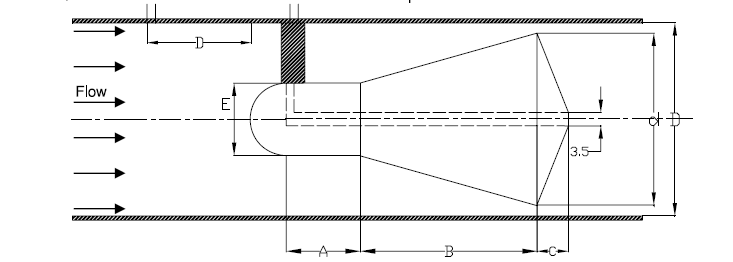

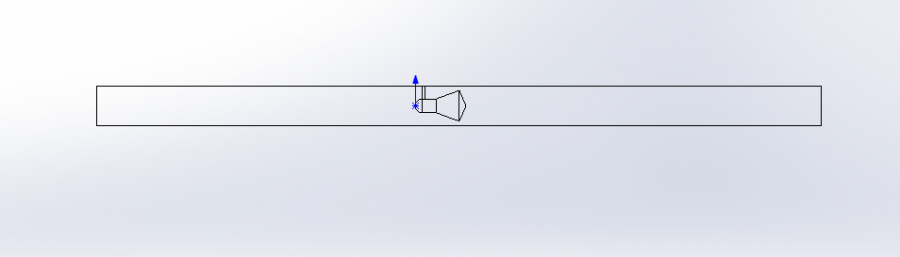

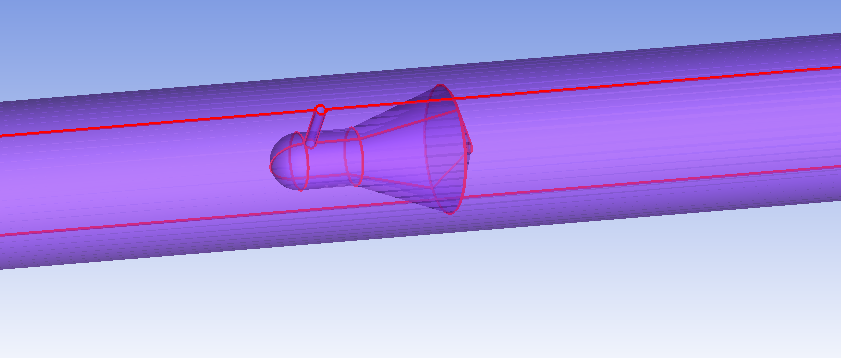

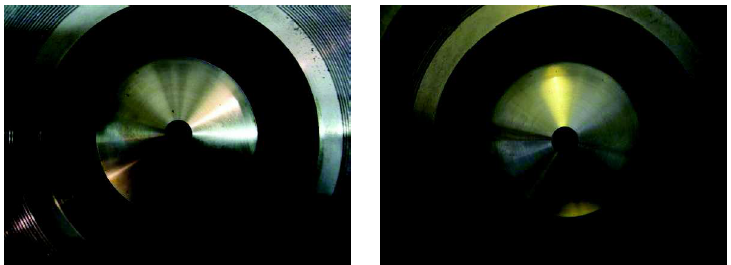

V锥流量计示意图： 在一篇国外文献，找到V锥流量计详细建模参数和fluent相关设置，想重现一下过程  1. 用solidworks建模（管径52.1mm，总长938mm左右）  2. icem划分网格，采用非结构网格划分划分方式，设置管壁边界层（仅仅只是设置了，合理性未知），网格数61万  3. fluent设置 模型：选择湍流模型 k-epsilon RNG 标准壁面函数（所有论文都是采取RNG） 介质：液态水 边界条件：速度入口，1.77m/s；压力出口，0Pa，设置操作压力为0Pa；其余都是wall，而V锥流量计壁面为光滑壁面，而管壁粗糙度高度为1e-06，粗糙度为0.5（这样设置完全参考了外文文献，因为我想用我的模拟结果与其相比较） 解法：SIMPLEC，二阶迎风 4. 结果 监测点设置如图所示，监测物理量为压力  但是两个监测点的压差小于国外文献的压差，（本人模拟为9400Pa，而文献中大约在14000Pa） 4.1 V锥周围的压力云图  附件为：solidworks模型和icem模型@wuming524 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : beta64_5D.tin
- 附件 2 : beta64_5D.x_t
2016-04-19 14:12:42, 35.79 K
2016-04-19 14:13:02, 8.14 K
» 收录本帖的淘帖专辑推荐
 fluent流动模拟 |
» 猜你喜欢
OpenAI又攻克数学难题了，离AI做有机合成还有多远？
已经有12人回复
-
极限拉扯，如何抉择
已经有13人回复
-
课题组会帮你通过考核么？
已经有7人回复
-
入职后第一次管课题组的专利缴费，对账才发现官费比别人多掏了一倍
已经有6人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有9人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有10人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有9人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有7人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有10人回复
qc12345
至尊木虫 (职业作家)
- 应助: 146 (高中生)
- 金币: 13606.8
- 红花: 26
- 帖子: 3510
- 在线: 721.3小时
- 虫号: 3071487
- 注册: 2014-03-19
- 专业: 计算机科学的基础理论
2楼2016-04-19 18:01:42
zhouwensmile
铁杆木虫 (著名写手)
- 应助: 8 (幼儿园)
- 贵宾: 0.173
- 金币: 7502.3
- 散金: 2508
- 红花: 53
- 沙发: 2
- 帖子: 2598
- 在线: 759.3小时
- 虫号: 1666187
- 注册: 2012-03-05
- 性别: GG
- 专业: 化石能源储存与输送
3楼2016-04-19 18:48:18
 |
4楼2016-04-19 19:36:56
zhouwensmile
铁杆木虫 (著名写手)
- 应助: 8 (幼儿园)
- 贵宾: 0.173
- 金币: 7502.3
- 散金: 2508
- 红花: 53
- 沙发: 2
- 帖子: 2598
- 在线: 759.3小时
- 虫号: 1666187
- 注册: 2012-03-05
- 性别: GG
- 专业: 化石能源储存与输送
5楼2016-04-19 21:02:33
6楼2016-04-20 11:38:10
zhouwensmile
铁杆木虫 (著名写手)
- 应助: 8 (幼儿园)
- 贵宾: 0.173
- 金币: 7502.3
- 散金: 2508
- 红花: 53
- 沙发: 2
- 帖子: 2598
- 在线: 759.3小时
- 虫号: 1666187
- 注册: 2012-03-05
- 性别: GG
- 专业: 化石能源储存与输送
|
已经上传，  singh2010，最详细，但是有明显建模错误，模型beta=0.64，D=52.1mm，而d=40mm才对 这一点在singh2009中可以得到证明 我的模型按照beta=0.64，D=52.1mm，d=40mm建立 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Singh_等._-_2009_-_Study_on_the_effect_of_vertex_angle_and_upstream_s.pdf
- 附件 2 : Singh_等._-_2010_-_CFD_prediction_of_the_effects_of_the_upstream_elbo.pdf
2016-04-20 13:06:44, 858.4 K
2016-04-20 13:06:54, 1.88 M
7楼2016-04-20 13:09:43
8楼2016-04-21 22:58:20
|
应该不是湍流模型的问题，是你网格有问题。把第一层网格调小，尝试一下Enhanced wall treatment 发自小木虫IOS客户端 |
» 本帖已获得的红花（最新10朵）
zhouwensmile9楼2016-04-26 20:15:43
zhouwensmile
铁杆木虫 (著名写手)
- 应助: 8 (幼儿园)
- 贵宾: 0.173
- 金币: 7502.3
- 散金: 2508
- 红花: 53
- 沙发: 2
- 帖子: 2598
- 在线: 759.3小时
- 虫号: 1666187
- 注册: 2012-03-05
- 性别: GG
- 专业: 化石能源储存与输送
。） 10楼2016-04-26 22:17:26
