[交流] FLUENT矩形通道单相流动模拟

fluent模拟矩形通道内单相流体流动，上底面和两个侧面为绝热面，下底面为均匀热流密度，前后为流体进口和出口。流体进口速度（1m/s）和温度（293K）已知，出口为压力出口。那么：
1、出口的温度应该怎么设啊？我设的300，结果读取出来的结果是293左右，是不是不合理啊？
2、要想读出来壁面的摩擦阻力系数（surface fraction coefficient），壁面的边界条件应该怎么设啊？
附上cas文件，请大神们相助。
回复此楼

» 猜你喜欢
1楼 2016-04-18 16:34:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李敏镐

铁虫 (小有名气)
……
回复此楼
2楼2016-04-18 16:39:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzhoujun

新虫 (小有名气)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
李敏镐: 金币+2 2016-04-20 09:41:22
我记得可以先设定参考值，reference values，然后直接计算系数的，但针对你的问题，我也不晓得怎么计算，你可以参考help文件中关于force这块的处理。
赞一下(1人) 回复此楼
3楼2016-04-20 09:10:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

888777999

新虫 (小有名气)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
李敏镐: 金币+3 2016-04-22 09:21:49
1.出口温度，像你这种情况，直接设置成OUTFLOW就可以了，不用设置出口温度
2.在wall壁面可以设置热流密度和表面粗糙度，在结果report里可以找到forces和surface integrate里找到摩擦力等。。。
赞一下(1人) 回复此楼
君子慎其独也！
4楼2016-04-21 23:07:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李敏镐

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by 888777999 at 2016-04-21 23:07:57
1.出口温度，像你这种情况，直接设置成OUTFLOW就可以了，不用设置出口温度
2.在wall壁面可以设置热流密度和表面粗糙度，在结果report里可以找到forces和surface integrate里找到摩擦力等。。。

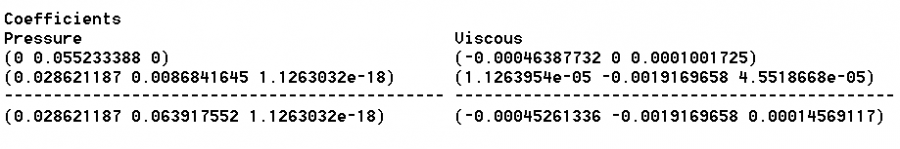

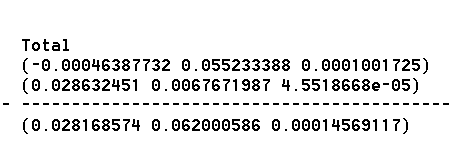

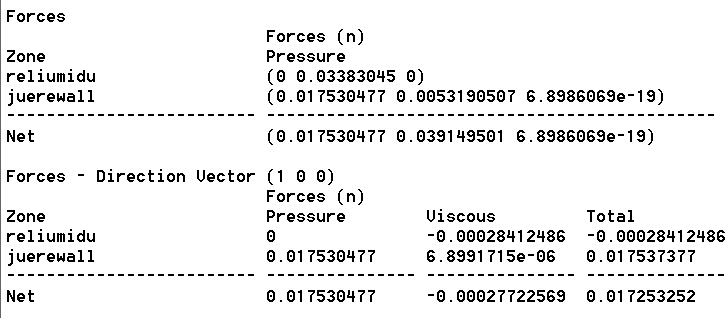

这些数据都怎么看啊，都表示什么意思。查了半天也没整明白，还望大侠指点。
FLUENT矩形通道单相流动模拟


FLUENT矩形通道单相流动模拟-1


FLUENT矩形通道单相流动模拟-2


FLUENT矩形通道单相流动模拟-3
赞一下 回复此楼
5楼2016-04-22 09:29:33
