[求助] ANSYS后处理中如何能显示总电流密度的基础上也能保留划分的网格（电磁学） 已有1人参与

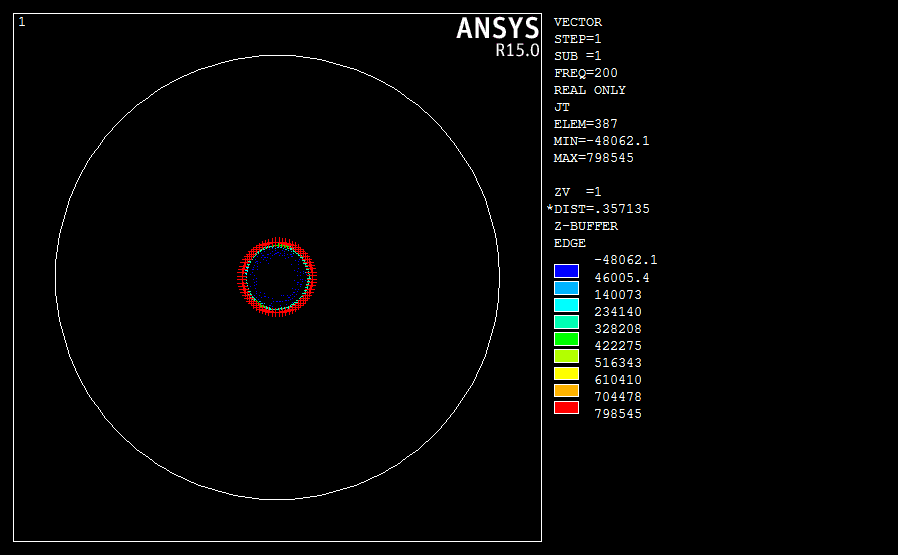

二维谐波分析一导电电缆，模型是半径为6mm的圆，给定导线的相对磁导率为1，电阻率为3.0e-8,导线的时间积分电势自由度耦合，电流加载140A，计算50HZ下的导线内部电流密度分布，为何自己仿真结果仅总电流密度的结果如图file12所示，而不能显示别人论文中的还有网格线的仿真图23，想咨询一下大牛，如何操作才会有论文中的效果呢？

ANSYS后处理中如何能显示总电流密度的基础上也能保留划分的网格（电磁学）


ANSYS后处理中如何能显示总电流密度的基础上也能保留划分的网格（电磁学）-1
回复此楼

» 猜你喜欢
1楼 2016-04-18 10:58:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiyun4320

银虫 (初入文坛)
你的问题解决了吗？如何实现的？可以分享一下吗？
赞一下 回复此楼
2楼2019-02-18 19:49:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiyun4320

银虫 (初入文坛)

【答案】应助回帖

引用回帖:
2楼: Originally posted by shiyun4320 at 2019-02-18 19:49:57
你的问题解决了吗？如何实现的？可以分享一下吗？

找到解决办法了，选择Element  Solu的Electric field vector sum就可以了。这个是电场，可以通过类似的方法显示电流密度。
赞一下 回复此楼
3楼2019-02-18 20:08:48
