[求助] workbench计算出错

计算一个双向流固耦合问题，计算到第二步出错，错误：Fatal error occurred when requesting Total Mesh Displacement for Default Domain Default。
有虫友遇到过类似问题吗？怎么解决这个问题呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
广交八方学友，铸就一等才识
1楼 2016-04-15 15:10:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

徐公瑾

木虫 (小有名气)
这个问题最后解决了，并不是网格质量问题，而是表达式设置有错误导致的，更改表达式之后，就不再出现这个错误了。特此回复，希望对同样遇到此问题的朋友有帮助。
赞一下(2人) 回复此楼
广交八方学友，铸就一等才识
6楼2016-04-23 19:57:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

向海洋进军

木虫 (正式写手)
应该是网格质量低造成的。还有，建议楼主提问时把问题背景简单描述一下。

发自小木虫IOS客户端
赞一下(1人) 回复此楼
2楼2016-04-15 15:19:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

MVP丶KOBE

金虫 (小有名气)
我也是做双向流固耦合问题，常出现负体积，楼主能把你的问题描述清楚点么....
赞一下 回复此楼
3楼2016-04-15 15:37:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐公瑾

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 向海洋进军 at 2016-04-15 15:19:10
应该是网格质量低造成的。还有，建议楼主提问时把问题背景简单描述一下。

感谢回复。

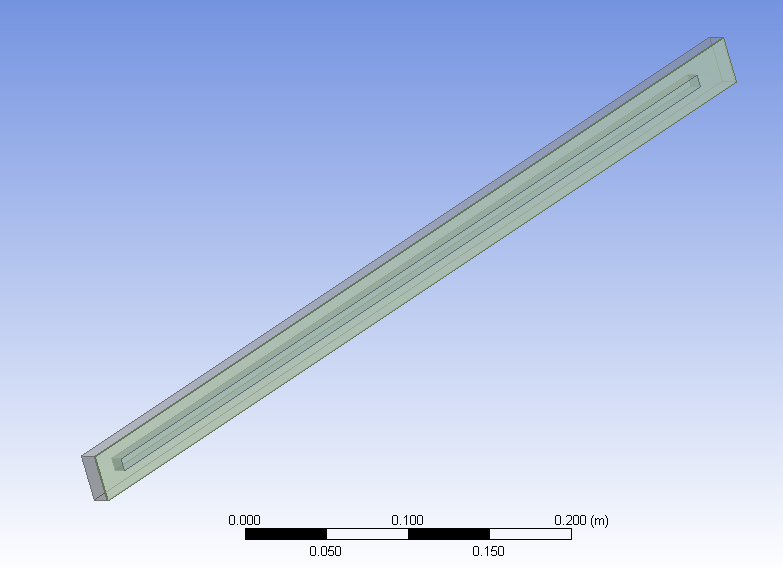

问题背景是这样的，如图所示，总体为一个六面体结构，内部挖出一个六面体的空腔，填充50%的水和空气。六面体结构一端固定，一端施加应力，观察振动情况。形状很规则，画的是六面体结构网格，网格质量应该没有问题。
workbench计算出错
赞一下 回复此楼
广交八方学友，铸就一等才识
4楼2016-04-18 19:33:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐公瑾

木虫 (小有名气)
引用回帖:
3楼: Originally posted by MVP丶KOBE at 2016-04-15 15:37:30
我也是做双向流固耦合问题，常出现负体积，楼主能把你的问题描述清楚点么....

感谢回复。
问题如4楼所示。这个算例结构比较简单，网格质量应该没有问题，又重新画了一遍，还是出现同样的错误。。。
赞一下 回复此楼
广交八方学友，铸就一等才识
5楼2016-04-18 19:35:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南北流

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 徐公瑾 at 2016-04-23 19:57:34
这个问题最后解决了，并不是网格质量问题，而是表达式设置有错误导致的，更改表达式之后，就不再出现这个错误了。特此回复，希望对同样遇到此问题的朋友有帮助。

楼主用的是system coupling这个模块么 还是直接搭的双向数据传递？

发自小木虫IOS客户端
赞一下 回复此楼
7楼2016-04-25 15:54:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐公瑾

木虫 (小有名气)
引用回帖:
7楼: Originally posted by 南北流 at 2016-04-25 15:54:05
楼主用的是system coupling这个模块么 还是直接搭的双向数据传递？
...

直接搭的双向传递
赞一下 回复此楼
广交八方学友，铸就一等才识
8楼2016-04-26 18:32:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wss16

新虫 (小有名气)
你好，直接搭双向传递是什么意思，怎么做的

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-04-26 18:38:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

有朝一日cfd

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by MVP丶KOBE at 2016-04-15 15:37:30
我也是做双向流固耦合问题，常出现负体积，楼主能把你的问题描述清楚点么....

出现负体积一般是两个原因：网格质量不够好；动网格设置不合理。建议在这两个地方下功夫
赞一下 回复此楼
10楼2016-05-26 19:10:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
