[求助] 关于线切割对焊缝组织影响的问题 已有1人参与

问题描述:

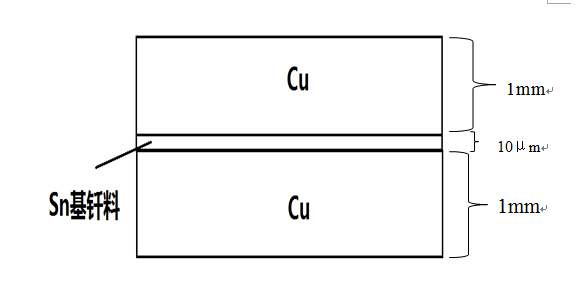

如示意图所示,两片1mm后的铜板母材(3×3mm)通过锡基钎料焊在一起,焊缝高度10μm数量级;现用线切割工艺制备如图所示的切面进行观察,由于切割过程中金属是瞬间熔化的这个过程对焊缝组织的影响大不大?会不会影响观察到正确的组织及其后续力学性能的表征?

关于线切割对焊缝组织影响的问题
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LL0608

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
摆哥在华工: 金币+3, ★有帮助, 谢谢答复 2016-04-15 08:43:24
摆哥在华工: 金币+3, ★有帮助 2016-04-15 13:42:07
有没有影响都没有关系啊,你切下来的截面肯定要预磨+抛光的,预磨的时候把受影响层去除就好了。
2楼2016-04-14 20:29:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摆哥在华工

铜虫 (初入文坛)

引用回帖:
2楼: Originally posted by LL0608 at 2016-04-14 20:29:05
有没有影响都没有关系啊,你切下来的截面肯定要预磨+抛光的,预磨的时候把受影响层去除就好了。

因为影响区可能比较大,我这个3×3mm, 切开之后断面的深度方向就剩下1.5mm,观察之后还要进一步做剪切性能试验,怕是对结果有比较大的影响。
3楼2016-04-15 08:42:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LL0608

金虫 (正式写手)

引用回帖:
3楼: Originally posted by 摆哥在华工 at 2016-04-15 08:42:45
因为影响区可能比较大,我这个3×3mm, 切开之后断面的深度方向就剩下1.5mm,观察之后还要进一步做剪切性能试验,怕是对结果有比较大的影响。...

那既然这样可以考虑不切直接磨啊。做剪切性能试验至少也要准备3个试样,试样的尺寸应该根据国标,没有标准的要根据你使用的设备要求的尺寸来准备。
4楼2016-04-15 08:58:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摆哥在华工

铜虫 (初入文坛)

引用回帖:
4楼: Originally posted by LL0608 at 2016-04-15 08:58:53
那既然这样可以考虑不切直接磨啊。做剪切性能试验至少也要准备3个试样,试样的尺寸应该根据国标,没有标准的要根据你使用的设备要求的尺寸来准备。...

这正是头疼处,我也想直接磨后抛光观察,但是由于实验对可信度的要求,拿去观察和剪切的最好是同一个样品,所以考虑切开一半;一半拿去看一半拿去剪切,很纠结。谢谢你了。
5楼2016-04-15 13:41:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

桂sweet

新虫 (小有名气)

请问你们界面式样剪切是怎么做的,急求

发自小木虫IOS客户端
6楼2016-12-07 01:37:51
