[求助] fluent 流固耦合传热及流体流动问题 已有3人参与

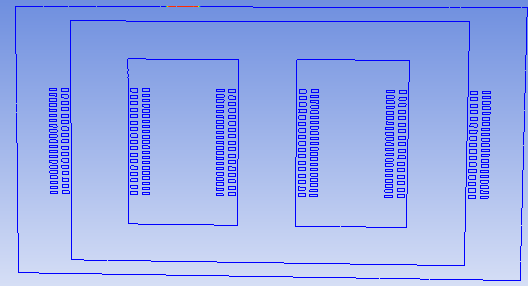

三维仿真，主要是模拟油浸式变压器内部绕组发热导致的油温升高及油流涌动（铁芯上套着绕组），经过仿真，可以明显的看出流体和绕组间有热量交换，但是只看流体，却没有升温（如图1），而且在绕组与流体进行热交换的位置，流体也没有因为密度变化导致的流动（如图2，流体密度是分段线性，设置了重力项）。大神能帮忙看一下为什么不?湍流模型设置如图3

fluent 流固耦合传热及流体流动问题


fluent 流固耦合传热及流体流动问题-1


fluent 流固耦合传热及流体流动问题-2
回复此楼

» 猜你喜欢
1楼 2016-04-11 20:09:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

qc12345

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
格點看起好像沒有一對一,先檢查格點品質看看喔,另外壁面是用Couple嗎?用Couple才會傳熱喔!
赞一下(1人) 回复此楼
聽海
2楼2016-04-11 21:12:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xhxHIT

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by qc12345 at 2016-04-11 21:12:56
格點看起好像沒有一對一,先檢查格點品質看看喔,另外壁面是用Couple嗎?用Couple才會傳熱喔!

流固耦合边界面都是couple类型的，网格是直接用gambit划分的，check之后也没有什么问题呀
赞一下 回复此楼
3楼2016-04-11 21:57:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LISH0025

金虫 (小有名气)
你说的有热量交换是有温差吧？有温差不代表有热量交换的，你可以自己看surface 积分，看有没有heat flux传过去

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-04-11 23:07:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LISH0025

金虫 (小有名气)
你的绕组加载热是用的均匀的heat source？还是写的udf做电热耦合？铁锌的磁发热怎么处理的呢？

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-04-12 09:39:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhxHIT

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by LISH0025 at 2016-04-12 09:39:20
你的绕组加载热是用的均匀的heat source？还是写的udf做电热耦合？铁锌的磁发热怎么处理的呢？

直接用的heat source，作为均匀体热源。利用maxwell算出铁芯的发热量，然后在fluent里面直接将铁芯也作为heat source
赞一下 回复此楼
6楼2016-04-12 14:51:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhxHIT

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by LISH0025 at 2016-04-11 23:07:14
你说的有热量交换是有温差吧？有温差不代表有热量交换的，你可以自己看surface 积分，看有没有heat flux传过去

以绕组和流体边界面的边界设置，coupled类型，wall thickness 和heat generation rate均默认为0.这样设置不就是代表两者耦合传热么？
fluent 流固耦合传热及流体流动问题-3
赞一下 回复此楼
7楼2016-04-12 14:58:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhxHIT

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by LISH0025 at 2016-04-11 23:07:14
你说的有热量交换是有温差吧？有温差不代表有热量交换的，你可以自己看surface 积分，看有没有heat flux传过去

你说的”看surface积分“是什么意思？不是很懂，原谅我是新手....
赞一下 回复此楼
8楼2016-04-12 15:42:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LISH0025

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
8楼: Originally posted by xhxHIT at 2016-04-12 15:42:55
你说的”看surface积分“是什么意思？不是很懂，原谅我是新手.......

fluent report里面有个surface integral 在里面你可以看你关注的表面是否有传热。你自己说了，流体没有温升，那么很显然，应该是没有传热的。别的后处理软件也可以做。
我觉得你的问题的核心就是没有Heat flux。
我不知道你算了多少步，也不知道变压器是否有别的散热途径，假如没有的话，那么多算几步以后你的最高温度会达到上限，就是5000k

发自小木虫IOS客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

xhxHIT
9楼2016-04-12 17:17:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhxHIT

新虫 (初入文坛)
送红花一朵
引用回帖:
9楼: Originally posted by LISH0025 at 2016-04-12 17:17:37
fluent report里面有个surface integral 在里面你可以看你关注的表面是否有传热。你自己说了，流体没有温升，那么很显然，应该是没有传热的。别的后处理软件也可以做。
我觉得你的问题的核心就是没有Heat flux。
我 ...

算了大约3000步，因为时间太长就中断看一下结果...没有其他的散热途径....
听了你的解释感觉确实没有传热，但是感觉设置都没有问题呀，没有heat flux的原因一般都是什么呢？找了好多资料也并没有发现为什么......
赞一下 回复此楼
10楼2016-04-12 17:36:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
