[求助]
透射谱的logarithmic scales纵坐标是怎么计算出来的？ 已有2人参与
|

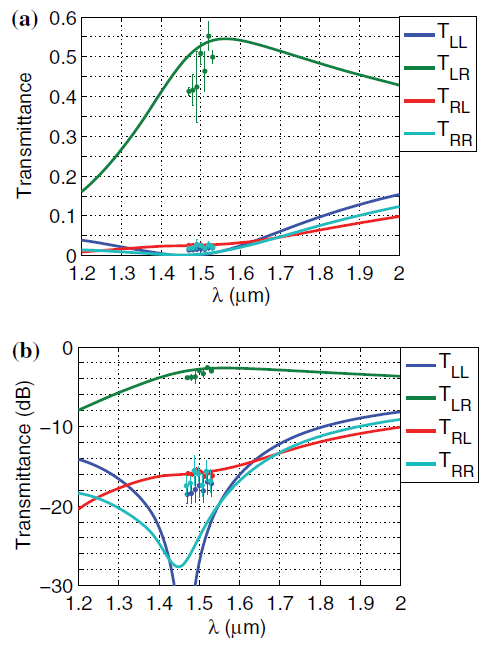

光的透射谱：横坐标是波长（或频率），纵坐标单位是dB，表示transmission。请问以dB为单位，是怎么计算的，我根据在百度找的10lg透射/入射，但计算以后还是不明白。dB是怎么算出来的呢？透射：入射，是振幅（E）之比吗？图中四条线分别表示琼斯矩阵四个元素。 2$RC[76T$JDU[74)N8I[L8M.png |
回复此楼» 收录本帖的淘帖专辑推荐
 数据处理与科研绘图 |
» 猜你喜欢
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有4人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有6人回复
2楼2016-04-12 22:46:53
3楼2016-04-14 19:25:07
【答案】应助回帖
|
一般，光谱用归一化的能量（a.u，有时也用毫分贝dBm，指相对于1mW功率的对数lg×10）或分贝（dB）表示。分贝是无量纲的，是能量的比值取10为底的对数×（10），如果是振幅比，需要×（20），拿透射谱来说，透射功率比上输入功率后取对数lg就行。0dB时透射率为1，dB绝对值越大，透射率越小。分贝直接与系统的损耗挂钩，损耗都是按dB计算和表示的，比如，减少3dB意味着能量减少一半。 发自小木虫Android客户端 |
