小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 电极材料测得三电极体系的CV图只出现在一三象限
191/2返回列表12下一页
查看: 2319  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lyhwn

金虫 (初入文坛)

[交流] 电极材料测得三电极体系的CV图只出现在一三象限

本人对制备的超级电容器电极材料进行循环伏安测试后，发现图形只出现在一、三象限，按照之前做CV的经验以及查看文献来看，这种图我无法解释。该体系电解液位1M的Na2SO4，对电极为玻片电极，参比电极为饱和甘汞电极。求各位大神能够指点迷津。

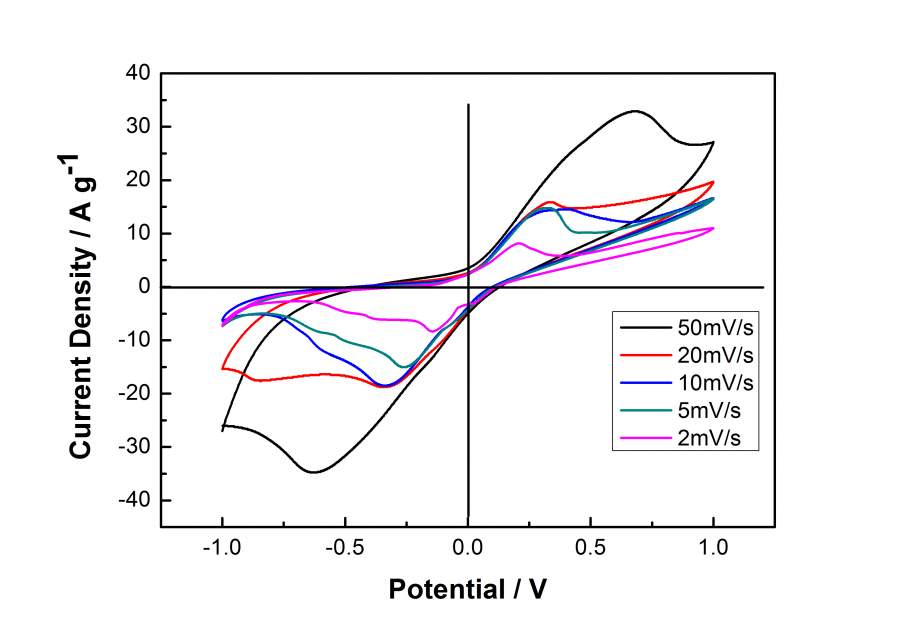

电极材料测得三电极体系的CV图只出现在一三象限
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-04-10 13:08:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lyhwn

金虫 (初入文坛)
引用回帖:
12楼: Originally posted by xzpsb at 2016-04-12 10:32:36
可能在你的电位区间叠加了一个氧气的氧化还原峰。感觉你做的图错了，怎么扫描速率越快，它cv曲线反应出来的是越可逆呢，你应该是扫描速率标反了吧。...

扫描速率没有标反哈；电解液是用煮沸了的去离子水配制的，一般两到三天使用完，是否还需要进一步除氧；你提到的叠加氧气峰是如何叠加的，多谢。
赞一下(1人) 回复此楼
13楼2016-04-12 12:14:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xzpsb

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
13楼: Originally posted by lyhwn at 2016-04-12 12:14:44
扫描速率没有标反哈；电解液是用煮沸了的去离子水配制的，一般两到三天使用完，是否还需要进一步除氧；你提到的叠加氧气峰是如何叠加的，多谢。...

我的锅，看错单位了，恩，扫速没错。如果水在放置过程中有接触空气测试时候就要通氮气除氧，测试前除氧15min左右，测试的时候一直通着氮气或氩气。因为你的电位这么负，氧气会发生还原，所以你得到的cv电流还包括了ORR的电流，就是在你目标反应上叠加了一个电流。
赞一下(1人) 回复此楼
君子居不求安，食无求饱
15楼2016-04-12 13:58:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xzpsb

铁杆木虫 (著名写手)
引用回帖:
13楼: Originally posted by lyhwn at 2016-04-12 12:14:44
扫描速率没有标反哈；电解液是用煮沸了的去离子水配制的，一般两到三天使用完，是否还需要进一步除氧；你提到的叠加氧气峰是如何叠加的，多谢。...

只是这么分析，实验就是要把尽可能的干扰因素排除掉
赞一下(1人) 回复此楼
君子居不求安，食无求饱
16楼2016-04-12 13:59:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

anfoo

银虫 (初入文坛)
是不是碳材料？
回复此楼
2楼2016-04-10 13:28:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyhwn

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by anfoo at 2016-04-10 13:28:40
是不是碳材料？

不是碳材料哈
回复此楼
3楼2016-04-10 13:33:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

847864397

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
做之前通氮气了吗
赞一下 回复此楼
4楼2016-04-11 18:56:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xzpsb

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
试着通气除氧时间长一些

发自小木虫Android客户端
赞一下 回复此楼
君子居不求安，食无求饱
5楼2016-04-11 18:57:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyhwn

金虫 (初入文坛)
引用回帖:
4楼: Originally posted by 847864397 at 2016-04-11 18:56:19
做之前通氮气了吗

没有通氮气，本来就是空气环境下烧结变成氧化物哈
赞一下 回复此楼
6楼2016-04-11 22:27:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyhwn

金虫 (初入文坛)
引用回帖:
5楼: Originally posted by xzpsb at 2016-04-11 18:57:09
试着通气除氧时间长一些

我这个是为了烧结得到氧化物哈，所以是在空气下烧的，为什么看到图会觉得是氧气的影响呢？
赞一下 回复此楼
7楼2016-04-11 22:28:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

847864397

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by lyhwn at 2016-04-11 22:27:36
没有通氮气，本来就是空气环境下烧结变成氧化物哈...

你这个做出来这么斜，可能是电解液里面有氧气啊

发自小木虫IOS客户端
赞一下 回复此楼
8楼2016-04-11 22:30:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

847864397

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 847864397 at 2016-04-11 22:30:49
你这个做出来这么斜，可能是电解液里面有氧气啊
...

不过你用NaSO4我也不是特别懂，文献什么样子呀

发自小木虫IOS客户端
赞一下 回复此楼
9楼2016-04-11 22:32:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tanyhrf001

金虫 (小有名气)
同问，
回复此楼
10楼2016-04-11 22:48:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
