定义梁单元与梁单元之间的连接 已有1人参与
|
|

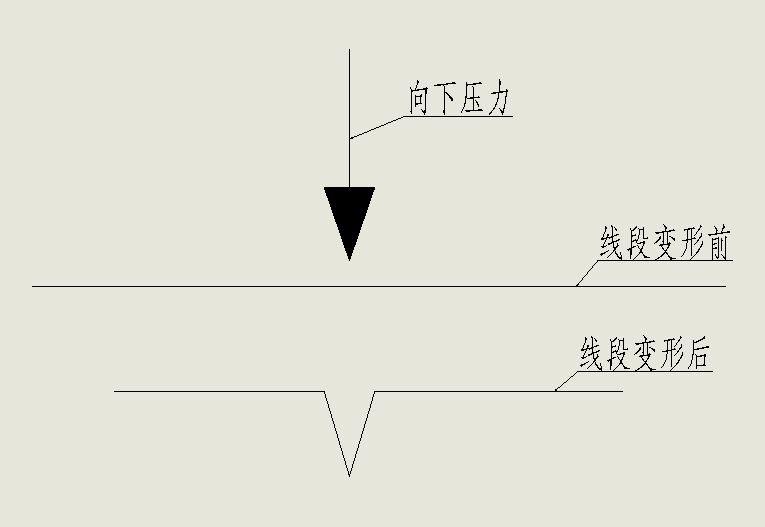

我想做一条由多个梁单元（或是杆单元，还没想好）组成的一条链，模拟链的中段受拉的变形。如下图所示。 我是菜鸟，想知道这里的连接怎么定义？我查了些资料，好像是要定义成MPC中的pin连接。 如果定义的话，参考点，坐标系，特征线什么的怎么确定呢？ 另外，杆单元和梁单元在我这里有什么区别呢？  图1.png@wuming524 |
回复此楼» 猜你喜欢
咱们一起用铁证分析2026国家社科基金中标与否
已经有26人回复
-
哪位老哥知道今年的国自然具体哪一天放榜？
已经有8人回复
-
我的国基提前知道中了，可是同事的操作让我实在接受不了，怎么会有这样的人
已经有16人回复
-
欢迎发来filecode的Mz6后的代码验证其规律
已经有70人回复
-
有时候，自然基金真的不能太认真 （我的申报经验）
已经有12人回复
-
招聘 金属平磨液，抛光液研发工程师
已经有3人回复
-
时间戳又变了8-15
已经有23人回复
-
filecode=后面第一个是大写字母
已经有7人回复
-
filecode
已经有12人回复
-
小木虫上这么多卖论文的，真有人买论文么？感觉没必要啊
已经有13人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
玉之恋33: 金币+20, ★★★★★最佳答案, 非常感谢您的指导！ 2016-04-10 07:33:01
感谢参与，应助指数 +1
玉之恋33: 金币+20, ★★★★★最佳答案, 非常感谢您的指导！ 2016-04-10 07:33:01
|
可以定义两种 beam44 单元，一种是正常的 beam44 单元，另一种是释放节点 I 所有转动自由度的 beam44 单元。如何释放 beam44 单元的转动自由度，请见帮助文件中有关 beam44 的内容。 建模时可以创建一条线，并按正常 beam44 单元划分网格，注意保证在三个弯折点处必须有节点。然后修改三个弯折点处的梁单元为另一种释放节点 I 所有转动自由度的 beam44 单元，但要修改这几个梁单元的节点编号，使单元的节点 I 位于弯折点处。为此，这三个点之间需要分别划分至少两个梁单元；如果只有一个梁单元，则需要将相应的梁单元改为杆单元。 但是：切不可整个模型都使用杆单元，否则很容易出现约束不足，无法求解的问题。 |
2楼2016-04-09 08:44:34
