[求助] Al靶问题 已有1人参与

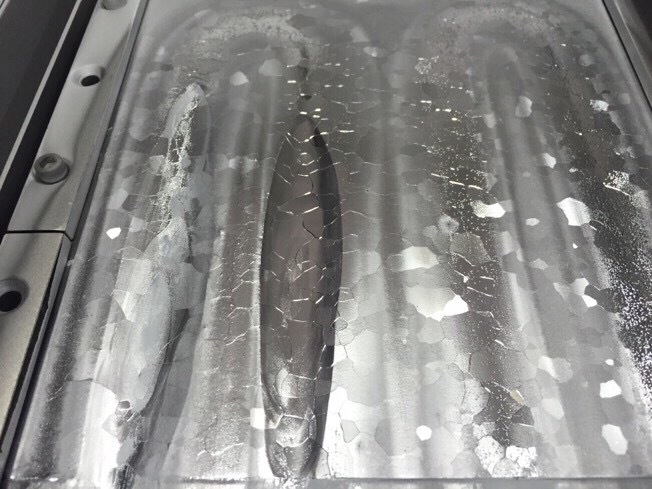

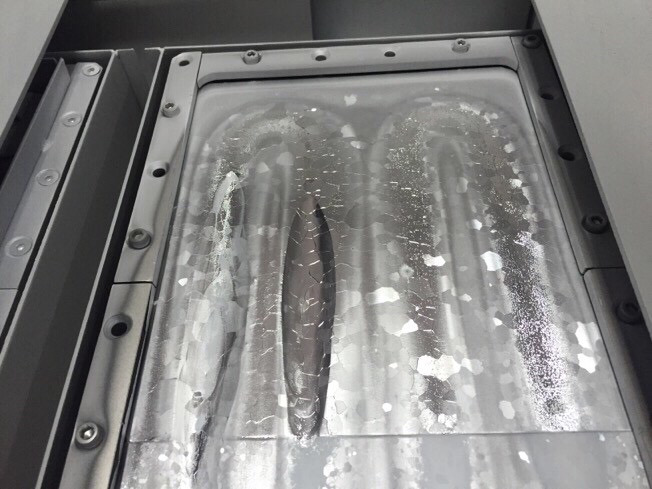

磁控溅射Al靶用完成这样了。镀的过程局部辉光很亮。
想确认一下是不是以下两个原因造成:
1.功率过大(6A),导致打火
2.磁场不均匀,导致局部溅射太厉害

Al靶问题


Al靶问题-1


发自小木虫IOS客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vincentwz

铁杆木虫 (著名写手)

凹槽不均匀就是磁场不均匀引起的。功率大不大不能单独的说,和靶材面积有关,所以应该看功率密度,这也反应到镀率,我觉得如果镀率在15a/s以下应该都没有问题的。另外靶材的散热好不好,这可以通过靶材冷却水的回水温度大概判定,如果回水温度明显比进水温度高,就表明散热还好。散热不好得话会引起靶材变形

发自小木虫Android客户端
2楼2016-04-08 09:22:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FLYFWY

木虫 (小有名气)

引用回帖:
2楼: Originally posted by vincentwz at 2016-04-08 09:22:55
凹槽不均匀就是磁场不均匀引起的。功率大不大不能单独的说,和靶材面积有关,所以应该看功率密度,这也反应到镀率,我觉得如果镀率在15a/s以下应该都没有问题的。另外靶材的散热好不好,这可以通过靶材冷却水的回水 ...

功率密度大概3W/cm2;
散热估计有点问题,因为靶头封水的Cu板有点鼓,导致Al靶材跟着
鼓。换过Cu板,但因为很薄,用不了几次就鼓起来了,厚了又会影响磁场,不知您用的设备是怎么解决这个问题的?(我们的靶尺寸500*180mm)

谢谢!
3楼2016-04-11 11:16:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vincentwz

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
FLYFWY: 金币+40, ★★★★★最佳答案 2016-04-13 16:12:48
引用回帖:
3楼: Originally posted by FLYFWY at 2016-04-11 11:16:45
功率密度大概3W/cm2;
散热估计有点问题,因为靶头封水的Cu板有点鼓,导致Al靶材跟着
鼓。换过Cu板,但因为很薄,用不了几次就鼓起来了,厚了又会影响磁场,不知您用的设备是怎么解决这个问题的?(我们的靶尺寸 ...

功率密度还好。你这个散热的问题很大,散热不好导致靶材局部受热变形,同时也造成磁钢的磁性不均匀,磁场又反过来影响靶材的均匀性。

所以首先换掉铜板,保证铜板和靶材背面平整,然后涂一些真空用的导热硅脂在靶材背面,保证靶材和铜板之间的良好接触和热传导,我估计这能解决很大问题

另外好奇,这么大的溅射靶材,你这是用在哪方面的?
4楼2016-04-11 11:42:36
