[求助] 怎么理解轴测图？ 已有2人参与

怎么理解轴测图？

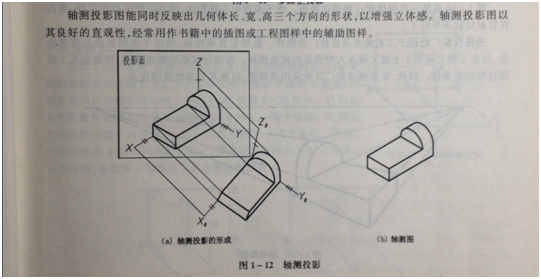

怎么理解轴测图？-1
请教一下大家，轴测图非要将几何原形及其坐标体系沿着与坐标面不平行的方向投射吗？这样做是基于什么原因了？

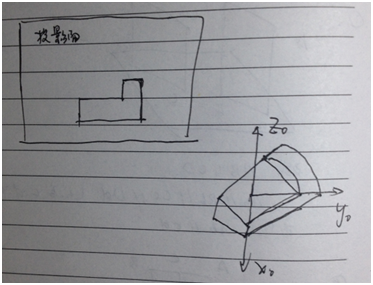

怎么理解轴测图？-2
如果按照上面所说的，将空间几何原形与其坐标体系沿着与坐标面不平行的方向投射得到投影图就是轴测图的话，我先将几何原形的一面与投影坐标面平行放置，然后在上面放置一个与坐标面不平行的坐标体系，这样的得到的投影图就是图3所示，但是这样的轴测图没什么立体感，不像是轴测图。
不知道自己是不是理解错了？不知道是不是这本书在介绍轴测图的时候这个定义没下好，以至于出现我这样的理解。
因为网页上不能直接粘贴图片，显得比较乱，所以我上传了一份word文档。
谢谢大家了！
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 01.docx
    • 2016-04-07 23:53:39, 1.78 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-04-07 23:58:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

sdfg_0012

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
哪这么麻烦，看你那个第一个图就是标准的轴测图，有第三个轴即z轴，就是立体图，标准的是垂直z轴。别的就靠你的想象了。机械这门，你要从定义中理解实物，理解了实物定义就不重要，而不是死吃定义。

发自小木虫Android客户端
赞一下(1人) 回复此楼
3楼2016-04-08 18:32:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Dawn_Joy

银虫 (初入文坛)
希望大家就我的问题作答，谢谢大家了！
赞一下(1人) 回复此楼
4楼2016-04-08 19:25:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)
本帖仅楼主可见
赞一下
5楼2016-04-08 21:50:36
已阅   申请机械EPI   回复此楼   编辑   查看我的主页
普通回帖

lanzizhi

金虫 (初入文坛)
轴测图用来表达三维，如今三维都是用计算机来画了。投影变换、轴测图应没有存在的必要。

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-04-08 18:09:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xgs13025

新虫 (初入文坛)
该平行的还是得平行！不是说转了轴测图就不用平行坐标轴！还有，轴测图能更加直观的看到模型，就像数据表和直方图的区别

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-04-09 10:43:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

看小人书

木虫 (著名写手)
我想说 轴测图实际应用不大 加工看2维图 看三维图 在三维proe  solidworks软件上画

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-04-09 22:31:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zouya1990

新虫 (小有名气)
这么理解，你的房间是正方体，一个箱子放在屋子的一个角落，然后你在他的长对角线的顶点俯视看箱子，得到的就是轴测图。这样理解可以么

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-04-10 00:04:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hotwater

铁杆木虫 (著名写手)
轴测图的目的是利用2d平面表示3d模型，这个石头可有可无

发自小木虫Android客户端
赞一下 回复此楼
努力学习
9楼2016-04-10 06:51:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
轴测图是在二维图上简单表示三维图像的简单方法。一般是做广告，给不十分清楚机械制图的人大概了解设计图形的简图。
其有国家标准，如果想了解原理参见下面链接：机械制图标准－机械制图--轴测图 http://www.iw168.cn/yewuchengjie ... ixiezhitu-zhoucetu/
赞一下 回复此楼
sf
10楼2016-04-10 11:43:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
