[求助]
workbench电机转子预应力，静力分析结果不能用于模态分析查看campbell图
|
|

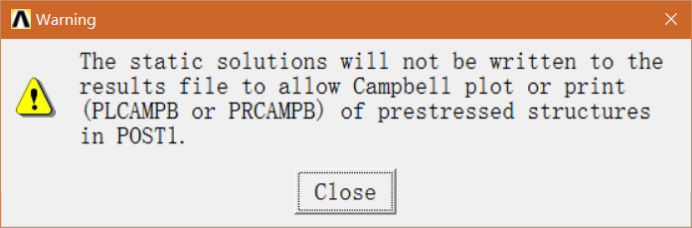

在网上搜了很多资料，没有人做基于弹簧阻尼单元轴承的、预应力、哥式效应的模态分析 我在做电机转子预应力模态分析遇到的问题 1.静力分析里，在workbench里转子与轴承用bearing接触，约束轴与轴承处z向位移，加个角速度，重力。结果bearing只能用于线性分析，没法计算了。 2.workbench里开了哥式效应及campbell图，前面就不能用静力的预应力分析了。但在经典ansys里有预应力campbell图的例子程序，运行程序后也看不了campbell图。 呜呜呜呜呜  图片1.png |
