[交流] 后处理的问题 已有4人参与

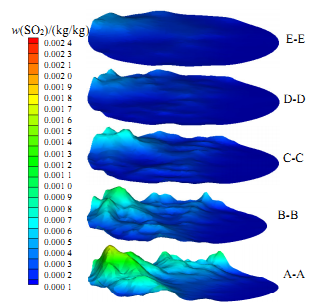

看到一篇文献   觉得这位仁兄的图做的挺漂亮的  扁平的二维云图
不知道是怎么做出来的
我用fluent的后处理只能找到profile的效果  没他这个好看
后处理的问题
难道是用tecplot做的?
抱歉我没什么金币啊
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
看标尺,应该是tecplot的风格
2楼2016-04-01 22:35:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoshang09

铁虫 (初入文坛)

引用回帖:
2楼: Originally posted by 微流咨询 at 2016-04-01 22:35:43
看标尺,应该是tecplot的风格

我也这么想,但是在tecplot里面找了半天没找到。flux的后处理也没有这个功能
3楼2016-04-01 22:42:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
在tecplot里按照3d显示呗,z方向的变量选择你需要显示的变量
4楼2016-04-02 15:25:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxh_qddx

木虫 (正式写手)

5楼2016-04-02 21:09:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lshwanbb

木虫 (正式写手)

6楼2016-04-02 22:27:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoshang09

铁虫 (初入文坛)

引用回帖:
4楼: Originally posted by 微流咨询 at 2016-04-02 15:25:32
在tecplot里按照3d显示呗,z方向的变量选择你需要显示的变量

可是这样就没法在一个图中显示了啊,没有办法直接给云图拔高吗
7楼2016-04-03 17:42:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoshang09

铁虫 (初入文坛)

引用回帖:
5楼: Originally posted by lxh_qddx at 2016-04-02 21:09:34
确实是tecplot

可以在一个图中显示4个这样的云图吗,不会要ps吧
8楼2016-04-03 17:43:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小伟在奋斗

木虫 (小有名气)

好好搞科研
9楼2016-04-04 16:39:23
