[求助] 风扇皮带轮断口分析 已有1人参与

麻烦大家帮忙看一下附件的断口，好像是一部分沿晶，一部分韧窝，能分析一下具体断裂原因吗？
谢谢！！！

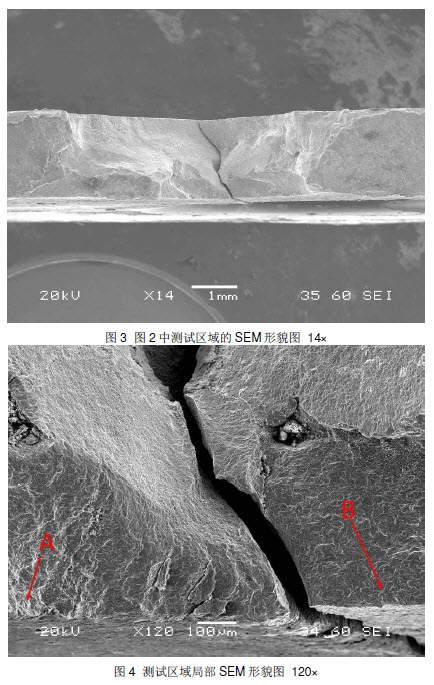

风扇皮带轮断口分析


风扇皮带轮断口分析-1


风扇皮带轮断口分析-2


风扇皮带轮断口分析-3
回复此楼

» 猜你喜欢
1楼 2016-04-01 17:27:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gehao314

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
feihu2005: 金币+5, ★★★很有帮助 2016-07-17 17:12:44
楼主弄清楚原因了吗？

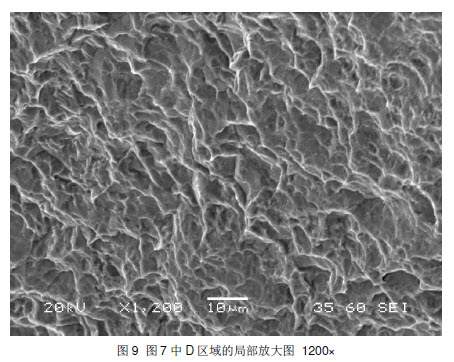

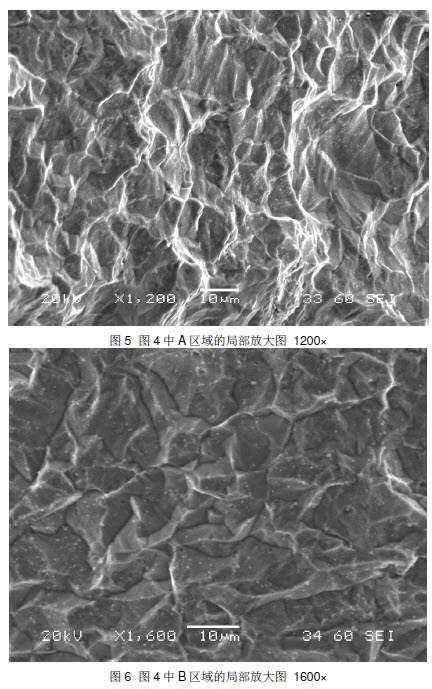

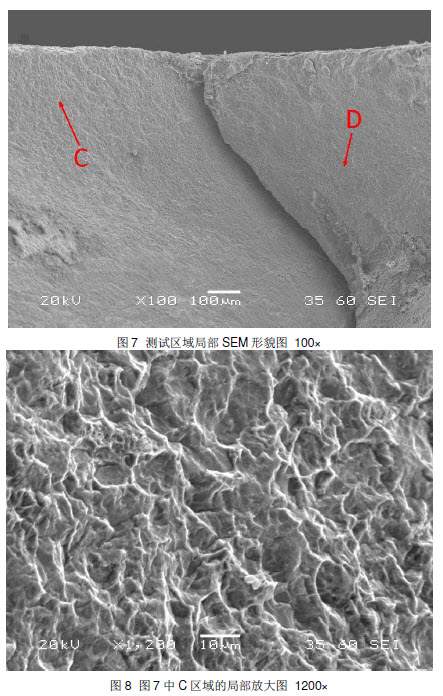

1.从SEM图像，A区韧窝断口；B区沿晶断裂；C区韧窝断口；D区看起来像是疲劳断口；
2、断裂的部位是不是焊缝？可能是母材部位韧性好，焊缝及熔合区因为晶粒粗大以及偏析等原因，材料韧性降低
3.因为在交变载荷情况下服役，可能在夹杂物或者缺陷附近裂纹萌生并扩展，建议在裂纹起源位置再看看，
赞一下 回复此楼
2楼2016-07-17 11:47:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feihu2005

新虫 (小有名气)
引用回帖:
2楼: Originally posted by gehao314 at 2016-07-17 11:47:39
楼主弄清楚原因了吗？
1.从SEM图像，A区韧窝断口；B区沿晶断裂；C区韧窝断口；D区看起来像是疲劳断口；
2、断裂的部位是不是焊缝？可能是母材部位韧性好，焊缝及熔合区因为晶粒粗大以及偏析等原因，材料韧性降低
...

这是个旋压件，不是焊接件，实际工作时间只有几十小时。

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-07-17 17:12:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Stdpenn

新虫 (初入文坛)
D区感觉解理断裂

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-09-23 08:29:27
