[求助] ICEM多结构流道网格划分 已有1人参与

（ICEM新手的第一个实例模型，有很多不明白的地方，请前辈们多多指教）

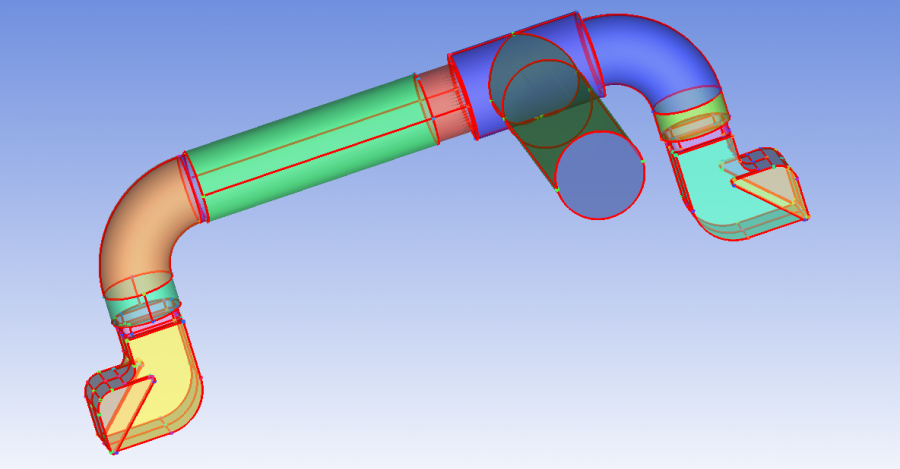

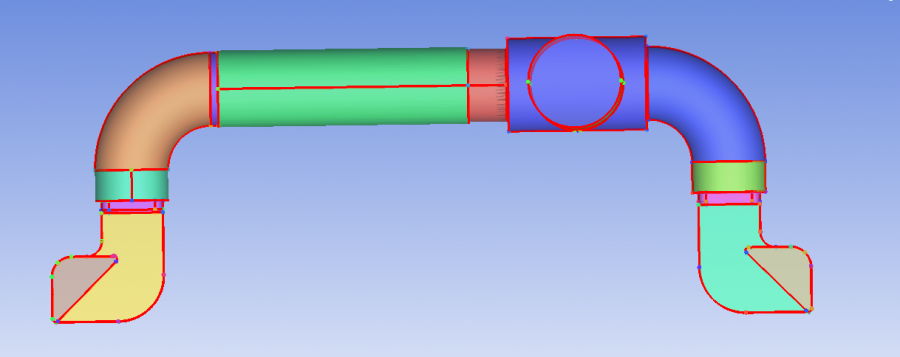

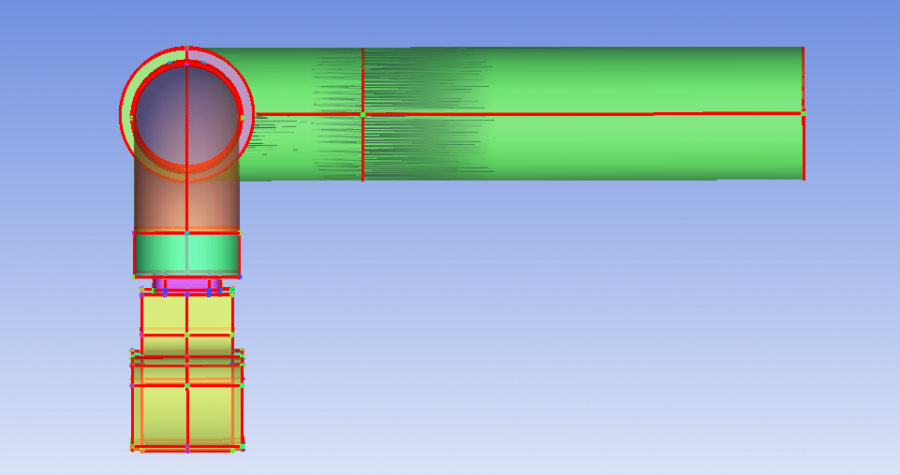

3维流道模型如附件所示，气体经一个入口流向两侧的出口。模型设计三叉管以及圆变方借口。不知道这种结构应该怎么划分网格？是先画三叉管处的块，再沿不同方向拉伸块OR针对图中不同颜色处建立多区域单独画网格再组装？
第一次做实例，所以思维有点混乱，请有经验的前辈们帮忙看看怎么样画网格更合适

ICEM多结构流道网格划分


ICEM多结构流道网格划分-1


ICEM多结构流道网格划分-2
回复此楼

» 猜你喜欢
1楼 2016-04-01 16:27:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

茄子的茄子爱

新虫 (初入文坛)
上传tin文件呀
回复此楼
2楼2016-04-13 16:55:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大型拖拉机

新虫 (初入文坛)
随便分 最后合并节点或者块

发自小木虫IOS客户端
赞一下 回复此楼
3楼2016-10-14 23:30:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我爱学习11

新虫 (初入文坛)

【答案】应助回帖

规则的地方使用正四面体网格，对于不规则的地方，应该使用分块网格，不断的检查，网格出现的问题，才能画出好的网格呢，要有耐心！！祝你成功！！！！！
