小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 磁性材料 » 急求，请问如何从磁滞回线计算磁导率
101/1返回列表
查看: 5604  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

junya0511

铜虫 (初入文坛)

[求助] 急求，请问如何从磁滞回线计算磁导率 已有2人参与

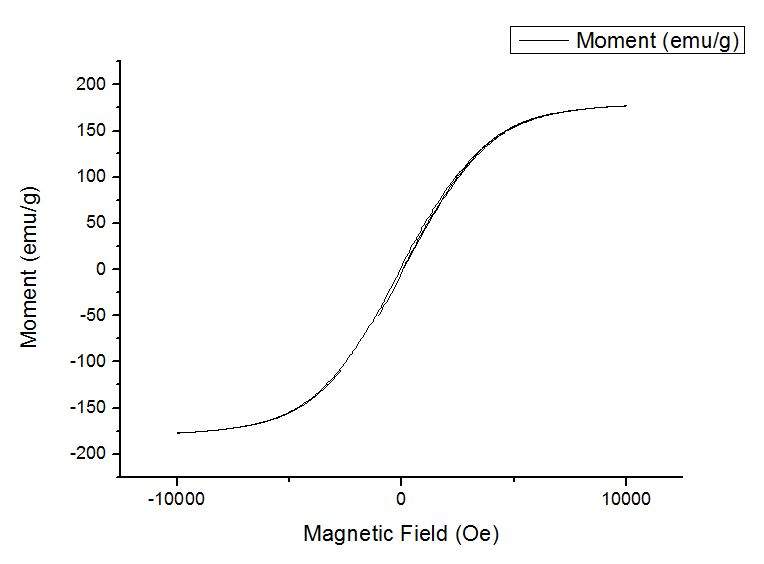

如附件，为VSM测得回线图，从图中截点，在3000 Oe磁场中，磁化强度为117emu/g，
（1）按照单位转换，1emu/g=1Am2/kg，1Oe=1000/4pi A/m=79.6 A/m，材料的密度为7850 kg/m3，计算出来磁化系数(117*7850 A/m)/(3000*79.6 A/m)=3.79，那么磁导率也就是4.79，可是实际上材料为铁，磁导率为几千才对啊，是单位转换出错了吗，应该如何从曲线计算磁导率呢？
（2）是不是从图中能基本确定为软磁性材料呢？
刚接触这一方面，请虫友们多指教~

急求，请问如何从磁滞回线计算磁导率
回复此楼

» 收录本帖的淘帖专辑推荐

磁滞回线

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
carpe diem
1楼 2016-04-01 12:28:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

junya0511

铜虫 (初入文坛)
自顶
回复此楼
carpe diem
2楼2016-04-03 13:25:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yapiliu

木虫 (正式写手)

Dr.

【答案】应助回帖

计算基本上是正确的，如果在那么大的磁场下，磁导率是很低的。
磁导率的定义为ur=B/(uoH)，其中uo是真空的磁导率，但由于B随H是变化的，对应不同的点，磁导率的值是不同的。3000 Oe时，材料已经趋近饱和，所以磁导率是低的。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

junya0511
3楼2016-04-06 11:56:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yapiliu

木虫 (正式写手)

Dr.

【答案】应助回帖

要确定是不是软磁材料，需要从图上读出材料的矫顽力，“硬”磁性材料是指矫顽力在10kA/m(125 Oe)以上的磁性材料，而“软”磁性材料的矫顽力在1 kA/m(1.25Oe)以下。  自己看一下就知道了。
赞一下 回复此楼
4楼2016-04-06 11:59:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yapiliu

木虫 (正式写手)

Dr.

【答案】应助回帖

★ ★ ★ ★ ★
junya0511: 金币+5, ★★★很有帮助 2016-04-11 10:23:19
想发一长磁导率随磁场变化的图，贴不上去，自己查一下书，就知道了。
赞一下 回复此楼
5楼2016-04-06 12:02:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

junya0511

铜虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by yapiliu at 2016-04-06 11:56:10
计算基本上是正确的，如果在那么大的磁场下，磁导率是很低的。
磁导率的定义为ur=B/(uoH)，其中uo是真空的磁导率，但由于B随H是变化的，对应不同的点，磁导率的值是不同的。3000 Oe时，材料已经趋近饱和，所以磁导 ...

太感谢了！
可是，3000Oe时，从曲线上看，材料距离饱和还是有一段差距的，而且，在很小的外磁场中，如55 Oe时，M为6.68emu/g，算出来也才是11.9，那么磁导率也就是12.9，和实际相差还是太大了。
赞一下 回复此楼
carpe diem
6楼2016-04-11 10:19:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

junya0511

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by yapiliu at 2016-04-06 12:02:45
想发一长磁导率随磁场变化的图，贴不上去，自己查一下书，就知道了。

磁导率曲线图我看过了，谢谢！如果确认计算没错误，那么可能这就是实际的结果了，虽然和实际相差太大了
赞一下 回复此楼
carpe diem
7楼2016-04-11 10:21:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宋娇艳

新虫 (初入文坛)
楼主，出现和你一样的问题，请问你是怎么解决的？急求

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-05-23 11:16:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ycsylvia

金虫 (初入文坛)

【答案】应助回帖

117emu/g, 但密度的单位是7850kg/m3，所以在换算时这里是不是还差了个1000
赞一下 回复此楼
9楼2017-06-22 10:18:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

回眸浅笑

木虫 (正式写手)
引用回帖:
9楼: Originally posted by ycsylvia at 2017-06-22 10:18:27
117emu/g, 但密度的单位是7850kg/m3，所以在换算时这里是不是还差了个1000

1emu/g=1Am2/kg

发自小木虫IOS客户端
回复此楼
10楼2017-10-20 19:58:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
