[求助] ICEM画弯管网格保证y+<1求助 已有3人参与

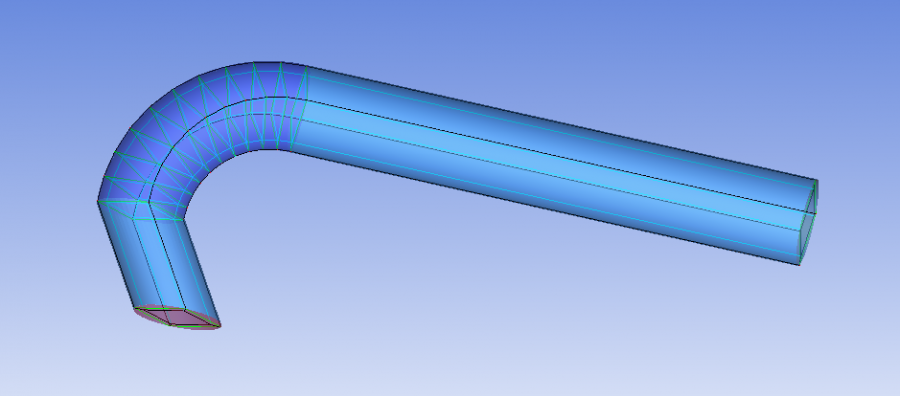

由于要保证y+<1，因此第一层网格高度为0.00085mm，我进行结构网格划分如下

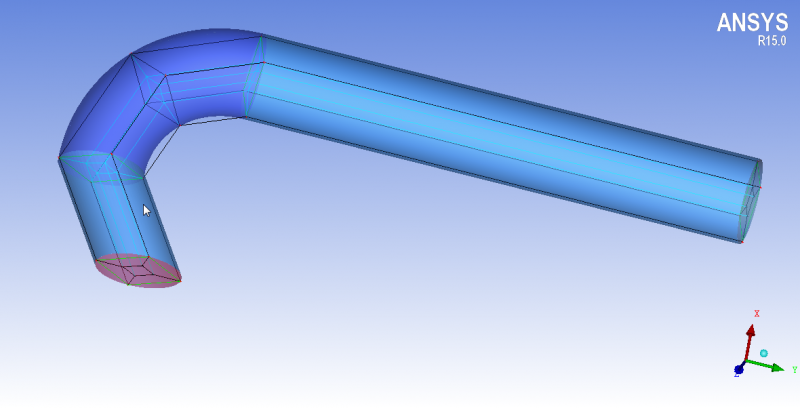

ICEM画弯管网格保证y+<1求助

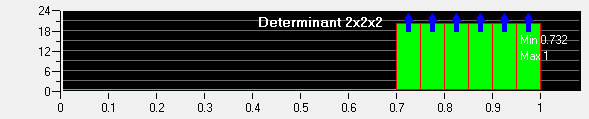

但是在对圆周方向上进行节点分布时，只有设置节点数为33，才能保证网格质量为正（此时平均节点间距为11mm），试过增大或者减小节点数以及改变节点分布规律，都会导致在壁面处出现负体积（另外一侧情况相同）

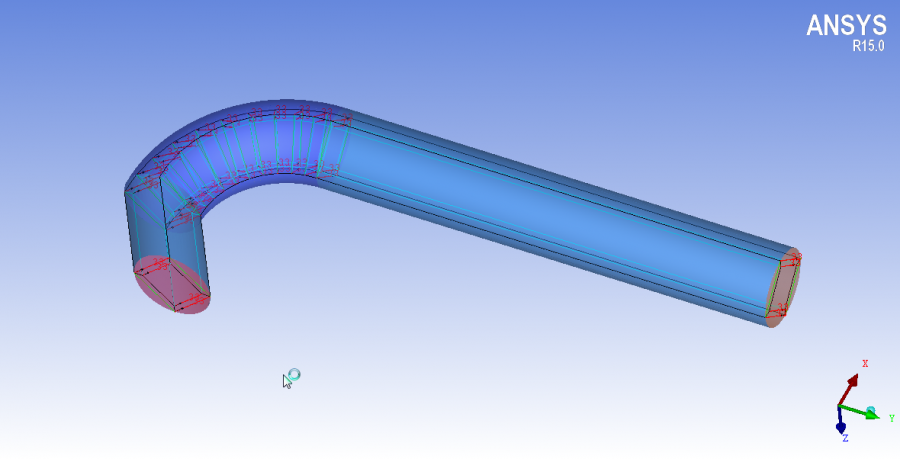

ICEM画弯管网格保证y+<1求助-1
请教大家有知道如何解决的吗？

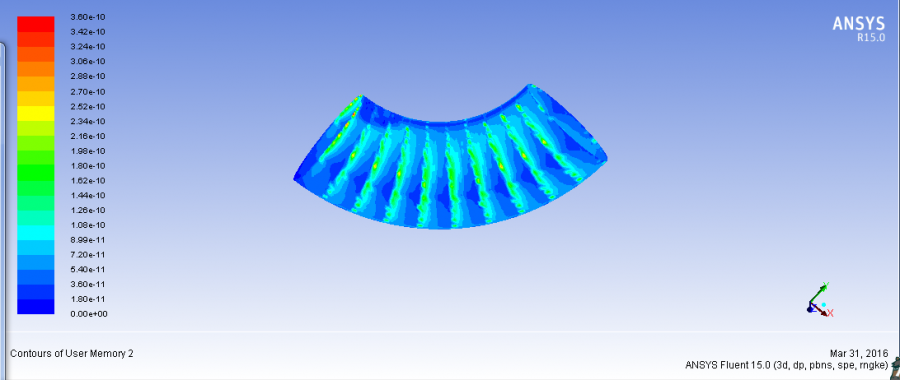

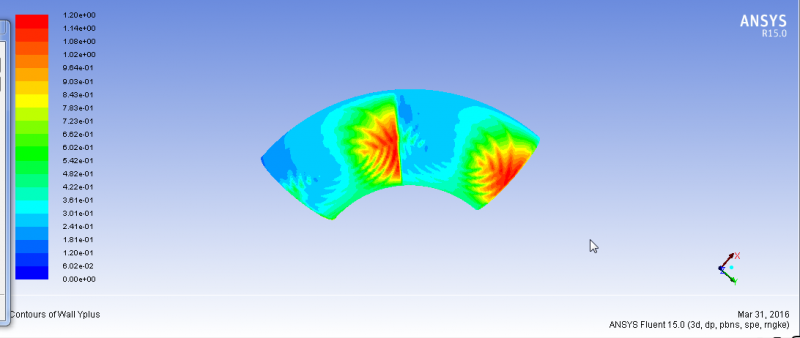

此外用fluent计算y+的分布也很怪异（这个case只算了60多步，之前计算过第一层的高度是可以满足y+<1的）
ICEM画弯管网格保证y+<1求助-2
回复此楼

» 猜你喜欢
1楼 2016-03-31 22:12:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lx901023

至尊木虫 (职业作家)
y+小于1，你选择的是直接模拟吗？

发自小木虫Android客户端
赞一下(1人) 回复此楼
其实我想说，以上结论是我瞎编的。。。
2楼2016-04-01 01:47:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S翰墨书香

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
弯曲部分应该多切分几次，使其更好的贴合弯曲的管壁
赞一下(1人) 回复此楼
你若成功，我陪你君临天下；你如失败，我陪你东山再起
7楼2016-04-01 10:41:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhixin_1

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by S翰墨书香 at 2016-04-01 10:41:45
弯曲部分应该多切分几次，使其更好的贴合弯曲的管壁

ICEM画弯管网格保证y+<1求助-3
我试过切分这么多次，结果还是一样的
节点数设为33，网格质量正常
ICEM画弯管网格保证y+<1求助-4
ICEM画弯管网格保证y+<1求助-5

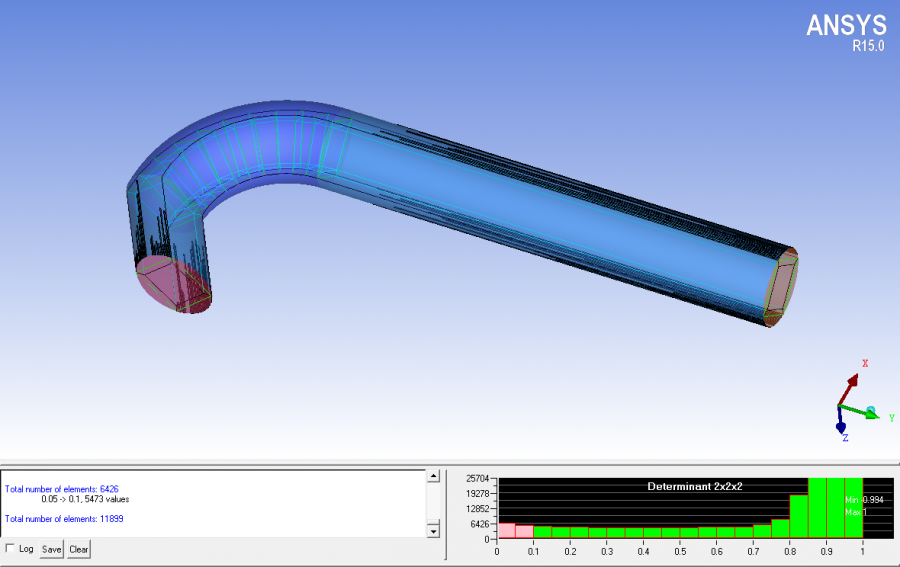

节点数改为50，壁面处出现负体积及较差网格（当第一层网格厚度取0.1以上时不会出现这种情况）
ICEM画弯管网格保证y+<1求助-6
ICEM画弯管网格保证y+<1求助-7
赞一下(1人) 回复此楼
8楼2016-04-01 12:34:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)
你的认识是对的，增强的必须在1左右，网格质量是因为你的第一层太小了，模型的进口面和管道外表面有缝，你的网格尺寸大的时候不会有问题，小了就凸显出来了

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

zhixin_1
格物致知专做科研
21楼2016-04-02 17:03:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhixin_1

铜虫 (小有名气)
送红花一朵
引用回帖:
21楼: Originally posted by 格物要致知 at 2016-04-02 17:03:17
你的认识是对的，增强的必须在1左右，网格质量是因为你的第一层太小了，模型的进口面和管道外表面有缝，你的网格尺寸大的时候不会有问题，小了就凸显出来了

非常感谢你的回答，我之前使用ug画结构然后导入到icem里面，今天直接利用icem建模，发现没有这个问题了。应该是模型存在微小裂缝的问题
赞一下(1人) 回复此楼
25楼2016-04-07 12:43:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhixin_1

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by lx901023 at 2016-04-01 01:47:30
y+小于1，你选择的是直接模拟吗？

因为需要近壁面的流动情况，所以选用的是RNG k-e以及enhanced wall function
赞一下 回复此楼
3楼2016-04-01 08:56:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
这个模型要求y+小于1吗？你的第一层网格厚度是在太小了，如果确实这样，考虑其他方法:1更换湍流模型模拟.2改变做网格的方法。

发自小木虫Android客户端
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
4楼2016-04-01 09:28:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhixin_1

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by lx901023 at 2016-04-01 09:28:09
这个模型要求y+小于1吗？你的第一层网格厚度是在太小了，如果确实这样，考虑其他方法:1更换湍流模型模拟.2改变做网格的方法。

增强壁面函数不是要求y+接近于1吗。我尝试着用过sst模型，但是开始就提示发散了。改变网格的做法我不知道弯管还可以怎么画
赞一下 回复此楼
5楼2016-04-01 10:01:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LISH0025

金虫 (小有名气)
Y plus本来就跟shear stress有关，这个不是fluid properity 它只是一个flow parameter，你只算了60 iter所以看上去奇怪也很正常。第二，你说的会出现负体积，应该是你没有分好block，节点少顶多网格质量差，不会出现负体积。

发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-04-01 10:20:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhixin_1

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by LISH0025 at 2016-04-01 10:20:14
Y plus本来就跟shear stress有关，这个不是fluid properity 它只是一个flow parameter，你只算了60 iter所以看上去奇怪也很正常。第二，你说的会出现负体积，应该是你没有分好block，节点少顶多网格质量差，不会出现 ...

算了几个case，其实并不是说y+的分布奇怪，只是我取第一层单元上的质量分数分布在不同的弯管block数下会有不同的结果
ICEM画弯管网格保证y+<1求助-8

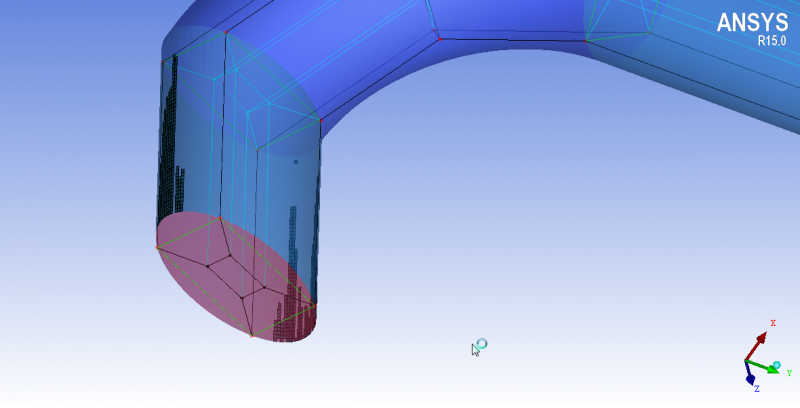

上面那个分布，在关联block的地方明显表现出较大值，我试过分成2—10个块（弯管部位），分布都是类似上图的分布，在block关联的地方出现较大值。我觉得这显然是不合理的，因此觉得弯管的网格划分可能有问题
赞一下 回复此楼
9楼2016-04-01 12:40:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LISH0025

金虫 (小有名气)
引用回帖:
9楼: Originally posted by zhixin_1 at 2016-04-01 12:40:16
算了几个case，其实并不是说y+的分布奇怪，只是我取第一层单元上的质量分数分布在不同的弯管block数下会有不同的结果

上面那个分布，在关联block的地方明显表现出较大值，我试过分成2—10个块（弯管部位），分布 ...

你的tube就是比较简单的圆形截面拉伸吗？我下午没事，可以试试

发自小木虫IOS客户端
赞一下 回复此楼
10楼2016-04-01 13:02:02
