小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 汽车外流场Fluent瞬态求解求助
101/1返回列表
查看: 2466  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yizhandaodi

金虫 (初入文坛)

[求助] 汽车外流场Fluent瞬态求解求助 已有1人参与

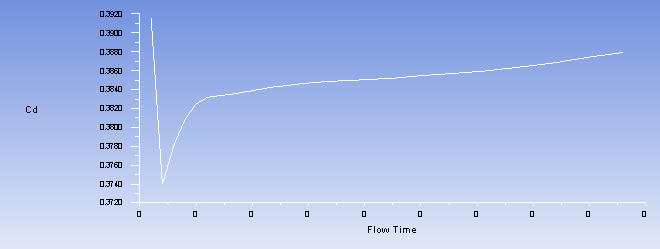

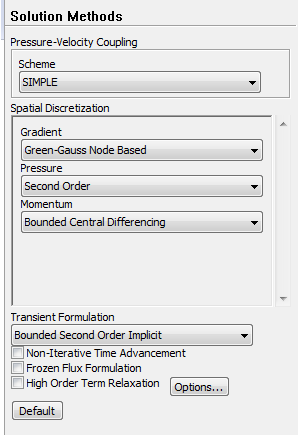

各位大神，，，我在用FLuent算完汽车外流场稳态阶段后，紧接着进行瞬态的求解。如果按照论文上的Solution Method的设置方法，总是开始一小会后曲线就发散。如果我改成下面的设置的话，不知道有没有问题；还有就是采用这种设置一开始的残差曲线、升力系数曲线和阻力系数曲线不知道走势是否正确？还望大神指点一二，不胜感激！

汽车外流场Fluent瞬态求解求助


汽车外流场Fluent瞬态求解求助-1


汽车外流场Fluent瞬态求解求助-2


汽车外流场Fluent瞬态求解求助-3
回复此楼

» 猜你喜欢
1楼 2016-03-31 17:09:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

钝感力

铁杆木虫 (著名写手)
顶楼主！

发自小木虫Android客户端
回复此楼
2楼2016-03-31 18:05:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
改非定常发散，很有可能是时间步长过大造成的
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

yizhandaodi
3楼2016-03-31 21:00:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yizhandaodi

金虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by 微流咨询 at 2016-03-31 21:00:17
改非定常发散，很有可能是时间步长过大造成的

大神，谢谢您的回帖。。。您说的改“非定常发散”是啥意思，，，我的时间步长取的0.0001，感觉已经很小了。。。
赞一下(1人) 回复此楼
4楼2016-03-31 21:04:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

我的意思是你定常计算不发散，改成非定常就发散了，那很有可能是因为时间步长过大造成的。

现在看你的 时间步长并不大，那这个还确实没有遇到过。

不知道你定常计算改为非定常，除了将求解器从定常改为非定常，还改了什么设置？？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

yizhandaodi
5楼2016-04-01 09:46:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yizhandaodi

金虫 (初入文坛)
送红花一朵
引用回帖:
5楼: Originally posted by 微流咨询 at 2016-04-01 09:46:49
我的意思是你定常计算不发散，改成非定常就发散了，那很有可能是因为时间步长过大造成的。

现在看你的 时间步长并不大，那这个还确实没有遇到过。

不知道你定常计算改为非定常，除了将求解器从定常改为非定常 ...

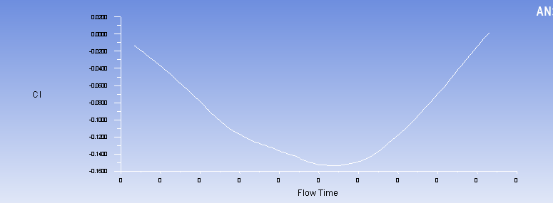

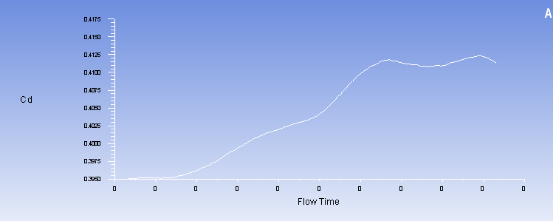

现在的Cl和Cd曲线变成了这样，就是会在一定的范围内来回波动，，，是不是这样算下去就差不多正确了呢。。。
汽车外流场Fluent瞬态求解求助-4


汽车外流场Fluent瞬态求解求助-5
赞一下(1人) 回复此楼
6楼2016-04-01 14:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
yizhandaodi: 金币+30, ★★★很有帮助 2016-04-02 09:00:19
这叫发散？？？
如果最后cd和cl呈规律震荡或不变了，就认为收敛了
赞一下 回复此楼
7楼2016-04-01 22:13:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yizhandaodi

金虫 (初入文坛)
引用回帖:
7楼: Originally posted by 微流咨询 at 2016-04-01 22:13:42
这叫发散？？？
如果最后cd和cl呈规律震荡或不变了，就认为收敛了

恩恩，现在是有在一个范围内波动，但是不是属于那种正弦或者余弦那种规律的。。。
赞一下 回复此楼
8楼2016-04-01 23:05:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DynamiciL

新虫 (初入文坛)
请问参考值的length是怎么得到的 我也是计算Ahmed外流场的
赞一下 回复此楼
9楼2017-12-20 20:48:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小吴风工程

新虫 (初入文坛)
肯定不是正弦余弦，因为升力曲线会包含有多个漩涡脱落频率，

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-12-21 23:14:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
