[求助]
离心雾化模拟
|

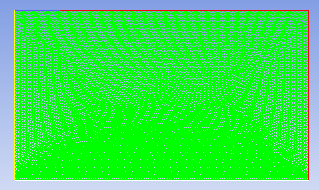

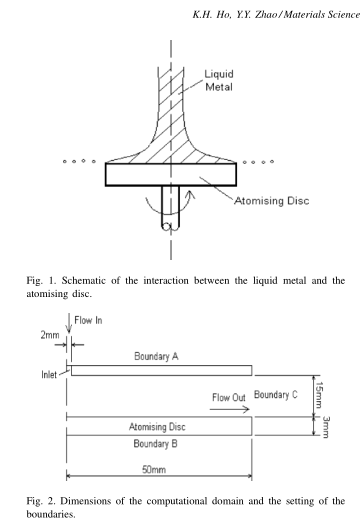

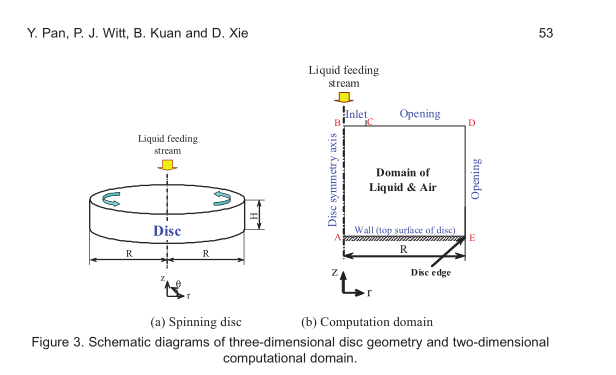

本人做离心雾化模拟，想用fluent vof进行二维模拟。这是我做的网格，只是不知道对称旋转轴怎么选好像只有轴而没有旋转啊。现在知道边界层用sst模型，但是不知道涡流中心区用什么模型。两个图给的信息不同，不知道这CD到底设置为什么边界条件。图中一个是open一个是wall，我已经蒙了，但两个图一个是针对cfx的，一个针对3D-flow的，但我想用fluent做。CD设为wall，而DE设为出口压力行不行。我假设金属液流是不可压缩的行不行，然后BC用入口速度，这困扰我很久了。一论文说，二维的用六面体网格，我一下就蒙了，我只会gambit，用三角形网格行不行。文献说y+为0.1，可是我只知道雷诺数的范围啊不知道速度，能求第一层网格的距离吗，距离比用1.2行不行，层数用15层行不行。fluent检测网格最小体积为负值，这怎么回事。关键如果密度一直就太密了啊，我在AE边分了160个网格，大小均匀不知道行不行。还有如何确定BC边流入的是金属液体，如何设定ABDE区域为金属液和空气的混合区域。求解器用sample，二阶迎风行吗，步长怎么设置。各路大神求救啊，能解决一两个问题也行，感谢！！！ @24L~NC5{@K~H$AH_A3OU_2.png  88ZYKY}[2F_8{)RKS230K35.png  K$HQQXW(3_30Y{}~D_%`K00.png |
