[求助] 铝合金焊后热处理后发现接头焊缝区与热影响区之间出现一个黑色条带 已有2人参与

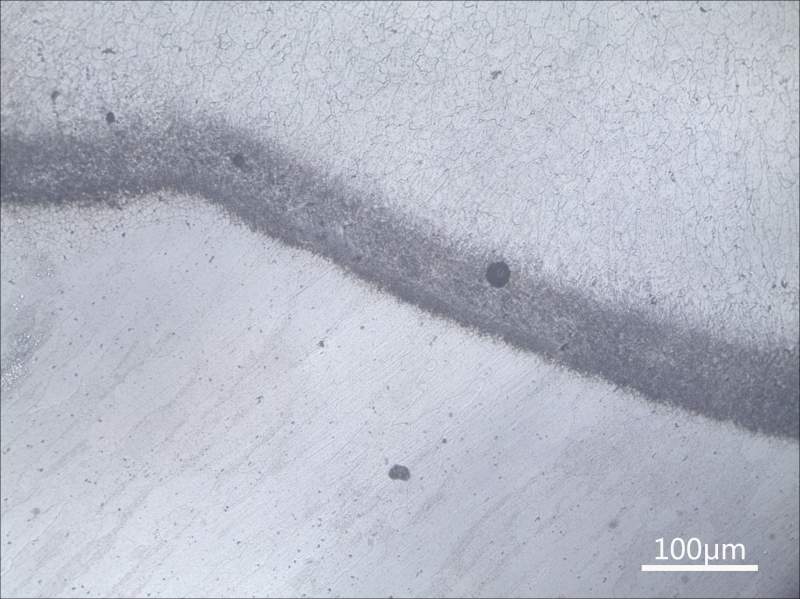

母材为7系铝合金,主要合金元素为Zn 4-5%,Mg 1-2%;焊丝为ER5356焊丝其主要合金元素为Mg 4.5-5.5。铝合金接头焊后热处理后发现在焊接接头焊缝区与热影响区之间出现一个黑色条带,黑色条带基本与熔合区重合,热处理方式为固溶后人工时效,不知道这个黑色条带产生的原因是是什么,是发生氧化还是热处理过程中发生了元素的扩散,也不确定这些黑色物质是什么,做了个EDS貌似也没有多出其它元素。图分别为在金相显微镜下100倍与400倍的金相照片,希望虫友能给提供些信息。

铝合金焊后热处理后发现接头焊缝区与热影响区之间出现一个黑色条带


铝合金焊后热处理后发现接头焊缝区与热影响区之间出现一个黑色条带-1

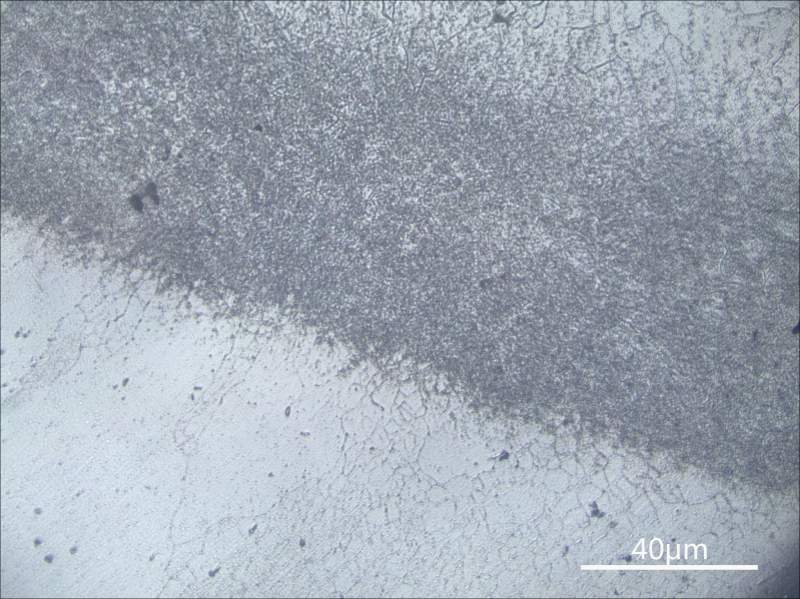

400倍.jpg@wacky1980@comma
回复此楼
铝合金材料,搅拌摩擦焊。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crostion

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
聊大小树林: 金币+5, ★有帮助 2016-07-11 21:12:41
从图上看有点像元素偏析,做EDS后,看看各元素的 比例
2楼2016-07-11 20:38:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dannyjackp

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
聊大小树林: 金币+5, ★★★很有帮助 2017-03-20 14:23:39
焊缝的过渡区,样品腐蚀得不是很好。
此处Mg2Si会比较多。
3楼2017-03-20 10:41:25
