[求助] ANSYS中如何建立COMBINATION39单元？

请问大家，我要模拟的是纤维混凝土的粘结性能，施加了弹簧单元COMBINATION39，用耦合施加的，但在求解过程中出现了错误，下面是有关弹簧单元建立的命令流（只截取了有关弹簧单元的命令流），请大神们帮忙看看施加弹簧单元这部分是不是不太对啊。
Et,3,combin39
Keyopt,3,3,2   !2D轴向单元,Y平动
Keyopt,3,6,1   !输出每个单元的F-D曲线表（仅在第一迭代步）
Keyopt,3,1,0
Keyopt,3,2,1
R,3,0,0,0.018,913,0.019,958   !定义弹簧单元的粘结力-滑移曲线
Rmore,0.119,958,0.6,913,0.7,913
……
cpintf,uy !创建节点的耦合自由度UY
*get,cpmax,cp,,max !获取藕合组总数
type,3
real,3
*do,i,1,cpmax
*get,n1,cp,i,term,1,node !获取第i组的第一个节点号
*get,n2,cp,i,term,2,node !获取第i组的第二个节点号
e,n1,n2
*enddo
cpintf,ux

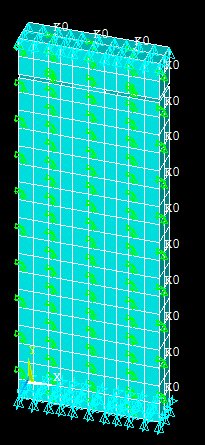

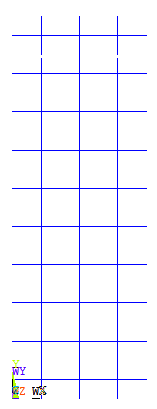

模型外边为混凝土，里面为纤维网

ANSYS中如何建立COMBINATION39单元？


ANSYS中如何建立COMBINATION39单元？-1
回复此楼

» 猜你喜欢
1楼 2016-03-30 09:28:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牛奶汪汪

金虫 (小有名气)
除了用耦合建立弹簧单元，可以直接建立弹簧单元么？
赞一下 回复此楼
2楼2016-03-31 09:04:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

活在当下bj

新虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
牛奶汪汪: 金币+2, ★有帮助 2016-05-18 19:58:29
引用回帖:
2楼: Originally posted by 牛奶汪汪 at 2016-03-31 09:04:39
除了用耦合建立弹簧单元，可以直接建立弹簧单元么？

可以的，我一般用eintf命令
赞一下 回复此楼
3楼2016-04-01 17:31:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牛奶汪汪

金虫 (小有名气)
引用回帖:
3楼: Originally posted by 活在当下bj at 2016-04-01 17:31:06
可以的，我一般用eintf命令...

我试过EINTF，因为没找到命令流，就用操作做的。
我是建好模型后在需要建立弹簧单元的位置建立了重合节点，设置TYPE和REAL值，然后用EINTF的GUI操作（preprocessor-modeling-create-elements-auto numbered-at coincid nd)，之后加载求解，是这样加弹簧单元么？
那我想加双向弹簧，X和Y方向的，怎样设置弹簧的方向呢？
赞一下 回复此楼
4楼2016-04-06 10:23:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

123cad

新虫 (小有名气)
好像是可以在同一个节点建立两个弹簧单元，分别表示x.y方向

发自小木虫Android客户端
赞一下 回复此楼
5楼2018-12-19 17:25:26
