[求助] 谁能帮忙解释一下到底这个图什么意思? 已有1人参与

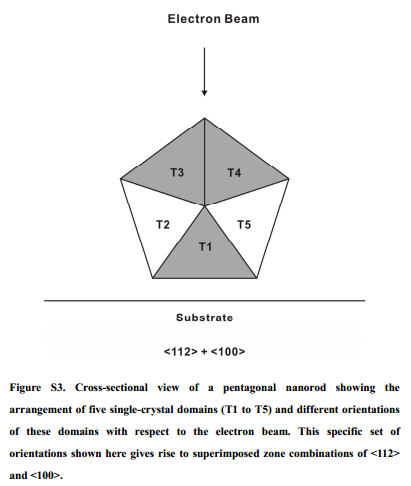

谁能帮忙解释一下到底这个图什么意思?

谁能帮忙解释一下到底这个图什么意思?
回复此楼
中山大学化学学院
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

bachier

金虫 (职业作家)

apple_tree: 回帖置顶 2016-03-30 09:59:27
引用回帖:
5楼: Originally posted by apple_tree at 2016-03-30 08:32:33
能再帮忙解释一下那个晶带轴是怎么得到的吗?晶体学没怎么学好

...

我说了啊,对于金银来说,都是简单的面心立方,他们如果颗粒形状很规则,知道外晶面是什么,很容易判断晶带轴。
比如立方体外面都是100晶面,一般来说它都是一个面平行于基地(一般来说是碳膜),这个时候电子束垂直照射,其方向指数和其垂直的晶面指数是相同的,也就是说如果垂直于100面,晶带轴就可以认为是<100>或者同等方向的。如果是纳米片,那么两边是大的111面,带轴就是<111>。你最好去看看电子衍射和晶体结构了。
6楼2016-03-30 09:50:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

bachier

金虫 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
意思很明确阿,就是一根五重孪晶的纳米棒平躺基地上,电子束垂直于基地照射下来,由于是五重栾晶,对有的晶去是<100>带轴,对有的晶区是另外一个。
2楼2016-03-29 12:55:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

apple_tree

新虫 (小有名气)

引用回帖:
2楼: Originally posted by bachier at 2016-03-29 12:55:21
意思很明确阿,就是一根五重孪晶的纳米棒平躺基地上,电子束垂直于基地照射下来,由于是五重栾晶,对有的晶去是<100>带轴,对有的晶区是另外一个。

那<112>和<110>晶面是怎么得出来的呢?还有T1-T5分成了两种颜色,有什么特别的区别吗?这五个面应该是等价的吧
中山大学化学学院
3楼2016-03-29 20:37:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bachier

金虫 (职业作家)

这种晶体形状一定,放置方向一定,晶带轴一看便知,五个111面等同无区别

发自小木虫IOS客户端
4楼2016-03-29 21:29:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

apple_tree

新虫 (小有名气)

引用回帖:
4楼: Originally posted by bachier at 2016-03-29 21:29:58
这种晶体形状一定,放置方向一定,晶带轴一看便知,五个111面等同无区别

能再帮忙解释一下那个晶带轴是怎么得到的吗?晶体学没怎么学好
谁能帮忙解释一下到底这个图什么意思?-1

中山大学化学学院
5楼2016-03-30 08:32:33
