[求助] matlab四维作图，如何用一个颜色表示一个数值范围 已有1人参与

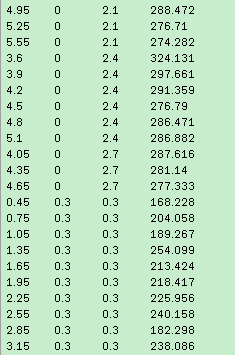

我是MATLAB的初学者，之前一点都没有接触过，我有一组数据，前三列分别是XYZ坐标，最后一列是数值，想要用颜色来表示这个数值，但是一个颜色表示一个数值范围。例如说，红色表示280-300，那么在这个范围内的数值就都表现为红色。
能不能帮我写一下程序代码，我基本上不太懂

matlab四维作图，如何用一个颜色表示一个数值范围
回复此楼

» 猜你喜欢
1楼 2016-03-29 10:44:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WanderingHeart

铁杆木虫 (著名写手)
这个可视化有点难啊，即使你能把颜色和数值对应起来画出来的图还得有一定透明度吧，不然怎么看呢？
赞一下 回复此楼
2楼2016-03-29 11:35:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yourghurt

金虫 (小有名气)

【答案】应助回帖

★ ★
jjdg: 金币+2, 应助指数+1, 感谢参与 2016-03-31 19:41:28
可以使用scatter3函数。比如令a为你的数据矩阵，要画这个图可以使用以下命令：
n=size(a, 1);
scatter3(a(:, 1), a(:, 2), a(:, 3), ones(n， 1)*30， a(:, 4), 'filled');
colorbar；
% scatter(X, Y, Z, S, C)
% X, Y, Z坐标，S是每个点的大小，C是颜色
赞一下 回复此楼
夜色之浓，莫过于黎明前的黑暗
3楼2016-03-29 12:10:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

r123ed

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
人为的加上判断咯 如果是大于某个值，用某种颜色，具体代码楼上有给出的
赞一下 回复此楼
shape memory
4楼2016-03-29 12:32:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ehaoba

金虫 (小有名气)
引用回帖:
3楼: Originally posted by yourghurt at 2016-03-29 12:10:32
可以使用scatter3函数。比如令a为你的数据矩阵，要画这个图可以使用以下命令：
n=size(a, 1);
scatter3(a(:, 1), a(:, 2), a(:, 3), ones(n， 1)*30， a(:, 4), 'filled');
colorbar；
% scatter(X, Y, Z, S,  ...

出来的只是一些点，我想要一个三维立体图，就是知道一部分数值，再通过插值获得中间的数值，最后得到一个立体图，请问，您有没有什么好的建议？
赞一下 回复此楼
5楼2016-03-29 20:39:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yourghurt

金虫 (小有名气)
引用回帖:
5楼: Originally posted by ehaoba at 2016-03-29 20:39:04
出来的只是一些点，我想要一个三维立体图，就是知道一部分数值，再通过插值获得中间的数值，最后得到一个立体图，请问，您有没有什么好的建议？...

你可以参考这个帖子
http://www.ilovematlab.cn/thread-167112-1-1.html
赞一下 回复此楼
夜色之浓，莫过于黎明前的黑暗
6楼2016-03-29 22:25:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ehaoba

金虫 (小有名气)
引用回帖:
6楼: Originally posted by yourghurt at 2016-03-29 22:25:00
你可以参考这个帖子
http://www.ilovematlab.cn/thread-167112-1-1.html...

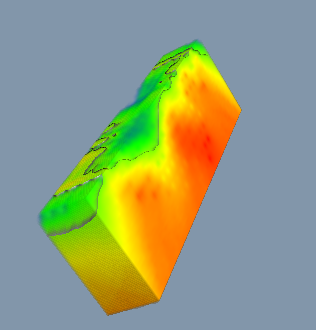

我想要的是这样的立体图，然后中间有很多slice切片，可以清楚地看到内部的变化情况，您能帮我看一下吗？
matlab四维作图，如何用一个颜色表示一个数值范围-1
赞一下 回复此楼
7楼2016-03-30 11:01:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yourghurt

金虫 (小有名气)
引用回帖:
7楼: Originally posted by ehaoba at 2016-03-30 11:01:18
我想要的是这样的立体图，然后中间有很多slice切片，可以清楚地看到内部的变化情况，您能帮我看一下吗？

...

Matlab 可以画这种图，只要你有相关数据就可以。这里有一些例子可以参考： http://www.mathworks.com/help/matlab/ref/slice.html
但是从你贴的图来看，你的数据不是标准的网格数据；
赞一下(1人) 回复此楼
夜色之浓，莫过于黎明前的黑暗
8楼2016-03-31 07:01:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ehaoba

金虫 (小有名气)
引用回帖:
8楼: Originally posted by yourghurt at 2016-03-31 07:01:53
Matlab 可以画这种图，只要你有相关数据就可以。这里有一些例子可以参考： http://www.mathworks.com/help/matlab/ref/slice.html
但是从你贴的图来看，你的数据不是标准的网格数据；...

但是我看那个帖子上v = x.*exp(-x.^2-y.^2-z.^2);
也就是说v的值和xyz是有一定函数关系的，但是我的值和坐标并非是函数关系，是相互独立的
另外，我的数据的确不是标准的网格数据，但是我想通过插值的方法让它实现，这个您看能行吗？
赞一下 回复此楼
9楼2016-03-31 08:50:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

勺子商

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by ehaoba at 2016-03-31 08:50:24
但是我看那个帖子上v = x.*exp(-x.^2-y.^2-z.^2);
也就是说v的值和xyz是有一定函数关系的，但是我的值和坐标并非是函数关系，是相互独立的
另外，我的数据的确不是标准的网格数据，但是我想通过插值的方法让它实 ...

楼主现在做好了吗？我也遇到了这样的问题
赞一下 回复此楼
10楼2018-07-04 10:59:55
