| 查看: 1503 | 回复: 4 | |||
angelyao_000新虫 (小有名气)
|
[交流]
显微镜下钢的微观结构分析 已有1人参与
|
|

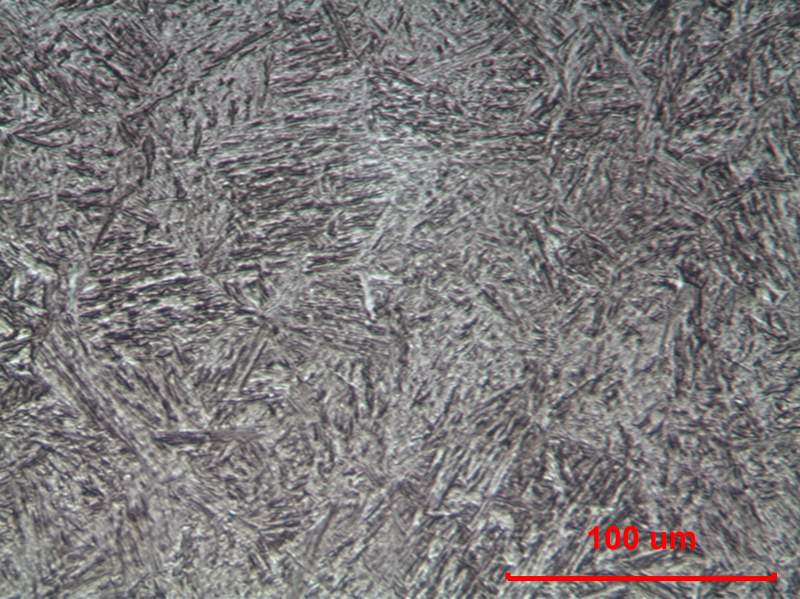

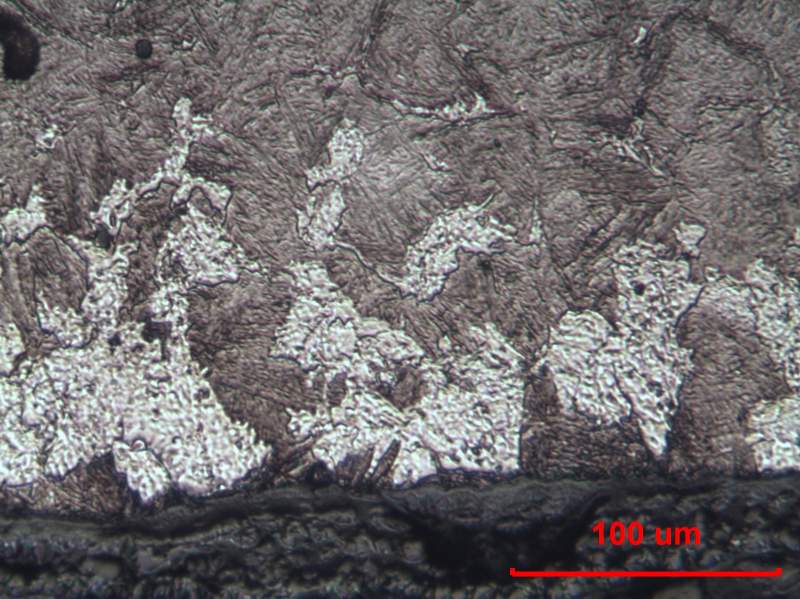

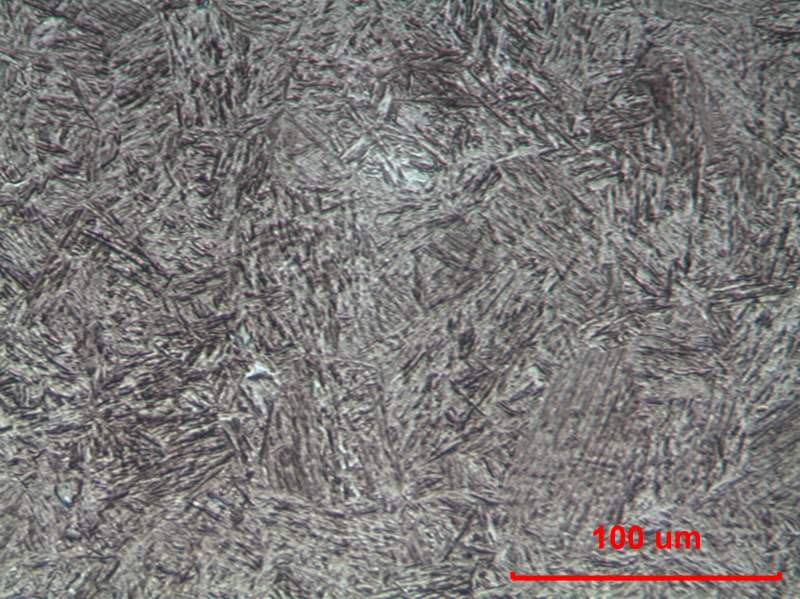

Hi ！ 各位走过路过的大神们，这是第一次做钢的微观结构分析，用的300M钢（0.38 – 0.43 C, 0.6 – 0.8 Mn, 1.6 Si, 0.2 – 0.3 Mo, 1.65 – 2.00 Ni, 0.7 – 0.9 Cr, 0.001 – 0.016 Ti, 0.0008 S, 0.002 N; wt %）在空气中加热到900°后，放置1小时，之后冷却到650°保持45分钟，再在空气中冷却至室温。 前四张图是靠近sample中心取了四个不同位置得到，最后一张是sample边缘。 求各位大神分析一下这个微观结构都有什么以及原因（最好能大概量化一下各种结构的占比），不胜感激！！！  center1.jpg  center2.jpg  center3.jpg  center4.jpg  edge.jpg |
回复此楼» 猜你喜欢
听说今天filecode变了
已经有33人回复
-
基金中了
已经有6人回复
-
filecode
已经有14人回复
-
固定端突然变了，今天
已经有7人回复
-
filecode
已经有11人回复
-
大家散了吧，后缀研究没有意义，别浪费时间了，过好目前的每一天，不要焦虑
已经有6人回复
-
一个有机合成实验室都需要哪些设备？
已经有12人回复
-
求各位大神看下
已经有33人回复
-
咨询面上基金
已经有7人回复
-
影响面上的因素
已经有11人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 显微镜下300M刚的微观结构分析
已经有7人回复
2楼2016-04-02 04:52:40
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
看第一张以粒状贝氏体和板条贝氏体为主，比例的话大概7：3。这种具体组织比例的话最好做一下彩色金相，同时建议你好好了解一下贝氏体。 发自小木虫Android客户端 |
3楼2016-04-02 09:06:29
angelyao_000
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 15.9
- 帖子: 54
- 在线: 182.4小时
- 虫号: 4122964
- 注册: 2015-10-07
- 专业: 无机非金属类光电信息与功
你好，你说的粒状和板条贝氏体是不是对应羽毛（上贝）和针尖状（下贝）贝氏体？4楼2016-04-08 21:28:39
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
马氏体不是很明显，但一般贝氏体钢中或多或少都会含有。板条贝氏体包括上贝氏体和下贝氏体。冷速较慢的话，上贝氏体多点，冷速叫快的话，下贝氏体多，看你组织里，主要是上贝氏体和粒状贝氏体。 发自小木虫Android客户端 |
5楼2016-04-09 09:54:50
50
