[求助] 体渐变网格的划分 已有3人参与

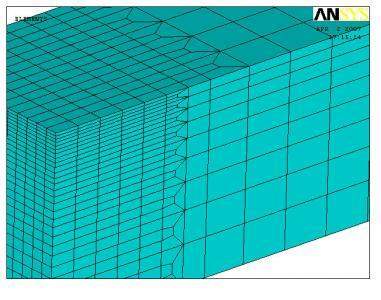

求助像这种渐变网格的体划分应该怎么操作？

体渐变网格的划分
回复此楼

» 收录本帖的淘帖专辑推荐

CFD模拟

» 猜你喜欢
1楼 2016-03-28 17:06:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

小左儿

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
自己写的一个网格划分的例子。可以看看。
http://blog.sina.com.cn/s/blog_6465f2ed0102x0wm.html
赞一下(2人) 回复此楼
微信公众号：CAE技术分享
3楼2016-03-28 22:41:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小左儿

版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
5楼: Originally posted by jiekai 189 at 2016-03-29 09:15:14
像这样的网格怎么划分

...

一样的思路。
你这个是回转体，所以只需要建立一部分的模型画网格，然后再全部环向阵列。
上面我的方法是得到一个表面的渐变网格。
如果再加一个侧面，同样的方法得到渐变网格。
最后扫掠整个实体，厚度方向也就渐变了。
一样的。
赞一下(2人) 回复此楼
微信公众号：CAE技术分享
7楼2016-03-29 10:55:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

david26y

兑换贵宾

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jiekai 189: 金币+10, ★有帮助 2016-04-01 18:49:43
首先说楼主这不叫渐变，渐变是像5楼图中右侧立面那样从上到下每行网格都比上一行更宽。
而像1楼的图中那样只是网格细化，也不难。
比较简单有效的方法是用hypermesh这类前处理软件，上面的几幅图可能都是这样做的。
如果不想学新的软件，那么ANSYS也是可以实现的。
我的方法是将需要过渡的部分分割成独立的体，然后两侧分别设置不同的网格密度，再划分网格就行了。
赞一下(1人) 回复此楼
8楼2016-03-30 09:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S翰墨书香

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

引用回帖:
8楼: Originally posted by david26y at 2016-03-30 09:12:31
首先说楼主这不叫渐变，渐变是像5楼图中右侧立面那样从上到下每行网格都比上一行更宽。
而像1楼的图中那样只是网格细化，也不难。
比较简单有效的方法是用hypermesh这类前处理软件，上面的几幅图可能都是这样做的 ...

请问ANSYS中，ICEM可实现这个功能吗？
赞一下(1人) 回复此楼
你若成功，我陪你君临天下；你如失败，我陪你东山再起
10楼2016-04-01 14:38:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

小左儿

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
我会。
1.壳单元+实体单元
2.设置外层面各部分线的分数
3.画面网格
4.画体网格
5.删除壳单元画的网格
6.删除壳单元

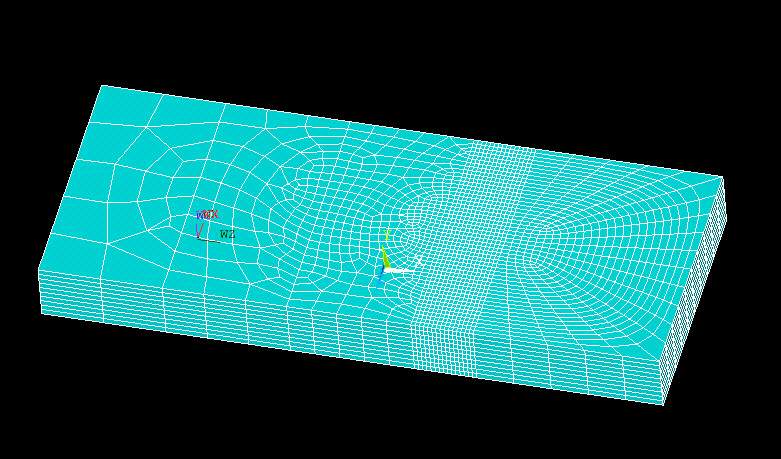

体渐变网格的划分-1
2016-3-28 20-04-23.jpg
赞一下 回复此楼
微信公众号：CAE技术分享
2楼2016-03-28 20:06:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiekai 189

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
2楼: Originally posted by 小左儿 at 2016-03-28 20:06:22
我会。
1.壳单元+实体单元
2.设置外层面各部分线的分数
3.画面网格
4.画体网格
5.删除壳单元画的网格
6.删除壳单元

2016-3-28 20-04-23.jpg
...

上表面是渐变了，厚度也要渐变怎么划分呢
赞一下 回复此楼
4楼2016-03-29 09:14:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiekai 189

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
2楼: Originally posted by 小左儿 at 2016-03-28 20:06:22
我会。
1.壳单元+实体单元
2.设置外层面各部分线的分数
3.画面网格
4.画体网格
5.删除壳单元画的网格
6.删除壳单元

2016-3-28 20-04-23.jpg
...

像这样的网格怎么划分

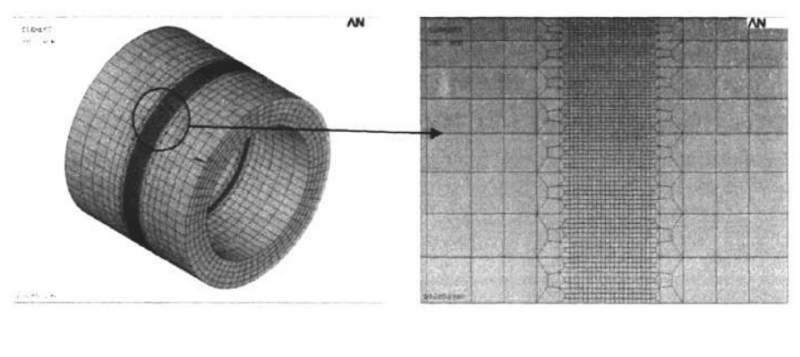

体渐变网格的划分-2
赞一下 回复此楼
5楼2016-03-29 09:15:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

louis.lu

实习版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
5楼: Originally posted by jiekai 189 at 2016-03-29 09:15:14
像这样的网格怎么划分

...

找一款软件，叫做cubit，里面的网格细化功能相当好用，能够满足你要的这种效果。见下图。

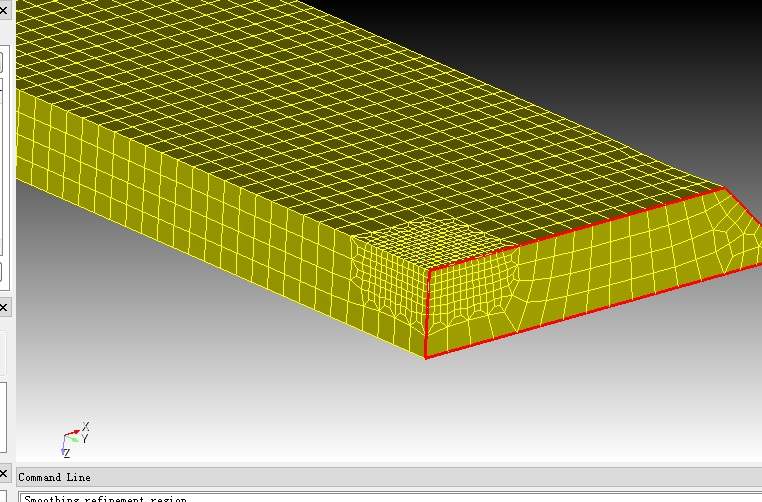

体渐变网格的划分-3
赞一下 回复此楼
Simufact.welding
6楼2016-03-29 10:35:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S翰墨书香

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
8楼: Originally posted by david26y at 2016-03-30 09:12:31
首先说楼主这不叫渐变，渐变是像5楼图中右侧立面那样从上到下每行网格都比上一行更宽。
而像1楼的图中那样只是网格细化，也不难。
比较简单有效的方法是用hypermesh这类前处理软件，上面的几幅图可能都是这样做的 ...

请问你使用WB还是用的ICEM？ICEM可以实现这样的效果吗？我用blocking中的refinement命令细化网格后，生成mesh是不能用的，节点无法很好的过渡，请问如何处理，谢谢
赞一下 回复此楼
你若成功，我陪你君临天下；你如失败，我陪你东山再起
9楼2016-04-01 14:37:15
