2265973243银虫 (小有名气)
|
[求助]
用ICEM定义的part，导入FLUENT后边界条件多了一些奇怪的东西，求指教已有1人参与
|

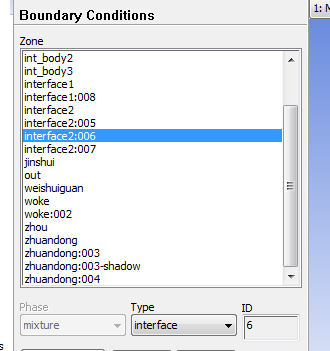

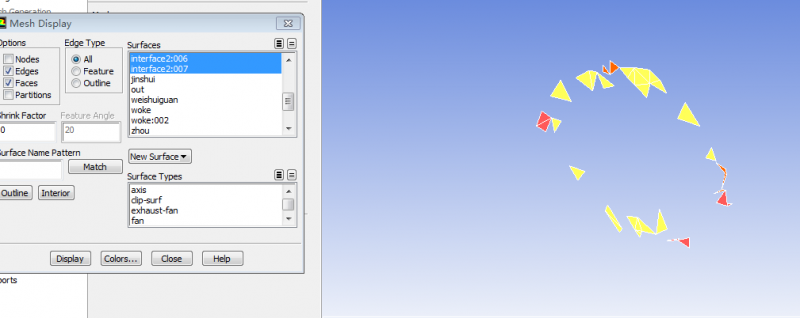

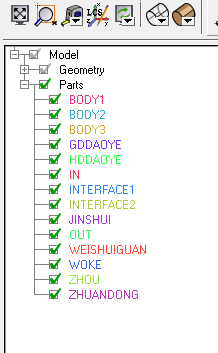

准备利用fluent的RMF模型计算一个旋转体问题，如图所以，在ICEM中定义好part后，准备导入FLUENT计算，结果发现边界条件变多了很多，如图中的interface1:008、interface2:005、interface2:006、interface2:007等，而且这些多出的边界条件都是如图3中所示的小碎片。    2.PNG 而且提示的错误代码如下： Warning: Partition method "Metis" is not allowed for autopartitioning for cases with nonconformal interfaces before the interfaces are defined and intersected, use "Principal Axes" instead. You may use the "Metis" partition method after the case is read in and the interfaces are intersected., distributing mesh parts...., woke -> woke (24) and woke:002 (2) zhuandong -> zhuandong (30) and zhuandong:003 (3) zhuandong -> zhuandong (30) and zhuandong:004 (4) interface2 -> interface2 (31) and interface2:005 (5) interface2 -> interface2 (31) and interface2:006 (6) interface2 -> interface2 (31) and interface2:007 (7) interface1 -> interface1 (32) and interface1:008 (8) Note: Separating wall zone 24 into zones 24 and 2. Note: Separating wall zone 30 into zones 30 and 3. Note: Separating wall zone 30 into zones 30 and 4. Note: Separating interface zone 31 into zones 31 and 5. Note: Separating interface zone 31 into zones 31 and 6. Note: Separating interface zone 31 into zones 31 and 7. Note: Separating interface zone 32 into zones 32 and 8. 请问这是怎么回事呢？求各位兄弟指教，谢谢！ |
回复此楼» 猜你喜欢
三甲基碘化亚砜的氧化反应
已经有4人回复
-
请问下大家为什么这个铃木偶联几乎不反应呢
已经有5人回复
-
请问有评职称，把科研教学业绩算分排序的高校吗
已经有5人回复
-
孩子确诊有中度注意力缺陷
已经有12人回复
-
2025冷门绝学什么时候出结果
已经有3人回复
-
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有4人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
-
AI论文写作工具：是科研加速器还是学术作弊器？
已经有3人回复
-
论文投稿，期刊推荐
已经有4人回复
-
硕士和导师闹得不愉快
已经有13人回复
【答案】应助回帖
感谢参与，应助指数 +1
|
意思是你在分part的时候有问题，多出的小碎片是因为你认为是一个部分的地方，flu认为是多个部分，而zone和face的问题一般是两个体中间你定义了见个面之类的，一般是flu认为面多或者缺失。。 发自小木虫Android客户端 |
2楼2016-03-28 08:13:24
2265973243
银虫 (小有名气)
- 应助: 10 (幼儿园)
- 金币: 205.3
- 红花: 1
- 帖子: 69
- 在线: 34.4小时
- 虫号: 3760958
- 注册: 2015-03-24
- 专业: 水工结构和材料及施工
3楼2016-03-28 09:11:44
