[求助] TEM图片 已有1人参与

各位大神，小弟第一次做TEM得到两张图片，想要探究强化相与位错的交互作用，不知道能否从以下两张图片得到相关信息呢？

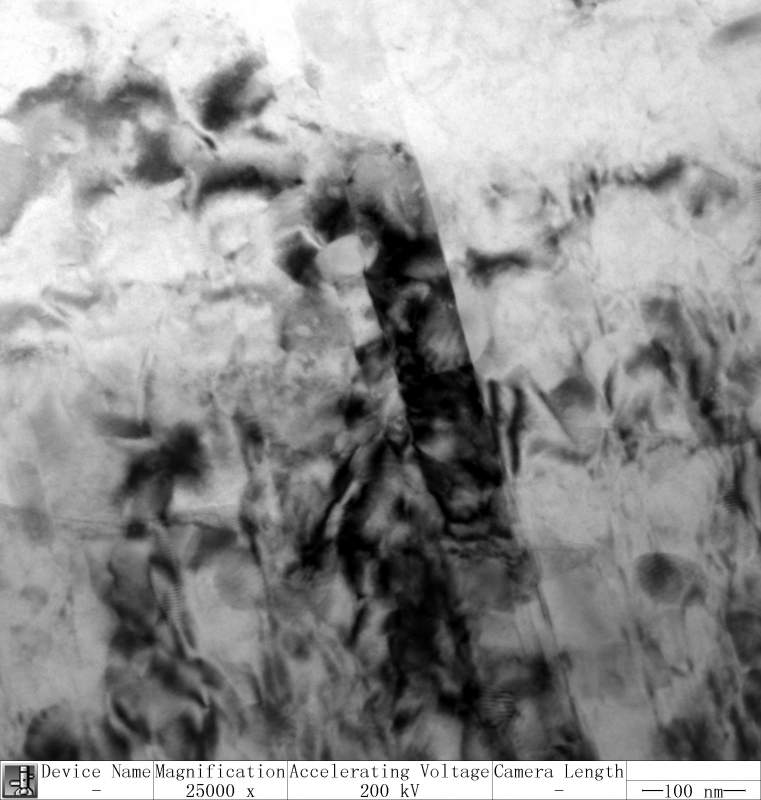

TEM图片

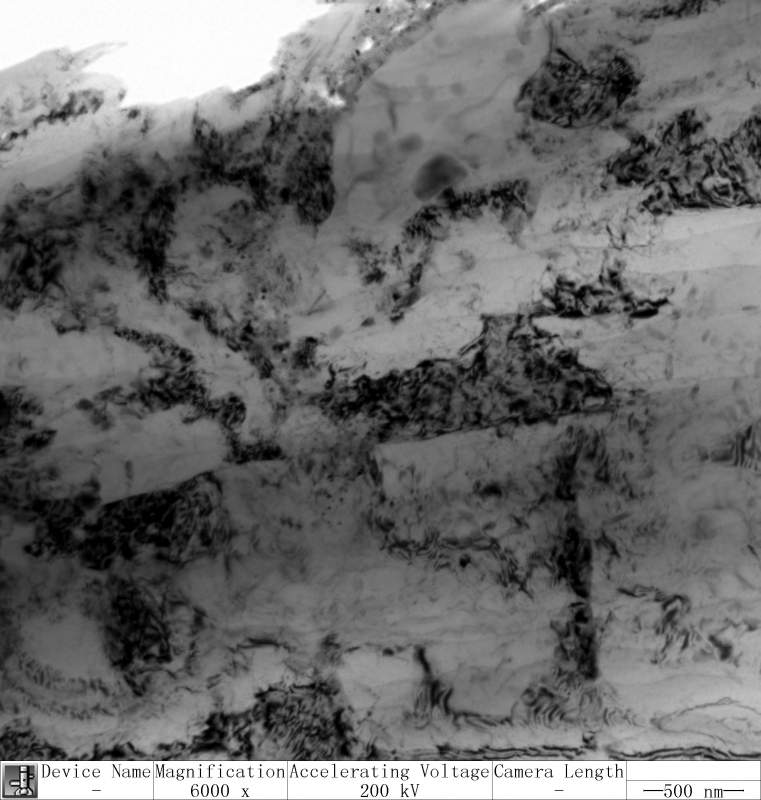

TEM图片-1
回复此楼

» 猜你喜欢
1楼 2016-03-27 13:34:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

madaowo

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
放下再来: 金币+5, ★有帮助 2016-03-27 18:45:24
你要强化相与位错的交互作用,那个是强化相? 是 2-10.jpg 中的条状相?
1. 你预计的强化相是什么相 (根据文献), 化学成分, 晶体结构等等? 在你给的两张图上都不确定有没有析出相, 那是否需要在特定的入射条件下才能观察到, 比如 [ 0 0 1]基体?
2. 放大倍数的问题, 你预计强化相的尺寸在什么范围, 25000x 的放大倍数是不是太低?
3. 为什么不给出材料的成分和变形条件? 多给些信息虫友们也好帮你啊.
赞一下(1人) 回复此楼
4楼2016-03-27 16:15:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

放下再来

金虫 (初入文坛)
引用回帖:
4楼: Originally posted by madaowo at 2016-03-27 16:15:00
你要强化相与位错的交互作用,那个是强化相? 是 2-10.jpg 中的条状相?
1. 你预计的强化相是什么相 (根据文献), 化学成分, 晶体结构等等? 在你给的两张图上都不确定有没有析出相, 那是否需要在特定的入射条件下才能观 ...

非常感谢您的点拨，关于强化相已经探究出来结果是AlNi相，呈现球状，尺寸大约在50nm-300nm。
另外，材料是在150℃，压缩变形，变形量为9%,预期是做TEM找变形孪晶和动态再结晶，结果根本没有找到（透射老师说找不到），只是找到了一些位错线。
赞一下(1人) 回复此楼
5楼2016-03-27 18:43:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lizhenhao77

新虫 (初入文坛)
透镜的相这样子的吗

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-03-27 14:24:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

放下再来

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by lizhenhao77 at 2016-03-27 14:24:17
透镜的相这样子的吗

我不太会看，照透射的老师只是说有位错大量分布，我连晶粒都辨别不出来
赞一下 回复此楼
3楼2016-03-27 14:46:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ceshiyuan

新虫 (正式写手)
商家已经主动声明此回帖可能含有宣传内容
你可以在这里找些学习的资料看看，http://www.yu17.com/jszt/
赞一下 回复此楼
6楼2016-03-27 20:14:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)
引用回帖:
5楼: Originally posted by 放下再来 at 2016-03-27 11:43:56
非常感谢您的点拨，关于强化相已经探究出来结果是AlNi相，呈现球状，尺寸大约在50nm-300nm。
另外，材料是在150℃，压缩变形，变形量为9%,预期是做TEM找变形孪晶和动态再结晶，结果根本没有找到（透射老师说找不到 ...

那有没有可能是因为析出相和基体有位向关系,需要倾转到特定的入射束才能观察到? 这个可以看看相关透射电镜的文献
至于表征动态再结晶,是不是EBSD更合适?
赞一下 回复此楼
7楼2016-03-27 22:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

christyheng

新虫 (正式写手)
引用回帖:
5楼: Originally posted by 放下再来 at 2016-03-27 18:43:56
非常感谢您的点拨，关于强化相已经探究出来结果是AlNi相，呈现球状，尺寸大约在50nm-300nm。
另外，材料是在150℃，压缩变形，变形量为9%,预期是做TEM找变形孪晶和动态再结晶，结果根本没有找到（透射老师说找不到 ...

图2中有条斜块 像鸾晶

发自小木虫IOS客户端
赞一下 回复此楼
8楼2016-03-28 07:46:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingandily

铜虫 (正式写手)
这能看出鬼啊，不就是几个板条，里面全是位错么～～凑合就能看到只有一个析出物，精细都看不到～～～

发自小木虫Android客户端
赞一下 回复此楼
Fight for the dream
9楼2016-03-28 20:20:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lixinfeng__

木虫 (正式写手)
按你说的你材料中NiAl相已经很大了50nm-100nm， 我在文献见过2-6nm的球状，自己投射做下来最大尺寸平均为45nm，那个相很小，也许图1正上方的中间位置那些黑点是NiAl相。对于这个相最好办法是做衍射斑点，透过暗场图像就比较容易看出来了。另外，放大倍数有点小。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

放下再来
10楼2016-03-28 21:33:47
