查看: 2006  |  回复: 12

kaiixin

至尊木虫 (正式写手)

一般我们说的光波导与光纤是独立的,我就权当你说的不是光纤。先说模式,波导中的光波与自由空间的平面波不同,为了区别,我们把光波导中的光波分布称作模式。波导中支持的模式可以有很多种,它们是麦克斯韦方程组结合特定边界条件的一系列离散解。波导支持的模式数由波导配置参数决定(比如折射率分布、尺寸等)。不同模式之间可以转换,即模式转换。一个多模波导中可以同时传输多阶模式,即模式复用。但是这种情况下,不同模式的传播常数不一样,会导致模式色散。要想让这些模式分开,就必须使用模式解复用技术了。其实不同模式之间会发生干涉作用,比如,单模波导变宽,该波导中就会激发出很多种模式,它们相互干涉,形成稳定的周期性光场分布。MMI就是这种原理。

发自小木虫Android客户端
11楼2016-03-31 00:11:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daerbeijita

铁杆木虫 (正式写手)

**尚未成功,同志仍需努力
12楼2016-03-31 00:40:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daerbeijita

铁杆木虫 (正式写手)

【答案】应助回帖

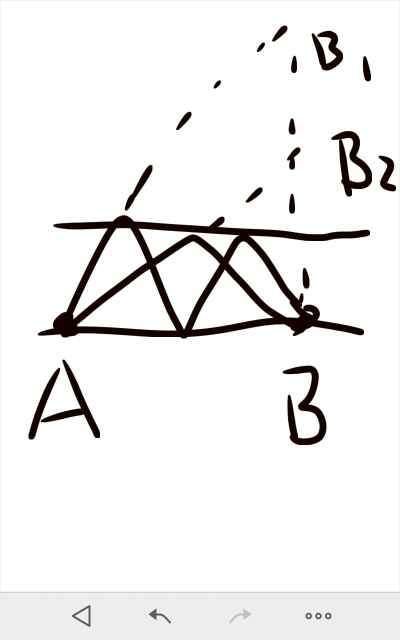

波导中模式间可以发生干涉。一般的说干涉,公式都是 k(L1-L2)=n2pi,k=beta,k为均匀无限大介质空间中的波矢,beta为传播常数。而波导中的不同模式之间的干涉公式是(beta1-beta2)L=n2pi,其实跟之前的那个公式是等效的,只是计算方便,引入了beta。另外不同模式的波长都一样,k都等于k0/n,n是波导折射率,之所以叫不同模式,是因为在传播方向的传播常数不同,计算他们间干涉的时候用的就是他们在传播方向的传播常数。下图就是用几何光学解释不同模式间的干涉。
请问为什么光波导不同模式之间不能相干?



发自小木虫Android客户端
**尚未成功,同志仍需努力
13楼2016-04-07 02:07:06
