[求助] 求如何将fluent导出的cdb温度场与几何模型在ansys中关联

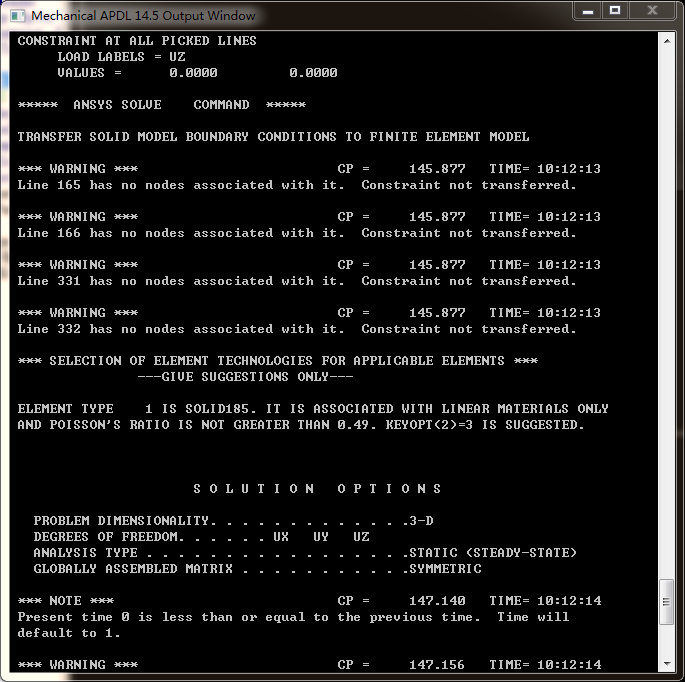

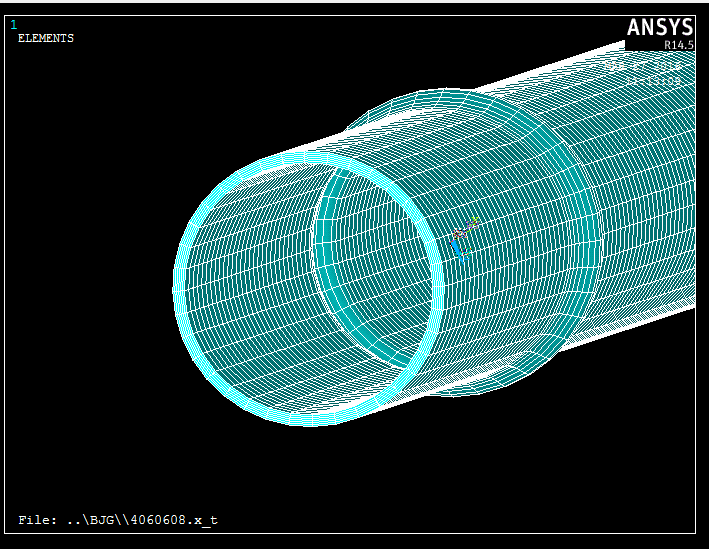

本人模拟分析换热管的热应力，先在fluent中得到温度场分布，用cdb文件格式导出；在ansys中先导入管的几何模型（没有几何模型不会在面或线上施加约束啊...只能加在节点上)，然后再导入温度场文件作为温度载荷求解热应力。问题是两个文件导入后貌似是没有关联在一起，我在两端面的轮廓线上施加位移约束计算没有结果，output window 里有警告，意思大约是线上没有节点与之关联，所以我认为我两次导入的没有关联在一起，因此想请大神们看看，希望不吝赐教。

求如何将fluent导出的cdb温度场与几何模型在ansys中关联


求如何将fluent导出的cdb温度场与几何模型在ansys中关联-1


求如何将fluent导出的cdb温度场与几何模型在ansys中关联-2
回复此楼

» 猜你喜欢
1楼 2016-03-27 11:16:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyj932194109

铁虫 (初入文坛)
请问一下，你的问题解决了吗？我也遇到了同样的问题
赞一下 回复此楼
平凡
2楼2016-03-30 15:55:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fuzexu123

新虫 (初入文坛)
您好，请问您的为题解决了吗
赞一下 回复此楼
3楼2016-07-06 16:06:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skghit

银虫 (初入文坛)
后来是导出温度场后用workbench与实体关联的

发自小木虫IOS客户端
赞一下(1人) 回复此楼
4楼2017-06-27 16:51:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2015小菜跟

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by skghit at 2017-06-27 16:51:58
后来是导出温度场后用workbench与实体关联的

楼主，你好，我现在已经有fluent温度场数据，但是进行导入ansys进行热应力计算出现相同困惑。  可否分享下如何在workbench与实体关联，万谢万谢
赞一下 回复此楼
5楼2017-07-30 16:58:23
