[求助] RSoft软件画图求助 已有1人参与

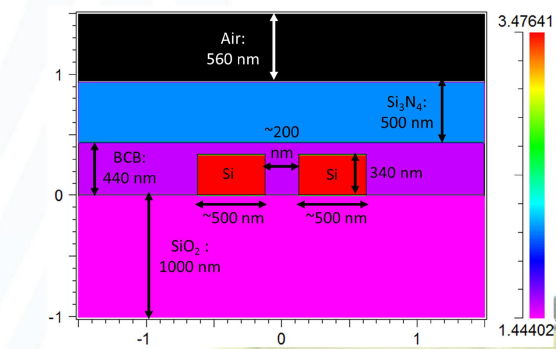

请问如何在RSoft软件里绘制如图所示的波导，我觉得应该利用multilayer来画，不过对于edit layers选项不太清楚如何设置。simulation tool选用的是FemSIM~

RSoft软件画图求助

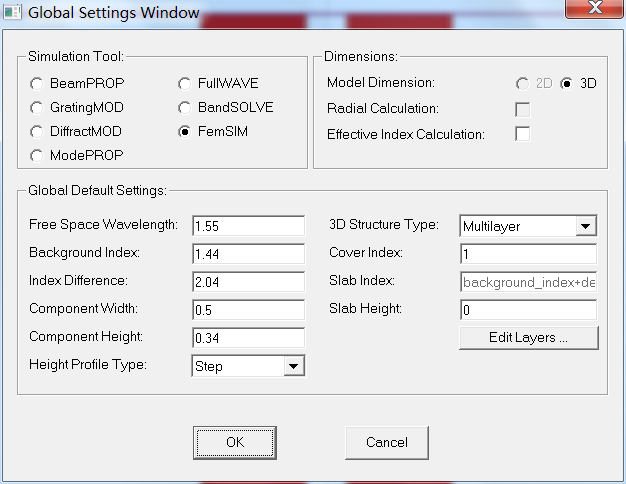

RSoft软件画图求助-1


RSoft软件画图求助-2
edit layer.png
回复此楼

» 猜你喜欢
1楼 2016-03-26 14:07:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lcymmy: 金币+20, ★★★很有帮助, 按照你说的弄好了，多谢！ 2016-03-26 20:19:45
不用multilayer也可以。femsim一般默认z轴传播方向，按照图中的尺寸设计好截面就行，重叠部分利用优先级merge priority来解决。

发自小木虫IOS客户端
赞一下(1人) 回复此楼
2楼2016-03-26 15:32:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏雪冬融

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by Casmo at 2016-03-26 15:32:40
不用multilayer也可以。femsim一般默认z轴传播方向，按照图中的尺寸设计好截面就行，重叠部分利用优先级merge priority来解决。

你知道模拟波导末端模场时选file和fiber mode的区别吗？

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-03-26 16:40:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏雪冬融

铜虫 (正式写手)
关于题主问题，rsoft里如果两波导尺寸位置完全一样，他们就能完全重合，分层靠position来调位置

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

lcymmy
4楼2016-03-26 16:43:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lcymmy

银虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by 夏雪冬融 at 2016-03-26 16:43:26
关于题主问题，rsoft里如果两波导尺寸位置完全一样，他们就能完全重合，分层靠position来调位置

谢谢您的回答，问题已经解决啦
赞一下 回复此楼
5楼2016-03-26 20:18:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

木虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 夏雪冬融 at 2016-03-26 16:40:27
你知道模拟波导末端模场时选file和fiber mode的区别吗？
...

你说的是Fullwave的launch field setting?
如果是的话，那file就指的是可导入的launch field文件，这就意味着你可以自己定义任何形式的launch field;
fiber mode，顾名思义就是光纤模式，fullwave中可以通过mode和mode Radial来分别设置LP(mn)光纤模式中的m,n值。详见user guide.
赞一下 回复此楼
6楼2016-03-26 20:26:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏雪冬融

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by Casmo at 2016-03-26 20:26:22
你说的是Fullwave的launch field setting?
如果是的话，那file就指的是可导入的launch field文件，这就意味着你可以自己定义任何形式的launch field;
fiber mode，顾名思义就是光纤模式，fullwave中可以通过mode ...

谢谢你的回答，我现在在用BeamProp,但我觉得你说的这个模块跟beamprop是相通的，应该是一样的用法。

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-03-27 20:16:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

下一站，守候

新虫 (小有名气)
楼主Rsoft软件哪里下载的啊
赞一下 回复此楼
8楼2016-09-23 18:18:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lcymmy

银虫 (初入文坛)
引用回帖:
8楼: Originally posted by 下一站，守候 at 2016-09-23 18:18:16
楼主Rsoft软件哪里下载的啊

老师给的安装包
回复此楼
9楼2017-11-01 10:45:06
