[交流] ansoft套管仿真中电容芯子金属电极薄片怎么处理 已有2人参与

用ansoft仿真高压套管，电容芯子中的金属屏蔽层只有2mm相对于其他部件太薄导致网格划分失败，但是其具有均匀电场的作用又不能直接不考虑。infolytica中可以通过设置浮动电极，但是ansoft中这种情况该怎么办呢？请高手指教一下
回复此楼

» 猜你喜欢
1楼 2016-03-25 19:47:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

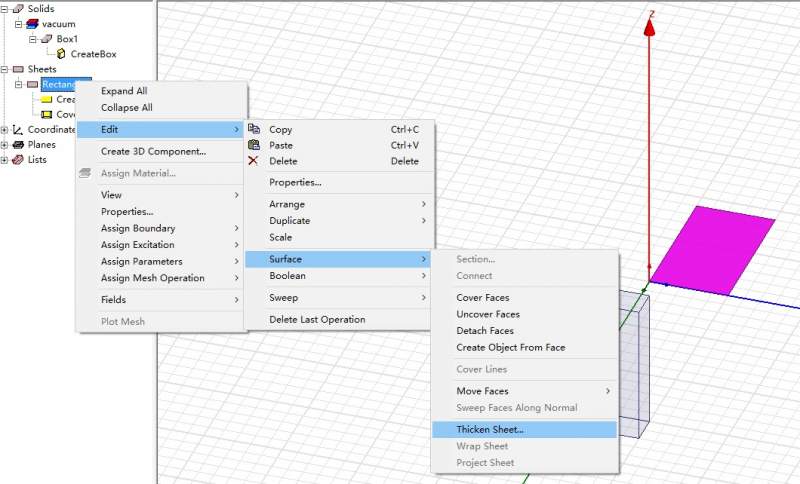

画成面，指定面的厚度

类似下图    这样就可以正常定义材料等设置了
ansoft套管仿真中电容芯子金属电极薄片怎么处理
赞一下 回复此楼
微信公众号acoustic-world
2楼2016-03-25 20:22:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

可惜，没如果

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你解决了那个太薄无法剖分的问题吗？我最近也在做和你这挺像的课题，屏蔽套只有0.003mm

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-10-08 20:40:06
