[交流] 失效断口电镜照片分析

1.锅炉受热面管破裂，材质是20#钢，金相组织看到：严重的珠光体球化
2.但是断口电镜照片不是典型的韧性断裂、脆性断裂断口为什么呀，是不是我的样品处理有问题

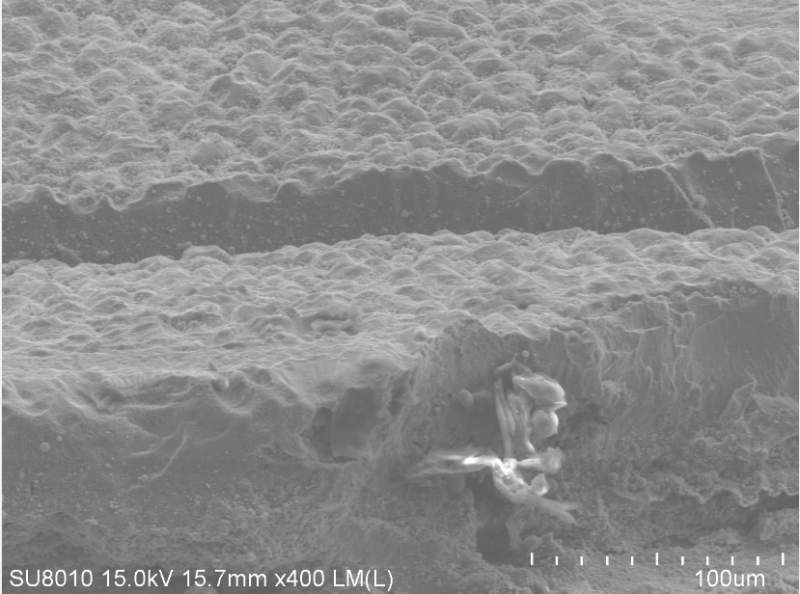

失效断口电镜照片分析

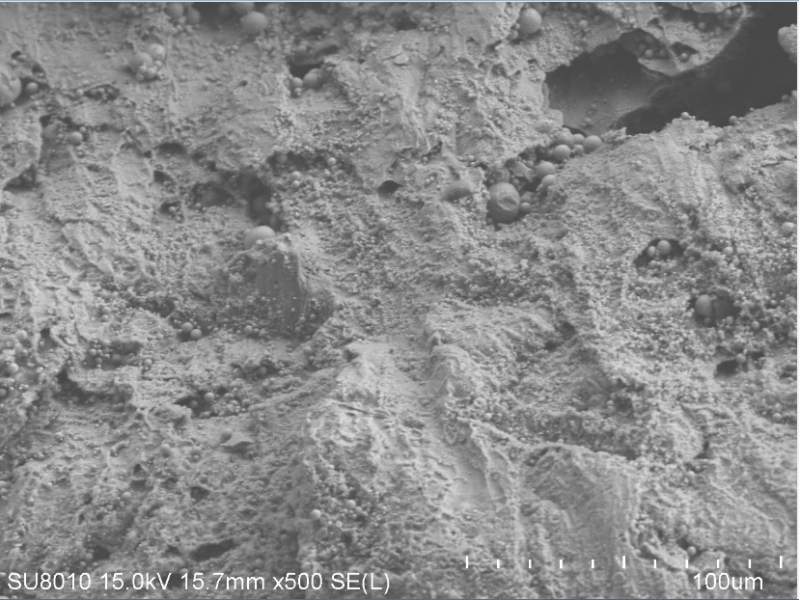

失效断口电镜照片分析-1

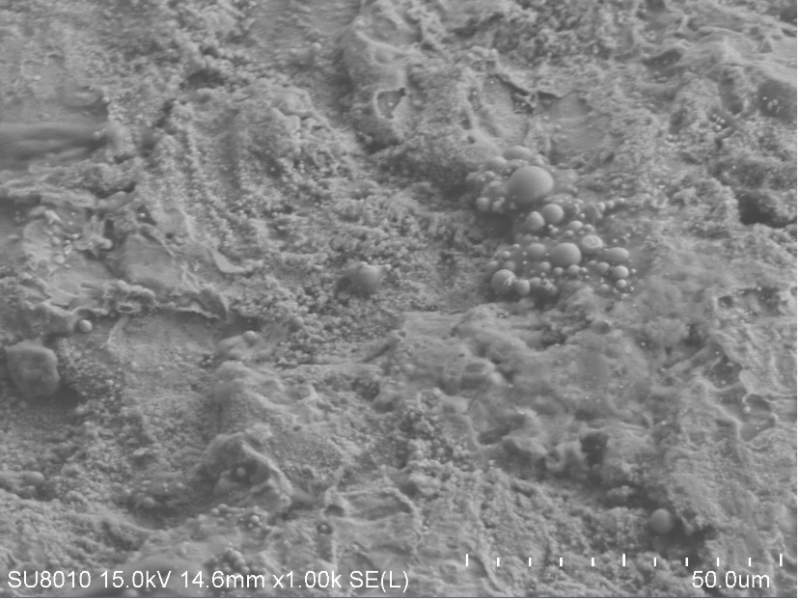

失效断口电镜照片分析-2
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2016-03-25 16:21:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

gehao314

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by Sinta766 at 2016-03-28 13:24:55
应该有腐蚀

再请教一下：1.腐蚀是有可能的，因为受热面管破裂以后，还是在高温环境下服役一段时间，表面肯定会有氧化什么的，SEM照片上颗粒状的是不是腐蚀产物呢？2、对于这类工件断口处理有没有好的建议？除了常规的清洗之外
赞一下(3人) 回复此楼
5楼2016-03-28 13:43:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wihy

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
受热面温度多少，有没有干烧过？有腐蚀的迹象，也有有组织改变可能，两者叠加，断口形貌是混合断口。断裂发生在什么位置？可以考虑内部缺陷腐蚀断裂的可能。

发自小木虫IOS客户端
赞一下(1人) 回复此楼
11楼2016-04-05 09:01:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sangxianxian

铜虫 (正式写手)
★
gehao314(金币+1): 谢谢参与
感觉好像有腐蚀

发自小木虫IOS客户端
回复此楼

» 本帖已获得的红花（最新10朵）

gehao314
2楼2016-03-26 00:08:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gehao314

铜虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by sangxianxian at 2016-03-26 00:08:07
感觉好像有腐蚀

应该是韧性断裂吗，断口处还有一些腐蚀产物，是不是的？第一幅图那么多凸起知道是什么吗
赞一下 回复此楼
3楼2016-03-28 07:56:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Sinta766

新虫 (小有名气)
★ ★ ★ ★ ★ ★
gehao314(金币+1): 谢谢参与
gehao314: 金币+5 2016-03-28 13:43:59
应该有腐蚀

发自小木虫Android客户端
回复此楼
4楼2016-03-28 13:24:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Sinta766

新虫 (小有名气)
1.颗粒有可能是腐蚀产物。2.清理断面的目的是为什么？

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

gehao314
6楼2016-03-28 14:00:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gehao314

铜虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by Sinta766 at 2016-03-28 14:00:55
1.颗粒有可能是腐蚀产物。2.清理断面的目的是为什么？

腐蚀产物不是掩盖了断口形貌吗？这算韧性断裂还是脆性断裂？
赞一下 回复此楼
7楼2016-03-28 14:43:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhyb2007

木虫 (正式写手)
★
gehao314(金币+1): 谢谢参与
为什么要区分韧性断裂和塑性断裂

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-04-04 10:22:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chshch472

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这种断裂应该是高温条件下化学腐蚀断裂，初始裂纹被腐蚀后向内延伸，最终断裂，表面全是氧化物一类的东西。
化学腐蚀断裂与纯力学拉伸或压缩断裂不同，不能用韧性或者脆性来描述吧。
赞一下 回复此楼
12楼2016-04-05 11:17:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ddog19881022

铁杆木虫 (小有名气)
断面已经烧融了。

发自小木虫IOS客户端
回复此楼
13楼2016-04-07 14:42:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoucandong

木虫 (著名写手)
过烧了

发自小木虫Android客户端
回复此楼
15楼2016-05-26 10:54:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoucandong

木虫 (著名写手)
就是有液态出现

发自小木虫Android客户端
回复此楼
16楼2016-05-26 10:55:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zgyue

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
应该是样品的处理过程和工艺的原因，可以使用X衍射再次验证一下。
赞一下 回复此楼
17楼2016-05-26 16:04:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

钱庆生

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
宏观的形貌能不能提供图片？建议由宏观到微观逐步入手。
赞一下 回复此楼
18楼2016-05-26 16:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱书的小熊

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
断面不新鲜，应该在高温下运行了很长时间，表面应是氧化物，打个能谱试试呗，看轮廓像脆性。
赞一下 回复此楼
19楼2016-06-12 00:10:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北国傲雪42

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
表面用离子减薄给它小角度打一下
赞一下 回复此楼
20楼2016-06-13 16:50:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Deven1991

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
表面上看是有腐蚀
赞一下 回复此楼
21楼2016-06-21 03:05:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gehao314

铜虫 (初入文坛)
引用回帖:
21楼: Originally posted by Deven1991 at 2016-06-21 03:05:47
表面上看是有腐蚀

是的，断口放在丙酮溶液中，用超声波清洗的，可能是表面的氧化产物没有洗掉。断口应该是由于长时间过热导致的蠕变失效，从金相组织中可以看到珠光体严重球化，并且晶界有蠕变孔洞产生，宏观断口没有明显塑形变形，断口附近有蠕胀。但是由于单位的条件限制，没有办法做能谱和XRD等其它分析手段
赞一下 回复此楼
22楼2016-06-21 12:53:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
nono20099楼
2016-04-04 12:50   回复
gehao314(金币+1): 谢谢参与
wihy10楼
2016-04-05 08:55   回复
gehao314(金币+1): 谢谢参与
好 发自小木虫IOS客户端
feizouniao14楼
2016-05-26 09:41   回复
