[求助]
三点弯曲试验，仿真边界约束
|
|

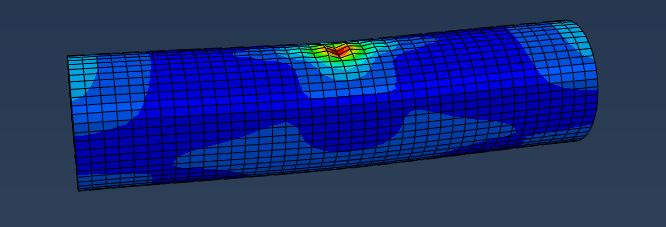

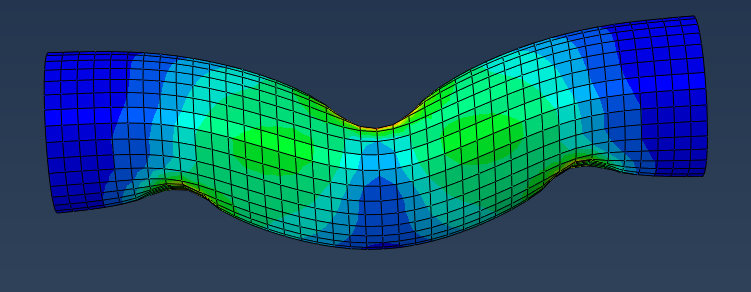

用abaqus做三点弯曲试验，但是仿真出来的云图总感觉不对，好像是边界约束条件不对，请教大神，应该怎么设置，试样是圆柱形，压头和支架表面都是圆弧过渡。 云图1是两边有支架，设置约束是两边支架圆弧与试样外圆表面面面接触，约束了玻璃表面除过Y方向和绕X轴旋转的自由度，在支架的地方也出现了弯曲变形，不符合常理啊 云图2是没有画支架，约束了试样两端的圆柱截面除过绕X轴旋转外的所有自由度，但是试样两端云图显示应力，感觉还是不对啊 求教大神们，应该怎么设置边界条件和约束啊，abaqus里面好像没有线面接触，试样两端应该怎么约束呢，急啊   yuntu1.png  YUNTU2.png |
