走投无路，求助大神！ansys workbench如何提取截面剪力等若干问题
|
|

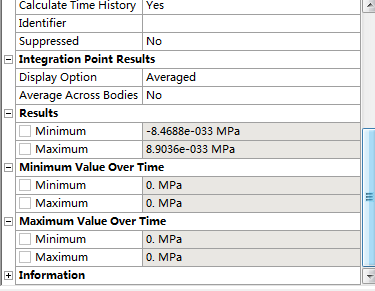

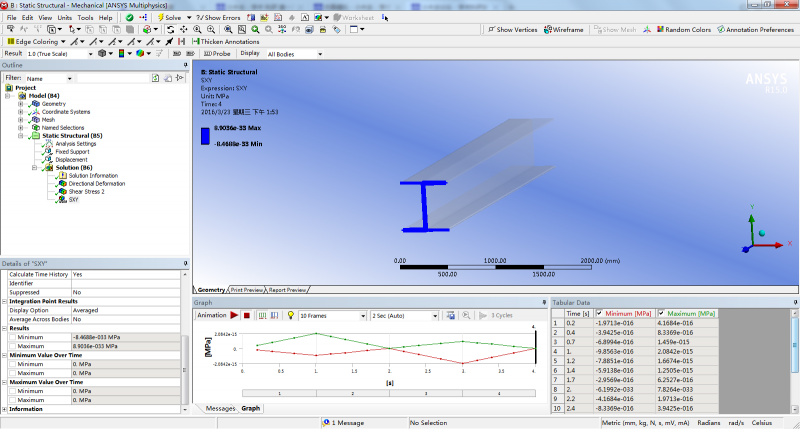

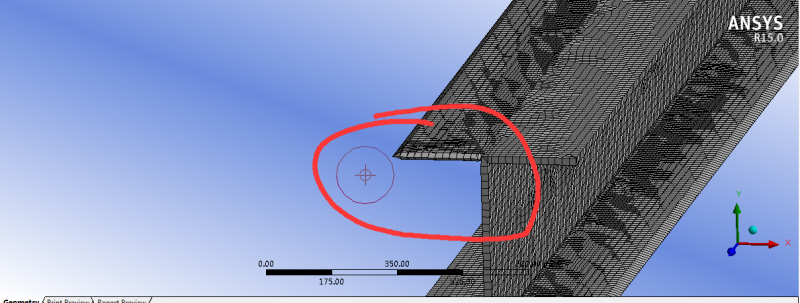

由于论文需要使用workbench分析工字钢的滞回性能，绘制滞回曲线需要提取结构顶层剪力。已经做了一部分分析，如图1， 期间遇到这些问题： 1、如图2，想提取顶部自由端面的剪力，在worksheet里面通过Creat user define result创建了相关项并计算，但是结果不显示average列，只有maximum和minimum。 2、solution里面的worksheet各项的含义是什么?如图3 3、壳单元赋予了厚度，为什么划分单元后边上有畸变？如图4图5 4、绘制滞回曲线，有没有更好的办法。 这些问题我实在是找不到答案，身边页没人用workbench，请大神们能帮我一下，初来乍到一共就这么多金币了，不够的话以后再给补上！  图1  图4  图2  图5  图3 |
