[求助] 请教大神：金属镍TEM衍射图分析 已有1人参与

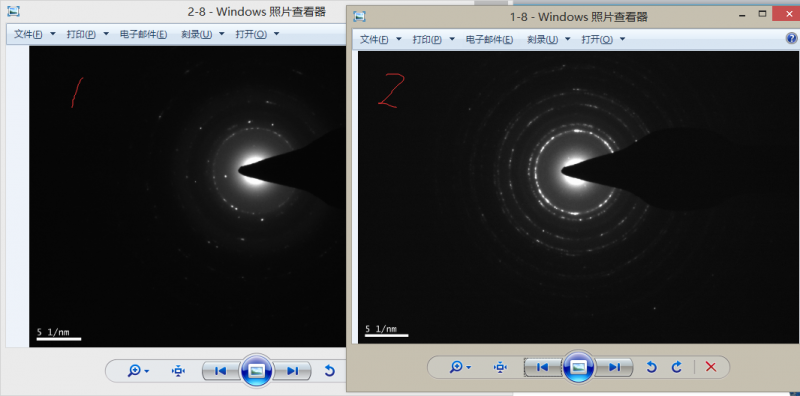

图中1和2 分别是Ni-SiO2 和纯镍的衍射图？第一次做透射，不明白如何判断晶型？？？透射老师说1是混晶，2是多晶，这样分析对吗？。
再一个就是为什么1中的衍射环只有一个，图2却有多个（样品1和2在XRD中都出现多个镍的特征峰）？O(∩_∩)O谢谢

请教大神：金属镍TEM衍射图分析
回复此楼

» 猜你喜欢
1楼 2016-03-23 11:44:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ceshiyuan

新虫 (正式写手)

【答案】应助回帖

商家已经主动声明此回帖可能含有宣传内容
★ ★ ★ ★ ★
感谢参与，应助指数 +1
无聊小乾子: 金币+5, ★★★很有帮助 2016-03-23 19:42:30
内容已删除
赞一下(2人) 回复此楼
2楼2016-03-23 13:33:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shangjc2011

木虫 (正式写手)
所以说你1中的信息太少，角度的问题。单晶的透射图应该是点阵，不应该是环。看你那上面还是有点的，点的位置信息不全。xrd是对晶体结构的反映，可能原因你加的SiO2量太少，xrd没有扫描到！我也就知道这么多，其他无能为力了

发自小木虫Android客户端
赞一下(1人) 回复此楼
7楼2016-03-23 15:35:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

shangjc2011

木虫 (正式写手)
我看着1怎么像非晶？TEM分析的具体方法给你推荐一本书，杜希文，原续波主编的，材料分析方法，第九章99页，详细介绍了怎么对透射图像进行标注

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-03-23 13:36:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shangjc2011

木虫 (正式写手)
仔细看了一下1，你选的这个角度不太好，你拍照的时候应该让老师重新给你换个角度，这个图的信息太少

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-03-23 13:38:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无聊小乾子

铁杆木虫 (知名作家)
引用回帖:
2楼: Originally posted by ceshiyuan at 2016-03-23 13:33:01
透射老师说的没错，1是混晶，2是多晶，你去这个网站下载资料具体看下里面的解释http://www.yu17.com/jszt/

请问为什么1图中衍射环比2中少，说明什么？感觉1中镍的衍射环不全啦？？1和2两个样品xrd特征峰基本一样？？
赞一下 回复此楼
5楼2016-03-23 14:44:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无聊小乾子

铁杆木虫 (知名作家)
引用回帖:
3楼: Originally posted by shangjc2011 at 2016-03-23 13:36:53
我看着1怎么像非晶？TEM分析的具体方法给你推荐一本书，杜希文，原续波主编的，材料分析方法，第九章99页，详细介绍了怎么对透射图像进行标注

请问为什么1图中衍射环比2中少，说明什么？感觉1中镍的衍射环不全啦？？1和2两个样品xrd特征峰基本一样？？
赞一下 回复此楼
6楼2016-03-23 14:44:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴浩

木虫 (正式写手)
明显是多晶环，也就是纳米晶，一号样也有纳米晶趋势，只是晶粒较二号大点，不能够形成较好的环形

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

无聊小乾子
8楼2016-03-27 23:29:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无聊小乾子

铁杆木虫 (知名作家)
送红花一朵
引用回帖:
8楼: Originally posted by 吴浩 at 2016-03-27 23:29:06
明显是多晶环，也就是纳米晶，一号样也有纳米晶趋势，只是晶粒较二号大点，不能够形成较好的环形

请问你说的一号是多晶？还是混晶？一号样就一个环是和晶粒大小有关，还是还有其他因素？O(∩_∩)O谢谢
赞一下 回复此楼
9楼2016-03-28 23:10:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴浩

木虫 (正式写手)
是你取衍射斑区域的晶粒偏大，造成相对晶粒数量较少，以至于不能形成完整的多晶环，你可以多试试几次，如果还是这样就说明纳米晶化的不好，如果你是做纳米的！

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-03-29 09:28:15
