[求助]
EIS等效电路拟合困惑，求大神指点迷津 已有1人参与
|
||

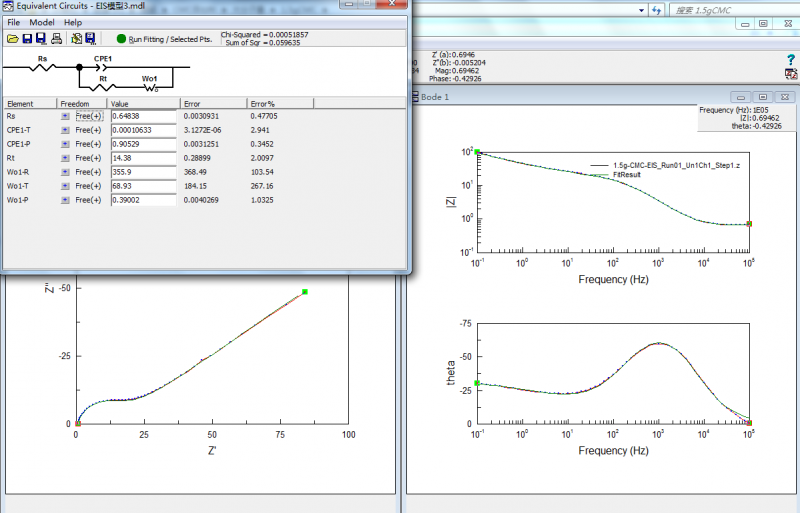

小弟做了一个EIS，图形和等效电路如下图，我的疑问是：为什么得到的Rct（图中Rt）偏小，我得到的值是14.38，但是从图上看直径至少也有23，我看到文献上和我完全一样的图形（也是四分之一个圆，也有点弥散效应），一样的等效电路，一样的电极和电解液，然而，人家得到的Rct值却是圆的直径，而我的值就明显偏小，甚至只相对于半径大小（另外，我不确定bode图里是一个还是两个时间域），我拟合输出的图和原始数据的图已经非常吻合了，求大神指点迷津 捕获.PNG |
