[求助] Supercapactor 的能量密度和功率密度怎么换算 已有2人参与

电容器是能量密度算出来比如26KWh/Kg 除以电流密度下的总充放电时间吗？还是就是充电时间或放电时间
回复此楼

» 收录本帖的淘帖专辑推荐

第一性原理和电化学

» 猜你喜欢
为天地立心，为苍生立命，为往圣继绝学，为万世开太平
1楼 2016-03-19 13:47:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyj520wyl

铁虫 (正式写手)
放电时间！

发自小木虫IOS客户端
回复此楼
2楼2016-03-19 14:47:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王哥

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by fyj520wyl at 2016-03-19 14:47:44
放电时间！

那算能量密度是乘以充放电时间吗？
赞一下 回复此楼
为天地立心，为苍生立命，为往圣继绝学，为万世开太平
3楼2016-03-21 09:46:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyj520wyl

铁虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by 王哥 at 2016-03-21 09:46:02
那算能量密度是乘以充放电时间吗？...

能量密度乘以3600以后再除以放电时间！

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-03-21 10:08:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dong1059

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这篇文章里有公式：http://pubs.rsc.org/en/content/articlepdf/2015/ta/c4ta06494a

4楼说的对，能量密度（单位Wh/Kg）乘以3600，再除以放电时间（单位：秒），即是功率密度（单位：W/Kg）
赞一下 回复此楼
5楼2016-03-21 13:27:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王哥

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by dong1059 at 2016-03-21 13:27:24
这篇文章里有公式：http://pubs.rsc.org/en/content/articlepdf/2015/ta/c4ta06494a

4楼说的对，能量密度（单位Wh/Kg）乘以3600，再除以放电时间（单位：秒），即是功率密度（单位：W/Kg）

十分感谢，能量密度呢？我是这样测的，两片质量相当的对称电极，举个例，充放电恒定电流1Ag，在-0.5-0.5V扫，我想问问这个能量密度的时间是从哪到哪算，你是做柔性电容器的肯定比我清楚，真心希望向您请教。
赞一下 回复此楼
为天地立心，为苍生立命，为往圣继绝学，为万世开太平
6楼2016-03-22 06:42:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dong1059

木虫 (著名写手)
引用回帖:
6楼: Originally posted by 王哥 at 2016-03-22 06:42:15
十分感谢，能量密度呢？我是这样测的，两片质量相当的对称电极，举个例，充放电恒定电流1Ag，在-0.5-0.5V扫，我想问问这个能量密度的时间是从哪到哪算，你是做柔性电容器的肯定比我清楚，真心希望向您请教。...

计算能量密度时，E=1/2*C*V*V (C单位：F/g; V单位：V; E单位：J/g)，V指的是电压区间（0.5--0.5=1V,很多时候，大家利用放电曲线计算E时，会把电压降IR排除，即V=0.5--0.5-IR），C指的是电容器的质量比电容=I*t/(M*V)，I是充放电电流、t是放电时间、M是两电极活性物质总质量、V如上所述=V=0.5--0.5-IR。把E的单位一般采用Wh/Kg（或是KWh/Kg等），所以你需要在J与Wh/Kg之间换算一下（1J/g=1W*1s/g=1/3600*1h*1W/0.001Kg=1Wh/Kg/3.6）。所以，E=C*V*V/(2*3.6)（单位：Wh/Kg）
赞一下 回复此楼
7楼2016-03-22 09:38:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王哥

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by dong1059 at 2016-03-22 09:38:53
计算能量密度时，E=1/2*C*V*V (C单位：F/g; V单位：V; E单位：J/g)，V指的是电压区间（0.5--0.5=1V,很多时候，大家利用放电曲线计算E时，会把电压降IR排除，即V=0.5--0.5-IR），C指的是电容器的质量比电容=I*t/(M* ...

恩，那这样我算功率密度时就相当于不用乘以t，放电时间就行了？
赞一下 回复此楼
为天地立心，为苍生立命，为往圣继绝学，为万世开太平
8楼2016-03-22 13:56:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dong1059

木虫 (著名写手)

【答案】应助回帖

理论如此。不过你不除以放电时间t（单位：s），那你此时得到的P单位是什么，P和E的单位大家都用W、h等表示的，不是s、J等。不要那么纠结啊。你就按部就班，算一下能量密度E，再算功率密度P就完了；或是反过来也可以，不过你得自己推导一下，差个3.6或3600什么的呢。
赞一下 回复此楼
9楼2016-03-22 16:21:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王哥

铜虫 (初入文坛)
引用回帖:
9楼: Originally posted by dong1059 at 2016-03-22 16:21:33
理论如此。不过你不除以放电时间t（单位：s），那你此时得到的P单位是什么，P和E的单位大家都用W、h等表示的，不是s、J等。不要那么纠结啊。你就按部就班，算一下能量密度E，再算功率密度P就完了；或是反过来也可以 ...

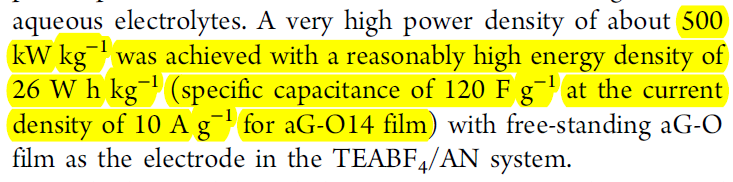

对不起，我还是想弄的明白点，我们举个文献的例子：Nano Lett. 2012, 12, 1806−1812
10A/g，电容150F/g，给的能量密度26WhKg-1
然后他算出功率密度：500kWKg-1
可若按照咱的计算方法，如图，他在10A/g放电时间为8S, 那么26×3600/8=11700Wkg-1=11.7kWkg-1，所以想在向老师您求助，他这是咋算的呢？
Supercapactor 的能量密度和功率密度怎么换算
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 2.PNG
    • 2016-03-22 18:31:09, 135.24 K
为天地立心，为苍生立命，为往圣继绝学，为万世开太平
10楼2016-03-22 18:36:13
