[求助] 关于热力耦合中温度场云图趋势 已有1人参与

我模拟的是岩石之间热传导的问题。模型很简单（三维)，就是岩石与岩石之间接触，给岩石分别加载不同温度，然后看温度场分布。可是问题来了，不管岩石之间的温度差怎么变化，温度场云图趋势就是不变，变化的只有数值。其他我都检查过了，没什么问题，可是每次算出来都是这个问题。毕业论文的一部分，急死我了，跪求各路大神指导。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-03-19 12:26:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangk917

铜虫 (初入文坛)

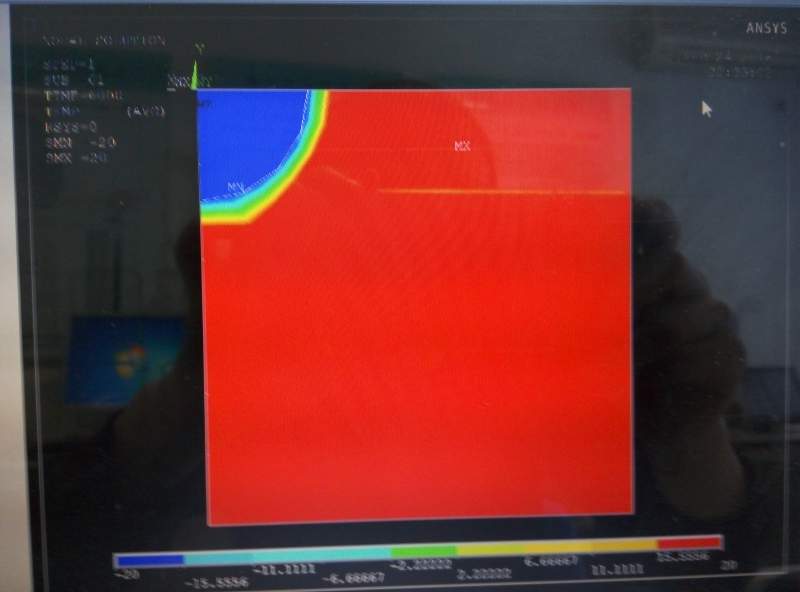

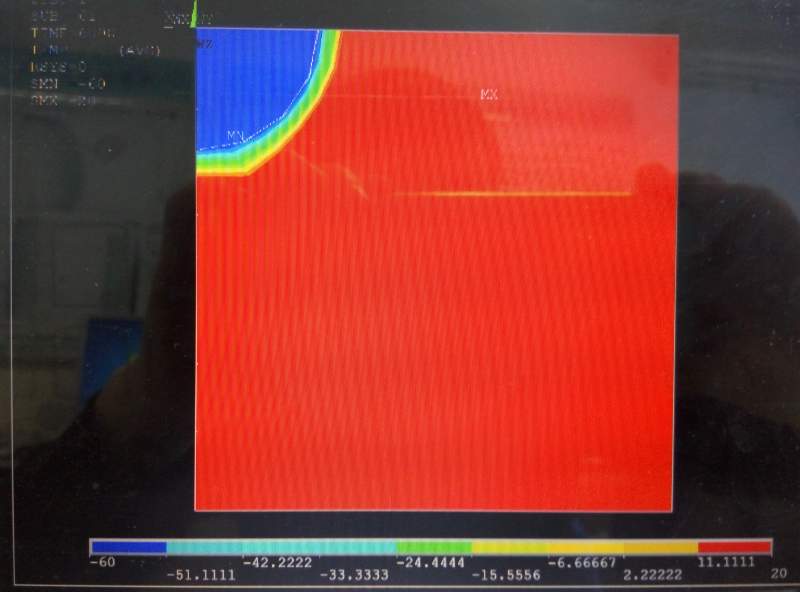

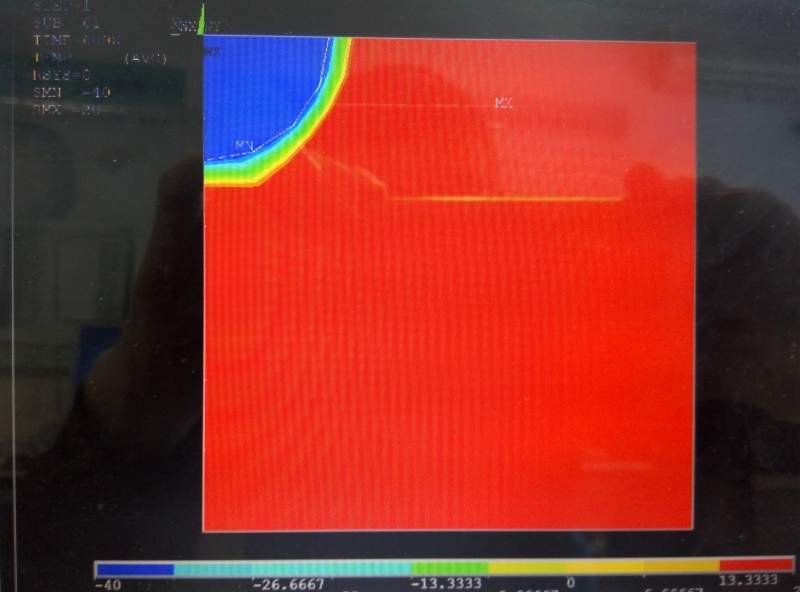

这是结果图
关于热力耦合中温度场云图趋势


关于热力耦合中温度场云图趋势-1


关于热力耦合中温度场云图趋势-2
赞一下 回复此楼
2楼2016-03-19 12:35:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
云图的趋势应该是正常的。
  要看你的模型具体情况是什么样的。
赞一下 回复此楼
3楼2016-03-20 09:16:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangk917

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by shgao20 at 2016-03-20 09:16:26
云图的趋势应该是正常的。
  要看你的模型具体情况是什么样的。

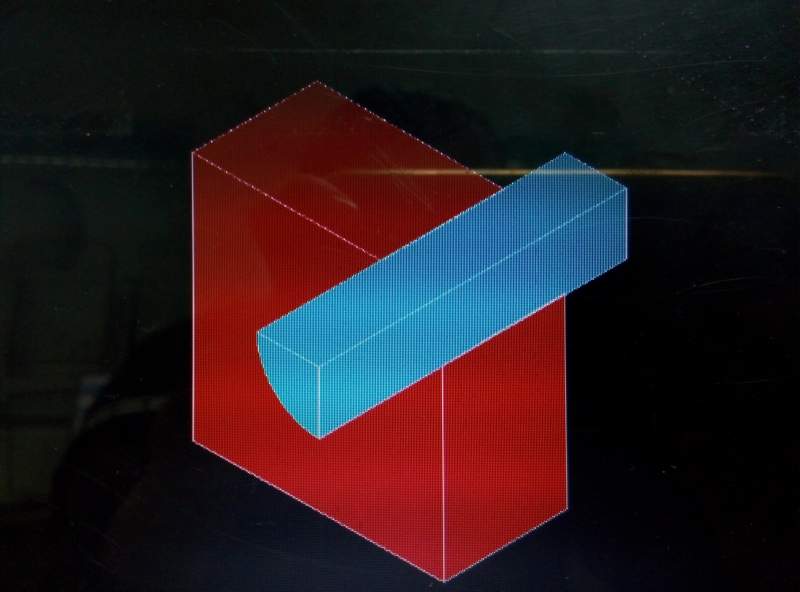

模型是参照书上给的例子来建立的，模型如下。我前后检查了各个步骤，还是没有发现问题。
关于热力耦合中温度场云图趋势-3
赞一下 回复此楼
4楼2016-03-20 21:24:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

你对中间的 (1/4) 圆柱与外面的长方体之间是如何连接的？
  如果二者是刚性连接的 (划分网格前执行过 VGLUE)，中间的圆柱对外层立方体的影响会大一些，如果你是在二者之间使用了接触，那么中间的圆柱对外层立方体的影响与你的接触对属性的设置有关，但是比刚性连接的影响要小。
赞一下 回复此楼
5楼2016-03-21 07:00:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangk917

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by shgao20 at 2016-03-21 07:00:28
你对中间的 (1/4) 圆柱与外面的长方体之间是如何连接的？
  如果二者是刚性连接的 (划分网格前执行过 VGLUE)，中间的圆柱对外层立方体的影响会大一些，如果你是在二者之间使用了接触，那么中间的圆柱对外层立方体的 ...

这个用的是partion，因为VGLUE粘接不上，这是两个大小不相匹配的面。请问这个对属性的设置有什么关联呢，这个接触这方面我还没有仔细考虑过，我之前一直想的是温度的加载的这个问题。
赞一下 回复此楼
6楼2016-03-21 17:33:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangk917

铜虫 (初入文坛)
引用回帖:
6楼: Originally posted by zhangk917 at 2016-03-21 17:33:03
这个用的是partion，因为VGLUE粘接不上，这是两个大小不相匹配的面。请问这个对属性的设置有什么关联呢，这个接触这方面我还没有仔细考虑过，我之前一直想的是温度的加载的这个问题。...

请问加载有循环加载的吗？
赞一下 回复此楼
