| 查看: 969 | 回复: 1 | ||
haokangda银虫 (小有名气)
|
[求助]
Lepera试剂腐蚀焊缝热影响区
|
|

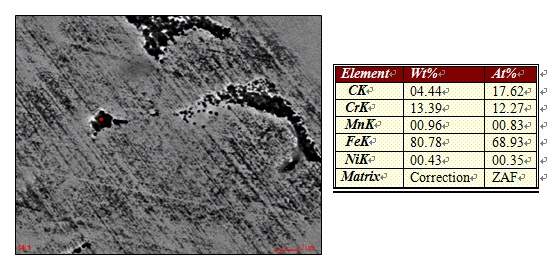

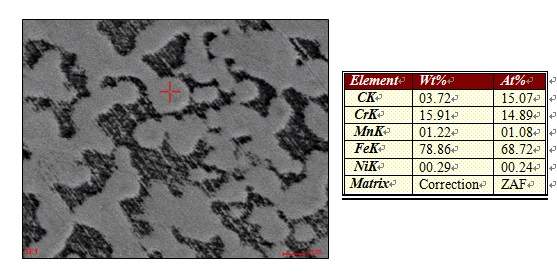

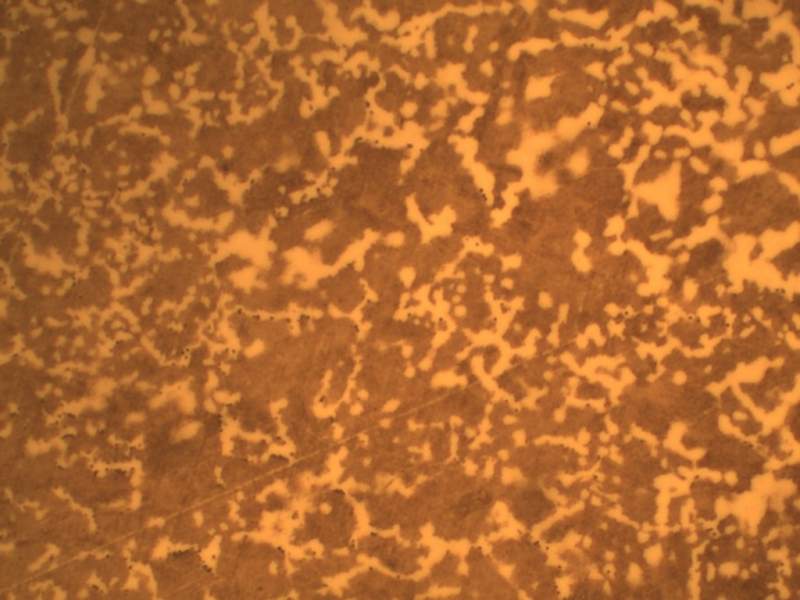

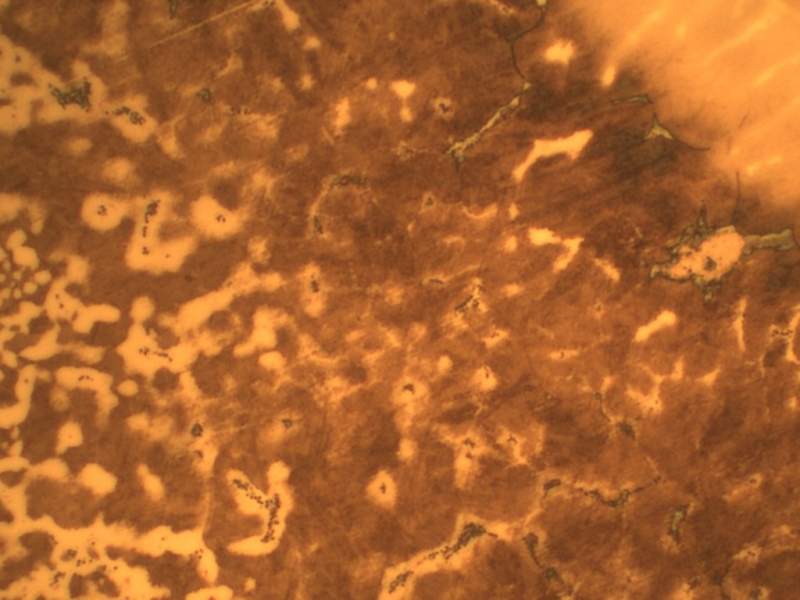

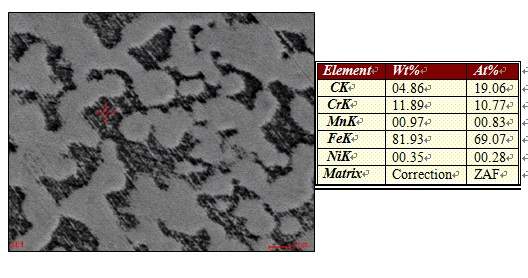

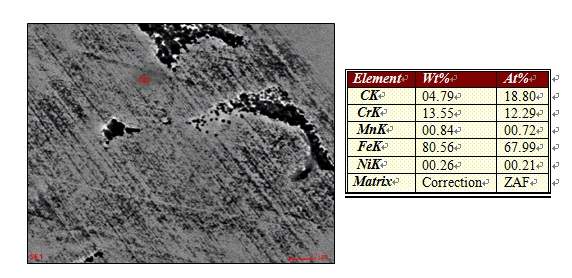

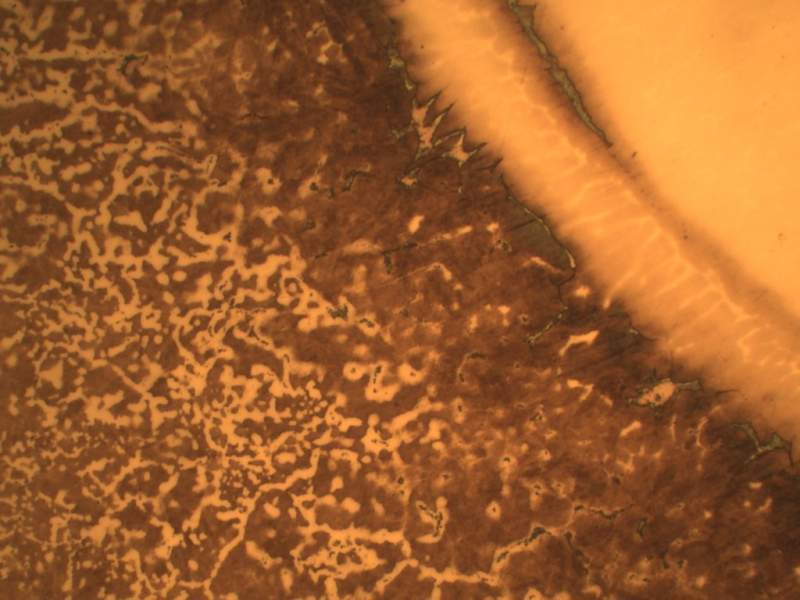

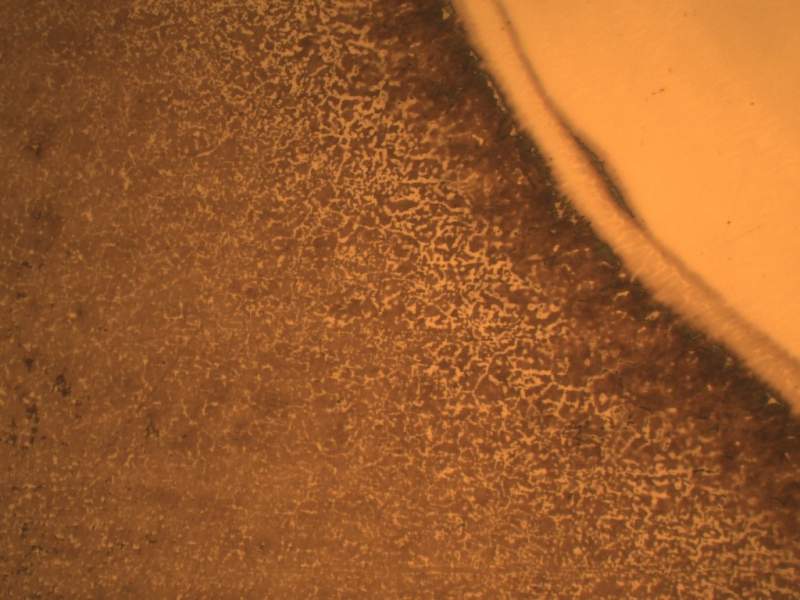

如题，我采用Lepera试剂，也就是1%偏重亚硫酸钠与4%苦味酸酒精溶液，想腐蚀焊接热影响区的M-A岛组织，我的原始材料是退火态马氏体不锈钢，经历热循环获得热影响区组织。我配制试剂时，澄清的偏重亚硫酸钠与苦味酸酒精溶液混合后，完全形成胶体或悬浮状，不知道是我配制流程不对还是本来就这样？麻烦用过的高手指教！另外，腐蚀后用光镜拍的金相照片如下所示，分别为200倍、500倍及1000倍下的金相照片，并附带能谱结果1-4. 我个人判断图片1所示能谱为M，图片2所示能谱为F，图片3所示能谱为碳化物，图片4所示能谱也是马氏体。 但是以上判断与Lepera试剂腐蚀效果不符合，Lepera试剂一般腐蚀马氏体为白色，铁素体为灰色，碳化物为黑色。是我腐蚀方法不对还是怎么？求高手指教，拜谢！  200.jpg  500-1.jpg  1000-1.jpg  1000-2.jpg  图片1.jpg  图片2.jpg  图片3.jpg  图片4.jpg |
回复此楼» 猜你喜欢
投稿返修后收到这样的回复，还有希望吗
已经有7人回复
-
压汞仪和BET测气凝胶孔隙率
已经有4人回复
-
博士申请都是内定的吗？
已经有14人回复
-
谈谈两天一夜的“延安行”
已经有13人回复
-
氨基封端PDMS和HDI反应快速固化
已经有11人回复
-
之前让一硕士生水了7个发明专利，现在这7个获批发明专利的维护费可从哪儿支出哈？
已经有11人回复
-
论文投稿求助
已经有4人回复
-
Applied Surface Science 这个期刊。有哪位虫友投过的能把word模板发给我参考一下嘛
已经有3人回复
-
投稿精细化工
已经有6人回复
» 本主题相关商家推荐: (我也要在这里推广)
haokangda
银虫 (小有名气)
- 应助: 7 (幼儿园)
- 金币: 2651.4
- 散金: 120
- 红花: 6
- 帖子: 208
- 在线: 63.7小时
- 虫号: 1241111
- 注册: 2011-03-22
- 性别: GG
- 专业: 金属材料的制备科学与跨学
2楼2016-03-21 09:00:24
